БЦП Р-08 исп.7-1 СИГМА Блок центральный процессорный

Блок центральный процессорный
Производитель: СИГМА

Купить БЦП Р-08 исп.7-1 СИГМА по выгодным ценам в магазине СЕКТОР СБ:

Розница:16 500 руб.
Опт:16 500 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание БЦП Р-08 исп.7-1 СИГМА:

БЦП Р-08 исп.7-1 является составным звеном интегрированной системы безопасности "Рубеж-08" и основным узлом при организации адресных систем охранно-пожарной сигнализации средних и крупных объектов промышленного сектора. Устройство обладает широкими функциональными возможностями по обеспечению охранной и пожарной безопасности:

  • Гибкость и масштабируемость системы обеспечены благодаря реализации 1 адресного шлейфа кольцевого типа или 2 адресных шлейфов радиального типа.
  • В качестве технических средств контроля могут выступать адресно-аналоговые дымовые пожарные извещатели А2ДПИ исп.08, тепловые извещатели АТИ исп.08, ручные ИР-П исп.08, а также оповещатели адресного типа ОСЗ исп.08.
  • До 255 адресных устройств для кольцевого шлейфа, а для 2 радиальных - суммарно до 510.
  • Автоопределение подключенных адресных устройств.
  • Общая длина кольцевого шлейфа может достигать до 2 км.
  • Всевозможные тактики охраны, включая функцию передачи сигнала "Пожар" по срабатыванию 2 извещателей в шлейфе.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную и т. д.
  • Передача тревожных извещений на дистанционный пульт наблюдения с помощью релейного выхода, работающих в режиме НО и НЗ; управление другими системами и механизмами - вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
  • Управление оповещателями с помощью 2 токовых выходов.
  • Обеспечение управления 1 двусторонней точкой доступа с контролем входа/выхода.
  • 1 вход для считывателя бесконтактных электронных карт с выходным интерфейсом Wiegand26, контактных считывателей Touch Memory.
  • Хранение в памяти блока до 5000 идентификаторов пользователей.
  • 1 вход для кнопки выхода.
  • 1 вход для магнитоконтактного извещателя, контролирующего открытое состояние двери.
  • Возможность установки времени работы реле управления замком и допустимого времени, в течение которого дверь может находиться в открытом состоянии.
  • Расширение функционала за счет подключения к другим БЦП и сетевым контроллерам по шине RS-485.
  • Журнал позволяет хранить подробный лог на 2000 событий во встроенной энергонезависимой памяти.
  • 1 слот для карты памяти формата microSD до 16 Гб с файловой системой FAT16/32; позволяет выполнять импорт/экспорт микропрограммы и конфигурации.
  • Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
  • Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
  • Блок осуществляет непрерывный контроль целостности адресной линии и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Выдача сообщений на принтер или GSM-модем по интерфейсу RS-232.
  • Простая настройка и конфигурация ППК при подключении ПК через RS-232 (макс. длина до 15 м) или Fast Ethernet.
  • Простая интеграция в компьютерную сеть предприятия благодаря интерфейсу Ethernet (10/100BaseT), осуществляя обмен данными между устройствами по протоколам TCP и UDP, что позволяет обеспечить резервирование каналов связи с автоматическим переключением между ними.
  • Управление через Web-интерфейс из любого интернет-браузера.
  • Основное питание - 220 В AС; блок оснащен встроенным блоком питания 12 В DС/3 А; поддержка резервного источника 12 В DС (например, аккумуляторной батареи 7,2 или 9 А*ч, для которой предусмотрен специальный отсек).
  • Инсталляция внутри помещений при температуре +5...+55 °С.
  • Вандалостойкий металлический корпус со степенью влагозащиты оболочки IP20.
  • Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.

Подробное описание

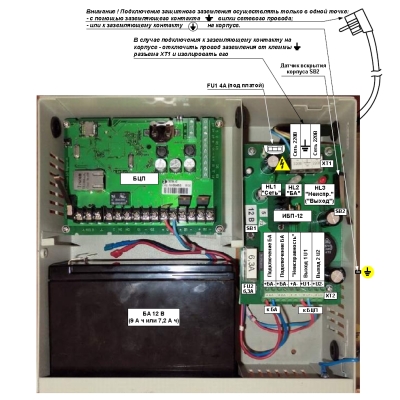

Схема подключения адресных извещателей к БЦП Р-08 исп.7-1

Схема подключения адресных извещателей к БЦП Р-08 исп.7-1

<< свернуть

Характеристики

Блок центральный процессорный БЦП Р-08 исп.7-1
Количество шлейфов сигнализации (ШС) 1 кольцевой/2 радиальных
Максимальное количество адресных устройств:
- в кольцевом шлейфе 255
- в радиальном шлейфе 510
Длина адресной кольцевой линии 0-2000 м
Максимальный потребляемый ток устройств адресного шлейфа (оба луча в режиме оповещения) 140 мА
Максимальный потребляемый ток устройств адресного шлейфа (каждого луча или кольца в целом):
- в дежурном режиме (20 В, 40 мА) 30 мА
- в дежурном режиме (20 В, 100 мА) 80 мА
- в режиме "Тревога" 80 мА
Напряжение токового выхода при поступлении сигнала "Тревога" 9...28 В DC
Ток ограничения токового выхода 100 мА
Количество релейных выходов 1
Тип контактов переключающий
Параметры выходных реле:
- максимальное коммутируемое напряжение 125 B AC; 30 В DC
- максимальный коммутируемый ток 3 А
Интерфейс связи с сетевыми устройствами RS-485
Максимальная протяженность линии связи RS-485 до 1200 м (без ретрансляторов)
Скорость обмена данными 9600/19200 бод
Интерфейс связи с ПК Fast Ethernet
Протокол связи по Ethernet TCP/IP
Интерфейс связи с принтером или модемом RS-232
Максимальная протяженность линии связи RS-232 15 м
Информационная емкость до 1600
Количество областей 128
Количество кодов пользователей 5000
Размер встроенного энергонезависимого журнала 2000 событий
Формат поддерживаемых карт памяти microSD
Файловая система карты памяти FAT16/32
Емкость карты памяти от 16 Мб до 16 Гб
Возможность подключения резервного источника питания АКБ 12 В DC
Емкость АКБ 7,2 или 9 А*ч
Максимальный ток заряда аккумуляторной батареи 0,5 А
Номинальное напряжение аккумуляторной батареи 12 В DC
Степень защиты IP20
Напряжение питания 187...242 В АC
Рабочая температура +5...+55 °С

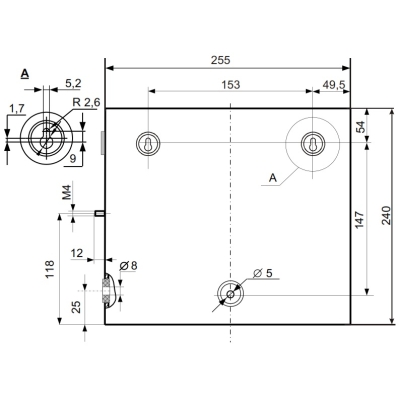

Габариты 254x245x80 мм
Масса без АКБ 3,5 кг
Материал корпуса металл
Средний срок службы не менее 10 лет
