СКЛБ-01 IP65 СИГМА Сетевой контроллер линейных блоков

СКЛБ-01 IP65 СИГМА Сетевой контроллер линейных блоковСИГМА Сетевой контроллер линейных блоков СКЛБ-01 IP65СИГМА Сетевой контроллер линейных блоков СКЛБ-01 IP65
СИГМА Сетевой контроллер линейных блоков СКЛБ-01 IP65СИГМА Сетевой контроллер линейных блоков СКЛБ-01 IP65

Производитель:  СИГМА

Купить СКЛБ-01 IP65 СИГМА по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:11 000 руб.
Оптовая цена:11 000 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СКЛБ-01 IP65 СИГМА:

Контроллер СКЛБ-01 IP65 служит для сопряжения линейных блоков ЛБ-06(07) и БРЛ-01, входящих в состав снятого с производства ППК "Р-07-3", с системой безопасности "Р-08".

Устройство преобразует сигналы адресной линии и передает по коммуникационной шине RS-485 на приемо-передающий модуль центрального процессорного блока (БЦП); максимальная дальность связи по шине без ретрансляторов до 1200 м, а адресная линия ограничена 1000 метрами.

В максимальной конфигурации сетевой контроллер позволяет подключить до 32 модулей ЛБ-06 или ЛБ-07; кроме того, также может подключаться блок ретранслятора линии БРЛ-01, однако в конфигурации СКЛБ-01 необходимо установить значение размера кадра равное 255.

Плата оснащена тамперным контактом, оповещающим о попытках саботажа путем несанкционированного вскрытия корпуса. Основное питание контроллера - 12/24 В DС. Облегченный пластиковый корпус повышенной герметичности IP65 с отдельными кабельными гермовводами допускает эксплуатацию в неотапливаемых помещениях и на улице при температуре -10...+50 °С.


Подробное описание

Схема подключения СКЛБ-01 IP65

Схема подключения СКЛБ-01 IP65

<< свернуть

Характеристики

Сетевой контроллер линейных блоков СКЛБ-01 IP65
Количество подключаемых линейных блоковдо 32
Максимально допустимое сопротивление проводов адресной линии150 Ом
Максимально допустимая емкость адресной линии0,05 мкФ
Интерфейс связи с ППКRS-485
Максимальная протяженность линии связи RS-485до 1200 м (без ретрансляторов)
Максимальная протяженность адресной линиидо 1000 м
Скорость обмена данными9600/19200 бит/с
Степень защитыIP65
Напряжение питания10...28 В DC
Ток потребления:
- без нагрузкине более 100 мА
- при напряжении 12 В и нагрузке, эквивалентной 32 ЛБ-06не более 450 мА
Рабочая температура-10...+50 °С

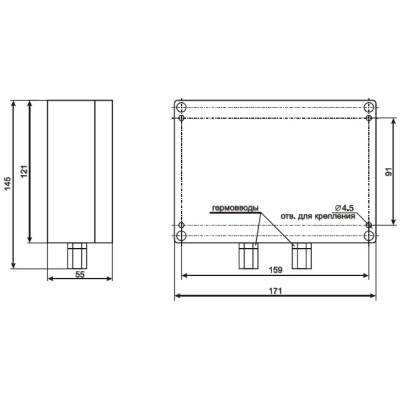

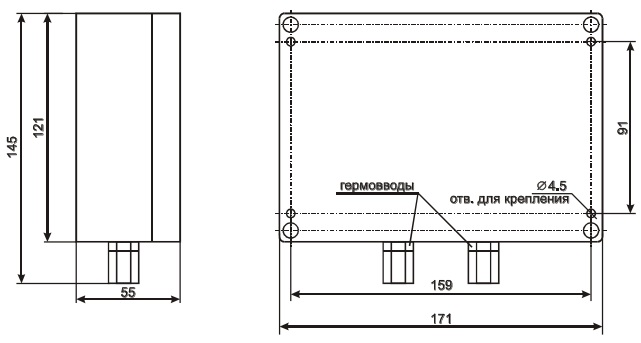

Габариты171x145x55 мм
Масса0,35 кг
Материал корпусапластик
Средний срок службыне менее 10 лет
Распечатать информацию о товаре

Полезные файлы

Технический паспорт СКЛБ-01 (330 Kb)Сертификат РФ о соответствии ИСБ "ИНДИГИРКА" (2.13 Mb)
