СКШС-03-8 IP20 СИГМА Сетевой контроллер шлейфов сигнализации

Сетевой контроллер шлейфов сигнализации
Производитель: СИГМА

Купить СКШС-03-8 IP20 СИГМА по выгодным ценам в магазине СЕКТОР СБ:

Розница:По запросу
Опт:По запросу
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СКШС-03-8 IP20 СИГМА:

ОБОРУДОВАНИЕ СНЯТО С ПРОИЗВОДСТВА!

Контроллер СКШС-03-8 IP20 применяется в системах безопасности совместно с ППКОП "Р-08" и снятым с производства "Р-060" для расширения функциональных возможностей, а именно для увеличения информационной емкости на 8 технологических шлейфа для приема электрических сигналов обратной связи от различных компонентов системы дымоудаления, насосов, запорной арматуры и т. д. и передачи данных о состоянии устройств и ШС (включая его адрес) в центральный процессорный блок (БЦП).

  • К 8 оптоизолированным входам возможно подключить автоматические и ручные изделия противопожарной автоматики с НЗ и НО контактами с поддержкой функции адресации сработавшего ШС.
  • Благодаря расширителям в одной системе "Рубеж-08" общая информационная емкость может достигать до 1024 технических средств.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Контроллер осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
  • Конфигурирование алгоритмов и режимов работы сетевого контроллера в зависимости от типа применяемых извещателей выполняется при программировании БЦП.
  • Тамперный контакт на основе геркона, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
  • Основное питание - 12/24 В DС.
  • Внутренняя эксплуатация в температурном диапазоне -10...+50 °С.
  • Облегченный пластиковый корпус со степенью влагозащиты оболочки IP20.

Подробное описание

Схема подключения СКШС-03-8 IP20

Схема подключения СКШС-03-8 IP20

Схема подключения ШС с контролем КЗ и обрыва к СКШС-03-8 IP20

Схема подключения ШС с контролем КЗ и обрыва к СКШС-03-8 IP20

<< свернуть

Характеристики

Сетевой контроллер шлейфов сигнализации СКШС-03-8 IP20
Количество шлейфов сигнализации (ШС) 8
Максимальное сопротивление проводов ШС с выносным резистором 800 Ом
Минимальное сопротивление проводов ШС с выносным резистором 600 Ом
Максимальное сопротивление проводов ШС 500 Ом
Минимальное сопротивление изоляции между проводами одного ШС 20 кОм
Напряжение на разомкнутом ШС 24...29 В DC
Ток короткого замыкания ШС 18...24 мА
Сопротивление изоляции между ШС не менее 20 МОм
Время реакции на изменение состояния ШС 50-5000 мс
Интерфейс связи с ППК RS-485
Максимальная протяженность линии связи RS-485 до 1200 м (без ретрансляторов)
Скорость обмена данными 9600/19200 бит/с
Степень защиты IP20
Напряжение питания 10...28 В DC
Максимальный ток потребления (режим КЗ всех ШС):
- при 10...14 В DC 700...500 мА
- при 21...28 В DC 320...250 мА
Собственный ток потребления СКШС (режим обрыва всех ШС):
- при 10...14 В DC 250...180 мА
- при 21...28 В DC 130...100 мА
Рабочая температура -10...+50 °С

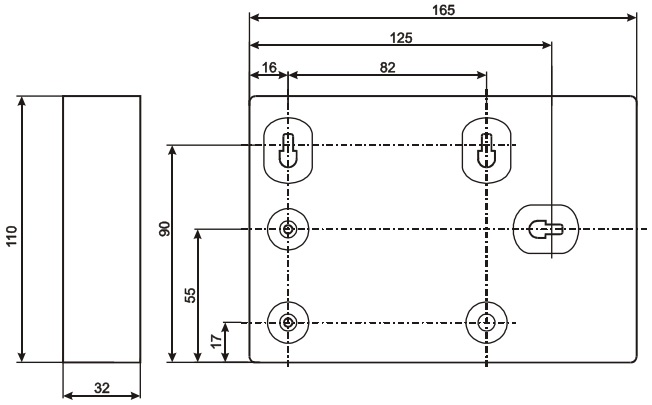

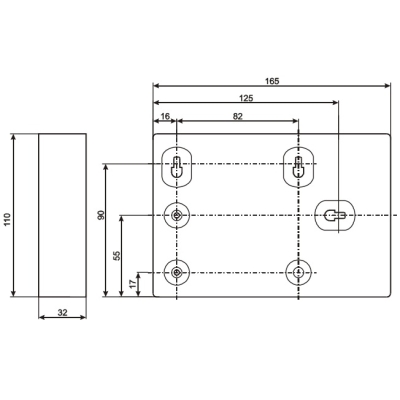

Габариты 165x110x32 мм
Масса 0,27 кг
Материал корпуса пластик
Средний срок службы не менее 10 лет
