СКШС-03-8 IP65 СИГМА Сетевой контроллер шлейфов сигнализации

СКШС-03-8 IP65 СИГМА Сетевой контроллер шлейфов сигнализацииСИГМА Сетевой контроллер шлейфов сигнализации СКШС-03-8 IP65СИГМА Сетевой контроллер шлейфов сигнализации СКШС-03-8 IP65
СИГМА Сетевой контроллер шлейфов сигнализации СКШС-03-8 IP65СИГМА Сетевой контроллер шлейфов сигнализации СКШС-03-8 IP65

Производитель:  СИГМА

Купить СКШС-03-8 IP65 СИГМА по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:9 000 руб.
Оптовая цена:9 000 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СКШС-03-8 IP65 СИГМА:

Контроллер СКШС-03-8 IP65 применяется в системах безопасности совместно с ППКОП "Р-08" и снятым с производства "Р-060" для расширения функциональных возможностей, а именно для увеличения информационной емкости на 8 технологических шлейфа для приема электрических сигналов обратной связи от различных компонентов системы дымоудаления, насосов, запорной арматуры и т. д. и передачи данных о состоянии устройств и ШС (включая его адрес) в центральный процессорный блок (БЦП).

  • К 8 оптоизолированным входам возможно подключить автоматические и ручные изделия противопожарной автоматики с НЗ и НО контактами с поддержкой функции адресации сработавшего ШС.
  • Благодаря расширителям в одной системе "Рубеж-08" общая информационная емкость может достигать до 1024 технических средств.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Контроллер осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
  • Конфигурирование алгоритмов и режимов работы сетевого контроллера в зависимости от типа применяемых извещателей выполняется при программировании БЦП.
  • Тамперный контакт на основе геркона, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
  • Основное питание - 12/24 В DС.
  • Инсталляция в неотапливаемых помещениях и на улице при температуре -40...+50 °С.
  • Облегченный пластиковый корпус повышенной герметичности IP65 с отдельными кабельными гермовводами.

Подробное описание

Схема подключения СКШС-03-8 IP65

Схема подключения СКШС-03-8 IP65

Схема подключения ШС с контролем КЗ и обрыва к СКШС-03-8 IP65

Схема подключения ШС с контролем КЗ и обрыва к СКШС-03-8 IP65

<< свернуть

Характеристики

Сетевой контроллер шлейфов сигнализации СКШС-03-8 IP65
Количество шлейфов сигнализации (ШС)8
Максимальное сопротивление проводов ШС с выносным резистором800 Ом
Минимальное сопротивление проводов ШС с выносным резистором600 Ом
Максимальное сопротивление проводов ШС500 Ом
Минимальное сопротивление изоляции между проводами одного ШС20 кОм
Напряжение на разомкнутом ШС24...29 В DC
Ток короткого замыкания ШС18...24 мА
Сопротивление изоляции между ШСне менее 20 МОм
Время реакции на изменение состояния ШС50-5000 мс
Интерфейс связи с ППКRS-485
Максимальная протяженность линии связи RS-485до 1200 м (без ретрансляторов)
Скорость обмена данными9600/19200 бит/с
Степень защитыIP65
Напряжение питания10...28 В DC
Максимальный ток потребления (режим КЗ всех ШС):
- при 10...14 В DC700...500 мА
- при 21...28 В DC320...250 мА
Собственный ток потребления СКШС (режим обрыва всех ШС):
- при 10...14 В DC250...180 мА
- при 21...28 В DC130...100 мА
Рабочая температура-40...+50 °С

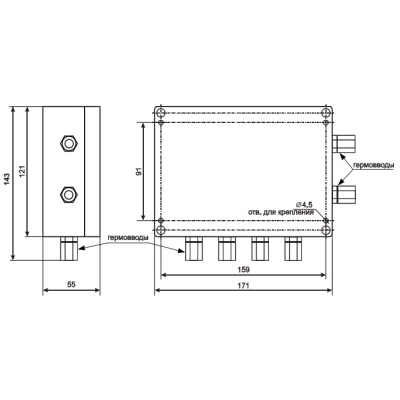

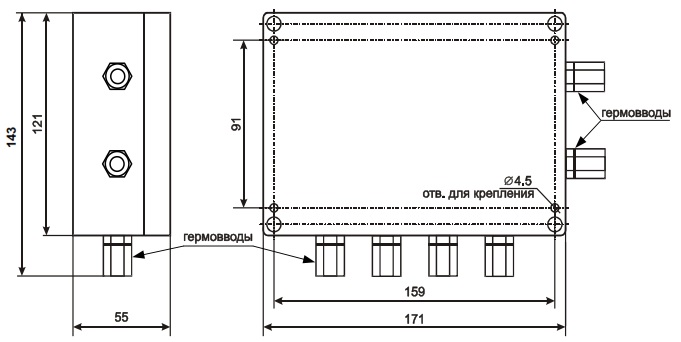

Габариты171x145x55 мм
Масса0,35 кг
Материал корпусапластик
Средний срок службыне менее 10 лет
Распечатать информацию о товаре

Полезные файлы

Технический паспорт СКШС-03-8 (262 Kb)Сертификат РФ о соответствии ИСБ "ИНДИГИРКА" (2.13 Mb)
