Р-020-2 СИГМА Прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный
Производитель: СИГМА

Купить Р-020-2 СИГМА по выгодным ценам в магазине СЕКТОР СБ:

Розница:12 900 руб.
Опт:12 900 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Р-020-2 СИГМА:

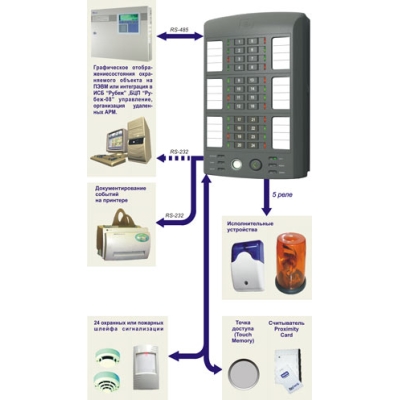

Р-020-2 является основным узлом при построении централизованных/автономных систем сигнализации средних и крупных объектов. Прибор содержит полный набор подсистем с развитыми возможностями и аппаратной интеграцией, что позволяет создавать эффективные и надежные системы безопасности.
Устройство обладает широким функционалом по обеспечению охранной и пожарной безопасности:

  • Построение разветвленной сети извещателей благодаря 24 шлейфам с напряжением 24 В DC и возможностью объединения в группы/зоны.
  • 4 типа шлейфа - охранный, тревожный, пожарный и технологический.
  • В качестве технических средств контроля могут выступать любые пассивные и активные охранные и пожарные извещатели с нормально-замкнутыми и нормально-разомкнутыми контактами (ручные и точечные пожарные, объемные, кнопки тревожного вызова, герконы и т. п.).
  • Всевозможные тактики и режимы охраны, включая функцию передачи сигнала "Пожар" по срабатыванию 2 извещателей в шлейфе или двух ШС.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную, с ожиданием готовности ШС и т. д.
  • Режим "Тихой тревоги", характеризующийся передаче тревожного извещения на ПЦН без выдачи сигнала на оповещатели.
  • Передача тревожных извещений на дистанционный пульт наблюдения и сеть оповещателей с помощью 3 релейных выходов с замыкающими контактами; управление другими системами и механизмами - видеонаблюдением, вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
  • Включение светозвуковых оповещателей благодаря 2 релейным выходам с переключающими контактами, работающими в режиме НО и НЗ.
  • Обеспечение управления 1 двусторонней точкой доступа с контролем входа/выхода.
  • Встроенный контактный считыватель электронных ключей формата Touch Memory.
  • 1 вход для подключения дополнительного (выносного) считывателя Touch Memory.
  • Хранение в памяти блока до 500 идентификаторов пользователей.
  • 1 вход для кнопки выхода.
  • 1 вход для магнитоконтактного извещателя, контролирующего открытое состояние двери.
  • Возможность установки времени работы реле управления замком и допустимого времени, в течение которого дверь может находиться в открытом состоянии.
  • Объединение с БЦП "Р-08", "Р-09" и "Р-060" по шине RS-485.
  • Журнал позволяет хранить подробный лог на 1000 событий в энергонезависимой памяти.
  • Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
  • Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
  • Блок осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Выдача сообщений на принтер по интерфейсу RS-232.
  • Простая настройка и конфигурация ППК при подключении ПК через RS-232 (макс. длина до 15 м); поддержка функции конфигурирования прибора непосредственно с консоли БЦП "Р-08".
  • Запрещено одновременное использование портов RS-232 и RS-485.
  • Отображения состояний ШС на встроенных LED-индикаторах.
  • Основное питание - 220 В АС, блок оснащен встроенным блоком питания 12 В DС; поддержка резервного источника 12 В DС (например, аккумуляторной батареи 7 или 9 А*ч, для которой предусмотрен специальный отсек размерам 151х101х65 мм).
  • Энергосберегающий режим.
  • Инсталляция внутри помещений при температуре +5...+40 °С.
  • Пластиковый корпус со степенью влагозащиты оболочки IP20.
  • Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.

Подробное описание

Схема подключения охранных извещателей к Р-020-2

Схема подключения охранных извещателей к Р-020-2

Схема подключения пожарных извещателей к Р-020-2

Схема подключения пожарных извещателей к Р-020-2

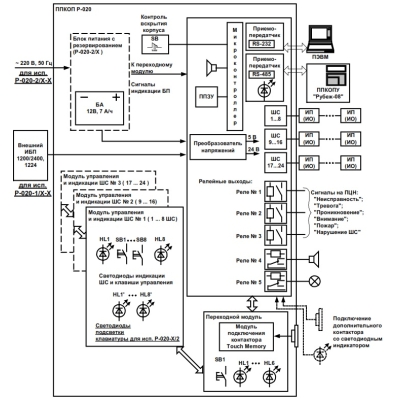

Схема подключения Р-020-2

Схема подключения Р-020-2

<< свернуть

Характеристики

Прибор приемно-контрольный охранно-пожарный Р-020-2
Количество шлейфов сигнализации (ШС) 24
Напряжение в ШС не более 26 В DC
Максимальное сопротивление ШС 220 Ом
Максимально допустимое сопротивление утечки между проводами ШС 50 кОм
Максимальный ток питания активных извещателей:
- в дежурном режиме 3 мА
- в режиме тревоги 20 мА
Количество релейных выходов для ПЦН 3
Тип контактов релейных выходов для ПЦН замыкающий
Параметры выходных реле для ПЦН:
- максимальное коммутируемое напряжение 125 B AC; 60 В DC
- максимальный коммутируемый ток 0,5 А
Количество релейных выходов для оповещателей 2
Тип контактов релейных выходов для оповещателей переключающий
Параметры выходных реле для оповещателей:
- максимальное коммутируемое напряжение 125 B AC; 30 В DC
- максимальный коммутируемый ток 1 А
Количество встроенных считывателей 1
Возможность подключения выносного считывателя есть
Тип интерфейса считывателей Touch Memory
Интерфейс связи с сетевыми устройствами RS-485
Максимальная протяженность линии связи RS-485 до 1200 м (без ретрансляторов)
Скорость обмена данными 9600/19200 бод
Интерфейс связи с ПК RS-232
Максимальная протяженность линии связи RS-232 15 м
Интерфейс связи с принтером/модемом RS-232
Количество кодов пользователей 500
Размер энергонезависимого журнала событий 1000
Время технической готовности не более 5 с
Возможность подключения резервного источника питания АКБ 12 В DC
Номинальная емкость АКБ 7 или 9 А*ч
Степень защиты IP20
Напряжение питания 187...242 В АC
Потребляемая мощность не более 30 ВА
Выходное напряжение БП:
- при работе от сети 220 В АС 13...14 В DC
- при работе от АКБ 10,5...13,5 В DC
Ток внешней нагрузки не более 250 мА
Номинальное напряжение АКБ 12 В DC
Напряжение питания от АКБ 10,5...13,8 В DC
Ток заряда полностью разряженной АКБ не более 0,25 А
Напряжение отключения АКБ 9,5...10,5 В DC
Рабочая температура +5...+40 °С

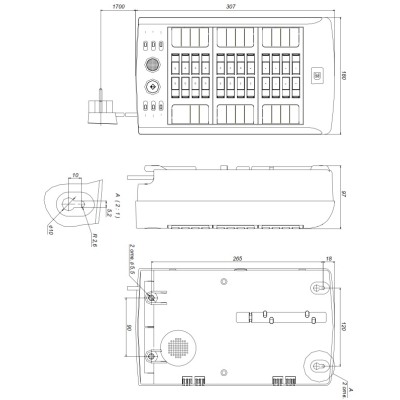

Габариты 185x310x100 мм
Габариты аккумуляторного отсека 151х101х65 мм
Масса без АКБ 2 кг
Материал корпуса ABS-пластик
Средний срок службы не менее 10 лет
