СКИУ-02 IP65 СИГМА Сетевой контроллер исполнительных устройств

СКИУ-02 IP65 СИГМА Сетевой контроллер исполнительных устройствСИГМА Сетевой контроллер исполнительных устройств СКИУ-02 IP65СИГМА Сетевой контроллер исполнительных устройств СКИУ-02 IP65СИГМА Сетевой контроллер исполнительных устройств СКИУ-02 IP65
СИГМА Сетевой контроллер исполнительных устройств СКИУ-02 IP65СИГМА Сетевой контроллер исполнительных устройств СКИУ-02 IP65СИГМА Сетевой контроллер исполнительных устройств СКИУ-02 IP65

Производитель:  СИГМА

Купить СКИУ-02 IP65 СИГМА по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:10 500 руб.
Оптовая цена:10 500 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СКИУ-02 IP65 СИГМА:

Контроллер СКИУ-02 IP65 применяется в системах безопасности совместно с ППКОП "Р-08" и снятым с производства "Р-060" для расширения их функциональных возможностей, а именно управления исполнительными устройствами, системами и механизмами с постоянным контролем состояния цепей.

  • Электронная плата оснащена 4 релейными выходами с переключающимися контактами для коммутации цепей с макс. напряжением 28 В DC и током 2 А.
  • Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
  • При потере связи с центральным процессорным блоком спустя 10 с выключаются все включенные реле.
  • Конфигурирование алгоритмов работы сетевого контроллера при программировании БЦП.
  • Тамперный контакт, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
  • Основное питание DC 10-28 В.
  • Внутренняя эксплуатация в температурном диапазоне -40...+50 °С.
  • Облегченный пластиковый корпус со степенью влагозащиты оболочки IP65.

Подробное описание

Схема подключения

Схема подключения Сигма СКИУ-02 IP65

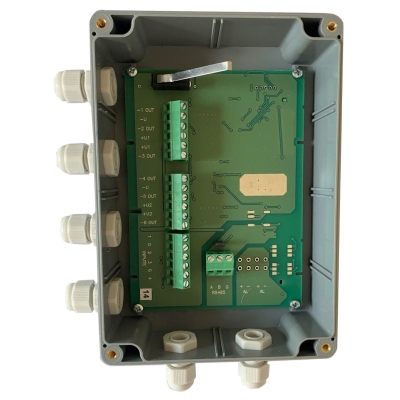

Конструкция

Конструкция Сигма СКИУ-02 IP65

Габаритные размеры

Габаритные размеры Сигма СКИУ-02 IP20

<< свернуть

Характеристики

Сетевой контроллер исполнительных устройств Сигма СКИУ-02 IP65
Количество релейных выходов управления4
Выходные характеристики реле:
- максимальное коммутируемое напряжение28 В DC
- максимальный коммутируемый ток2 А
Максимальный ток контроля цепи управления5 мА
Сопротивление цепи управления, при котором формируется сообщение:
- Разомкнуто10 кОм ± 5%
- КЗ3 кОм
Интерфейс связи с БЦПRS-485
Максимальная протяженность линии связи RS-485до 1200 м (без ретрансляторов)
Линия связи с БЦПэкранированная (неэкранированная) витая пара 3-5 кат. с возвратным проводом
Скорость передачи данных9600/19200 бит/с
Напряжение питания (снижение), при котором выдается сигнал “Неисправность” в БЦП9 В
Время передачи сообщения (сигнала) в БЦП10 с
Напряжение питанияDC 10-28 В
Ток потребления:
- при выключенных релене более 90 мА
- при включенных релене более 300 мА
Материал корпусапластик
Габаритные размеры191x143x55 мм
Вес0.35 кг
Степень защитыIP65
Рабочая температура-40...+50 °С
Относительная влажность0…95%
Средний срок службыне менее 10 лет
Комплектация СКИУ-02 IP65
Сетевой контроллер1 шт.
Резистор 10 кОм ±5%4 шт.
Диод типа 1N4001 или аналогичный4 шт.
Паспорт1 шт.
Руководство по эксплуатации1 шт.
