СКШС-01К СИГМА Сетевой контроллер шлейфов сигнализации

СКШС-01К СИГМА Сетевой контроллер шлейфов сигнализацииСИГМА Сетевой контроллер шлейфов сигнализации СКШС-01КСИГМА Сетевой контроллер шлейфов сигнализации СКШС-01К
СИГМА Сетевой контроллер шлейфов сигнализации СКШС-01КСИГМА Сетевой контроллер шлейфов сигнализации СКШС-01К

Производитель:  СИГМА

Купить СКШС-01К СИГМА по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:12 100 руб.
Оптовая цена:12 100 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание СКШС-01К СИГМА:

Контроллер СИГМА СКШС-01К применяется в системах безопасности совместно с ППКОП Р-08 и снятым с производства Р-060 для расширения функциональных возможностей, а именно для увеличения информационной емкости на 4 универсальных шлейфа для приема электрических сигналов от охранных или пожарных извещателей и передачи данных о состоянии датчиков и ШС (включая его адрес) в центральный процессорный блок (БЦП).

Данный контроллер является аналогом СКШС-01 IP65 и отличается лишь температурным диапазоном эксплуатации (-50...+50 °С).

Основные особенности и преимущества:

  • К 4 входам возможно подключить автоматические и ручные пожарные извещатели с НЗ и НО контактами, а также активные пожарные извещатели (например, ИП212-4С, ИП101-1А и др.); контроллер совместим с извещателями серий ECO1000, 6424, WR2001 компании System Sensor.
  • Кроме того, устройство поддерживает работу с автоматическими охранными сенсорами с контактами типа NC и активными датчиками типа "Окно".
  • В качестве технических средств контроля могут выступать любые ручные и точечные пожарные датчики, объемные извещатели, кнопки тревожного вызова, герконы и т. п.
  • Благодаря расширителям в одной системе "Рубеж-08" общая информационная емкость может достигать до 1024 технических средств.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Контроллер осуществляет непрерывный контроль целостности подключенных цепей и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
  • Конфигурирование алгоритмов и режимов работы сетевого контроллера в зависимости от типа применяемых извещателей выполняется при программировании БЦП.
  • Тамперный контакт на основе геркона, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
  • Основное питание - 12/24 В DС.
  • Инсталляция в неотапливаемых помещениях и на улице при температуре -50...+50 °С.
  • Облегченный пластиковый корпус повышенной герметичности IP65 с отдельными кабельными гермовводами.

Подробное описание

Схема подключения

Схема подключения СИГМА СКШС-01К

Схема подключения охранных извещателей

Схема подключения охранных извещателей к СИГМА СКШС-01К

Схема подключения пожарных извещателей с контактами НЗ

Схема подключения пожарных извещателей с контактами НЗ к СИГМА СКШС-01К

Схема подключения пожарных извещателей с контактами НО

Схема подключения пожарных извещателей с контактами НО к СИГМА СКШС-01К

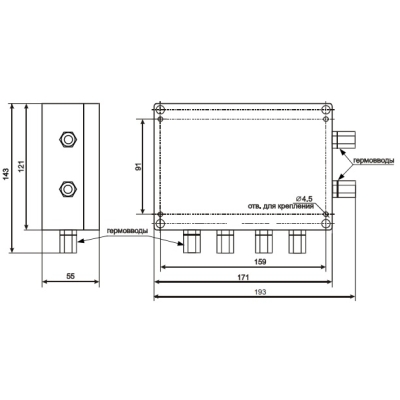

Габаритные размеры

Габаритные размеры СИГМА СКШС-01К

<< свернуть

Характеристики

Сетевой контроллер шлейфов сигнализации СИГМА СКШС-01К
Количество шлейфов сигнализации (ШС)4
Напряжение в ШС23...25 В DC
Максимальное сопротивление проводов ШС150 Ом
Минимальное сопротивление изоляции проводов ШС50 кОм
Интерфейс связи с ППКRS-485
Максимальная протяженность линии связи RS-485до 1200 м (без ретрансляторов)
Скорость обмена данными9600/19200 бит/с
Степень защитыIP65
Напряжение питания10...28 В DC
Ток потребления:
- в дежурном режимене более 40 мА
- в режиме "Пожар"не более 112 мА
Рабочая температура-50...+50 °С
Габариты193x143x55 мм
Масса0,35 кг
Материал корпусапластик
Средний срок службыне менее 10 лет
Комплектация СИГМА СКШС-01К
Сетевой контроллер шлейфов сигнализации1 шт.
Резистор С2-23-0,125-2 кОм4 шт.
Диод КД522 Б4 шт.
Руководство по эксплуатации1 шт.
Паспорт1 шт.
