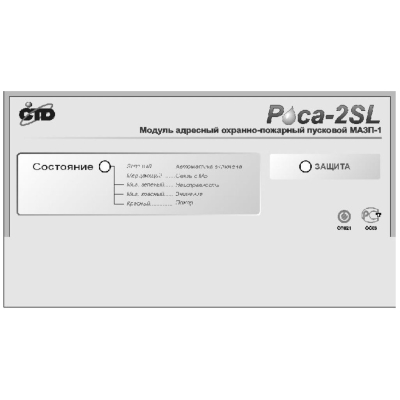

Роса-2SL/м МА-3П-1 СТД Модуль адресный
Производитель: СТД
Купить Роса-2SL/м МА-3П-1 СТД по выгодным ценам в магазине СЕКТОР СБ:
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80
Описание Роса-2SL/м МА-3П-1 СТД:
МА-3П-1 входит в состав комплекса пожарной безопасности «Роса-2SL/м» и используется совместно с базовым модулем (МБ) или модулем расширения (МР). Он оборудован тремя пожарными и пятью сигнальными двухпроводными шлейфами, а также имеет цепь пуска одного направления пожаротушения. Данный модуль выполняет сбор и дальнейшую передачу данных от всех шлейфов сигнализации на МБ, позволяет управлять технологическим оборудованием или смежными системами объекта (вентиляция, система удаления дыма и т.п.) и запускает модули пожаротушения.
Основные особенности:
- 3 пожарных и 5 сигнальных двухпроводных шлейфа сигнализации;
- одно направление пожаротушения;
- работа с извещателями любого типа (реле, электроконтактные, активные);
- контроль тока в пожарных шлейфах;
- контроль сопротивления сигнальных шлейфов;
- пусковой шлейф обеспечивает пусковое напряжение +12 В с силой тока в 3 А;
- контроль исправности шлейфов (КЗ, обрыв);
- индикация неисправности (КЗ, обрыв, тревога);
- передача сигналов на МБ по RS-485;
- выход для запуска оповещателей обеспечивает параметры 12 В (0.5 А);
- наличие релейного выхода с параметрами 30 В (3А);
- возможность подключения до 4-х пультов ПДП;
- полностью автономная работа с выдачей световых оповещений;
- питание 10 – 20 VDC;
- помехозащита от радиоизлучений;
- полное соответствие нормативным документам;
- наличие сертификатов соответствия.
Характеристики
Технические характеристики Роса-2SL/м МА-3П-1:
| Назначение: | предназначен для контроля состояния 3-х пожарных и 5-и сигнальных шлейфов, а также цепи пуска модулей пожаротушения и цепей управления оповещателями, и передачи соответствующей информации на модуль базовый (МБ) «Poca-2SL» |
| Количество пожарных шлейфов: | 3 |
| Количество сигнальных шлейфов: | 5 |
| Направление пожаротушения: | 1 |
| Возможность управления системами: | имеет возможность управления световыми и светозвуковыми оповещателями, модулями пожаротушения, а также технологическим оборудованием |
| Контроль пожарного шлейфа: | по току |
| Контроль сигнального шлейфа: | по сопротивлению |
| Работа с извещателями: | пожарные извещатели электроконтактного типа ИП101, ИП103, ИП105 и т. д.; извещатели, имеющие на выходе реле; активные пожарные извещатели типа ИП 212-26 «ДИП-У», ИП 212-5М «ДИП- 3М», или аналогичные по выходным параметрам |
| Напряжение на клеммах для подключения шлейфа: | имеет знакопеременный вид с длительностью положительного импульса 700 +/- 70 мс, длительностью отрицательного импульса 70 +/- 5 мс и амплитудой импульса 22 +/- 2В |
| Суммарное потребление активных извещателей в одном пожарном шлейфе: | не должно превышать 6 мА |
| Максимальное сопротивление соединительных проводов: | пожарного шлейфа не более 150 Ом, сигнального - 500 Ом |
| Максимальный ток контроля цепи пуска: | не более 2.5 мА |
| Индикация: | «Норма» – индикатор отключен (при наличии связи с модулем базовым – мерцает примерно 1 раз в 2 секунды); «Неисправность» (обрыв или короткое замыкание шлейфа сигнализации)– индикатор мигает зелёным цветом; «Внимание» (сработал один пожарный извещатель в шлейфе)– индикатор мигает красным цветом; «Пожар» (сработало два пожарных извещателя в одном шлейфе)– индикатор постоянно светится красным цветом |
| Передача сообщений на МБ: | по RS-485 |
| Режимы работы: | автоматический или дистанционный пуск |
| Параметры цепи пуска: | +12В, 3А, длительность импульса 10 с |
| Реле запуска оповещения: | +12В, 0.5 А |
| Выходное реле: | 30 В, 3 А |
| Подключение ПДП: | до 4 шт |
| Помехоустойчивость: | + |
| Электропитание: | 10 - 20 VDC |
| Встроенный ИБП с АКБ: | - |
| Потребляемая мощность: | - |
| Температура окружающей среды: | от +5 до +40°C |
| Относительная влажность: | до 80 % при 25°C |
| Степень защиты оболочки: | IР20 |
| Габаритные размеры: | 180х115х50 мм |
| Масса: | 0.5 кг |
