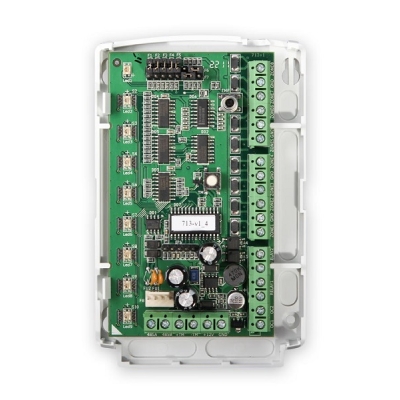

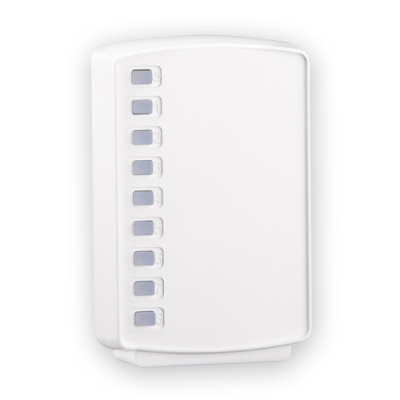

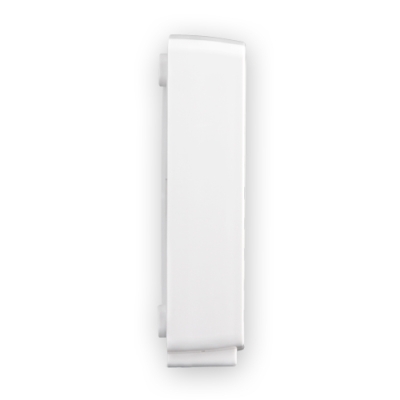

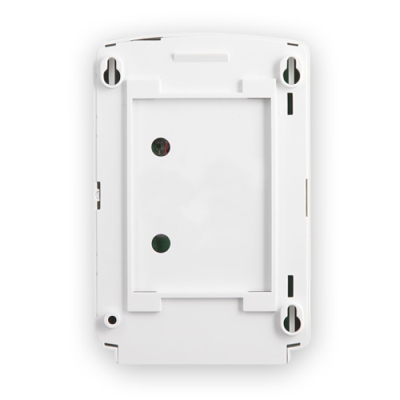

Астра-713 ТЕКО Прибор приемно-контрольный охранно-пожарный

Астра-713 ТЕКО Прибор приемно-контрольный охранно-пожарныйТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713
ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713ТЕКО Прибор приемно-контрольный охранно-пожарный Астра-713

Производитель:  ТЕКО

Купить Астра-713 ТЕКО по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:2 300 руб.
Оптовая цена:2 070 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Астра-713 ТЕКО:

Данный приемно-контрольный прибор (ППК) используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.) как самостоятельное автономное устройство или как устройство, которое управляется ППК «Астра-Дозор» или ППК Астра-Pro. При возникновении аварийной ситуации на контролируемом объекте прибор формирует тревожный сигнал, который передает на:

- пульт централизованного наблюдения (ПЦН), при условии автономной работы устройства;

- ППК «Астра-Дозор», при условии работы устройства под управлением ППК «Астра-Дозор»;

- ППК «Астра-Pro», при условии работы устройства под управлением ППК «Астра-Pro».

При работе устройства под управлением ППК «Астра-Дозор» или ППК «Астра-Pro», передача тревожных сообщений и управляющих сигналов производятся по интерфейсу RS-485.

Основные особенности прибора

  • простота в настройке и дальнейшей эксплуатации прибора (производитель предоставляет детальную инструкцию по настройке и эксплуатации);
  • питание от внешних резервированных источников напряжением 12 VDC;
  • 8 шлейфов для подключения охранно-пожарных извещателей с контролем сопротивления в шлейфе;
  • два типа шлейфа сигнализации «Охранный» и «Пожарный»;
  • ППК с шлейфом охранного типа производит контроль сопротивления шлейфа в определённых границах (норма и нарушение), контроль неисправности не производится;
  • ППК с шлейфом пожарного типа производит контроль сопротивления шлейфа в определённых границах (норма, нарушение, неисправность и внимание);
  • шлейфы ППК поддерживают включения извещателей с типом выхода сухие контакты, который работает на замыкание/размыкание контактов или извещателей с напряжением питания от 14 до 21 В, которые включаются в шлейф по двухпроводной схеме;
  • ППК формирует сигнал тревоги на ПЦН в случае полного пропадания питания;
  • встроенная защита сигнального шлейфа от неправильных подключений и перегрузок;
  • простая и понятная индикация состояния подключенных устройств;



  • прибор поддерживает автономною работу на объекте, работу под управлением ППК «Астра-Дозор» или ППК «Астра-Pro»;

Автономная работа:

  • возможность настройки при помощи ПК;
  • возможность подключения считывателя «РПУ Астра-Р» для быстрой постановки и снятия с охраны при помощи ключей Touch Memory;

Работа под управлением ППК «Астра-Дозор» (для полноценного управления и использования всех функций прибора, необходимо сменить его программное обеспечение (ПО) при помощи программы Pconf-713 и персонального компьютера):

  • возможность подключения до 16 приборов на ППК «Астра-Дозор» по интерфейсу RS-485;
  • постановка и снятие с охраны производится командами от ППК «Астра-Дозор»;
  • управление прибором осуществляется при помощи ключей Touch Memory или PIN-кодом с ППК «Астра-Дозор;

Работа под управлением ППК «Астра-Pro» (для полноценного управления и использования всех функций прибора, необходимо сменить его программное обеспечение (ПО) при помощи программы ПКМ Астра-Pro и персонального компьютера):

  • возможность объединения в сеть до 30 приборов (в зависимости от используемой версии ППК «Астра-Pro»);
  • постановка и снятие с охраны производится командами от ППК «Астра-Pro»;
  • управление прибором осуществляется при помощи ключей Touch Memory или PIN-кодом с ППК «Астра-Pro.

Подробное описание

Типовые схемы применения

Типовая схема применения_713_1

Типовая схема применения_713_2

Схема подключения дымовых и комбинированных ИП серии Е1000

Схема подключения дымовых и комбинированных ИП серии Е1000

Схема подключения дымовых ИП серии Профи

Схема подключения дымовых ИП серии Профи

Схема подключения тепловых ИП серии Профи

Схема подключения тепловых ИП серии Профи

<< свернуть

Характеристики

Технические характеристики Астра-713:
- напряжение питания:10÷15 В
- количество ШС, подключаемых к прибору:8 шт
- ток потребления в дежурном режиме:180 мА
- ток потребления в режиме "Тревога" :230 мА
- количество релейных выходов:2 шт
- количество выходов типа "открытый коллектор" (ОК):2 шт
- напряжение источника питания, при котором включается индикация "Питание ниже нормы":11 ± 0,3 В
- напряжение источника питания, при котором прибор переходит в режим "Сон":10 ± 0,2 В
- ток в ШС для питания извещателей:5 мА
- максимальный ток нагрузки выходов ОК:500 мА
- максимальное напряжение нагрузки выходов ОК:15 В
- габаритные размеры прибора:120,5х79х30,5 мм
- масса прибора:0,11 кг
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме:от 14 до 21 В
- ток короткого замыкания по ШС:20 мА
Время интегрирования ШС:
- охранный:70±10 мс
- пожарный:300±30 мс
Сопротивление ШС:
- "норма":от 3 до 5 кОм
- "нарушение" охранный:от 0 до 3 или более 5 кОм
- "нарушение" пожарный:от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" пожарный:от 0 до 1,5 или более 12 кОм
Условия эксплуатации:
- температура:от -30 до +55°С
- относительная влажность воздуха без конденсации влаги:до 93% при +40°С
- степень защиты оболочкой:IP30
Распечатать информацию о товаре

Полезные файлы

Сертификат соответствия ТР (1.47 Mb)Декларация соответствия ТС (1.53 Mb)Руководство пользователя (1.06 Mb)Pconf-713 (для настройки автономного режима работы и для обновления ПО) (2 Mb)
