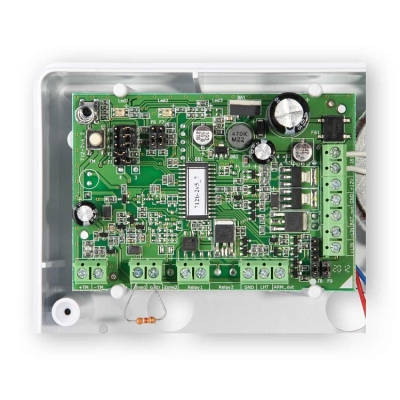

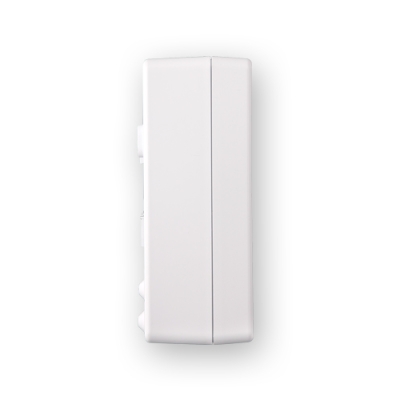

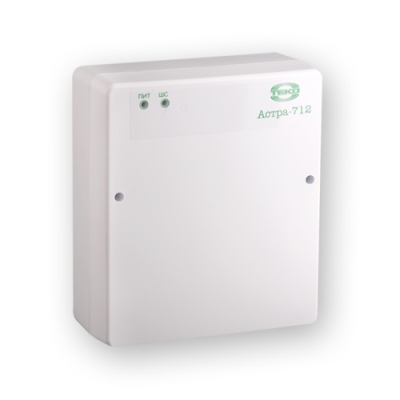

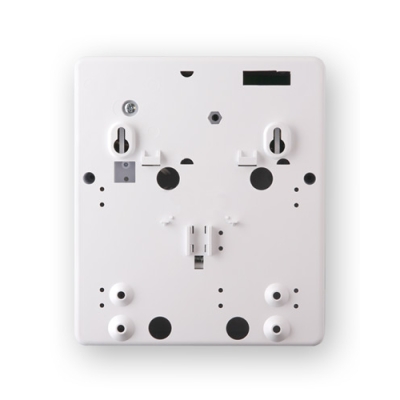

Астра-712/1 ТЕКО Прибор приемно-контрольный охранно-пожарный

Прибор приемно-контрольный охранно-пожарный
Производитель: ТЕКО

Купить Астра-712/1 ТЕКО по выгодным ценам в магазине СЕКТОР СБ:

Розница:1 680 руб.
Опт:1 512 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Астра-712/1 ТЕКО:

Данный приемно-контрольный прибор (ППК) используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.). При возникновении аварийной ситуации на контролируемом объекте прибор формирует тревожный сигнал, который передает на пульт централизованного наблюдения (ПЦН). Прибор оборудован одним шлейфом сигнализации для подключения охранно-пожарных извещателей и имеет один релейный выход, который позволяет формировать сигнал тревоги для передачи на ПЦН.

Основные особенности прибора

  • простота в настройке и дальнейшей эксплуатации системы (производитель предоставляет детальную инструкцию по настройке и эксплуатации);
  • питание от сети 220 VAC;
  • встроенный предохранитель 220 VAC и защита от перегрева обмоток трансформатора;
  • возможность подключения резервного источника питания 12 VDC (аккумуляторная батарея емкостью до 7.2 А/ч, 12 VDC);
  • автоматическое переключение на резервное питание и обратно, при отсутствии основного питания 220 VAC;
  • возможность подключения считывателя «РПУ Астра-Р» для быстрой постановки и снятия с охраны;
  • 1 шлейф для подключения охранно-пожарных извещателей с контролем сопротивления в шлейфе;
  • два типа шлейфа сигнализации «Охранный» и «Пожарный»;
  • ППК с шлейфом охранного типа производит контроль сопротивления шлейфа в определённых границах (норма и нарушение), контроль неисправности не производится;
  • ППК с шлейфом пожарного типа производит контроль сопротивления шлейфа в определённых границах (норма, нарушение, неисправность и внимание);
  • шлейф ППК поддерживает включения извещателей с типом выхода сухие контакты, который работает на замыкание/размыкание контактов или извещателей с напряжением питания не более 9 В, которые включаются в шлейф по двухпроводной схеме;
  •  ППК формирует сигнал тревоги на ПЦН в случае полного пропадания основного и резервного питания;
  • возможность управления внешними устройствами посредствам выхода открытый коллектор (ARM_out);
  • прибор имеет несколько режимов работы с возможность гибкой настройки каждого из них;
  • наличие линии для подключения внешних устройств (радиомодули, релейные модули, модули индикации, ПК, GSM);
  • возможность настройки при помощи ПК;
  • выход для питания внешних устройств током до 0.55 А (извещатели, оповещатели, внешние устройства);
  • защита цепи питания, цепи аккумуляторной батареи и сигнального шлейфа от неправильных подключений и перегрузок;
  • возможность подключения нагрузки непосредственно к аккумуляторной батареи;
  • простая и понятная индикация состояния подключенных устройств;
  • корпус со степенью защиты IP41.

Подробное описание

Типовые схемы применения

Типовая схема применения_1

Типовая схема применения_2

Схема подключения дымовых и комбинированных ИП серии Е1000

Схема подключения дымовых и комбинированных ИП серии Е1000

Схема подключения дымовых ИП серии Профи

Схема подключения дымовых ИП серии Профи

Схема подключения тепловых ИП серии Профи

Схема подключения тепловых ИП серии Профи

<< свернуть

Характеристики

Технические характеристики Астра-712/1:
- питание от сети переменного тока частотой 50 Гц напряжением: 187÷242 В
- питание от АКБ напряжением: 12÷14 В
Параметры ШС:
- напряжение на клеммах ШС в дежурном режиме: от 9 до 14 В
- ток короткого замыкания по ШС: не более 20 мА
Время интегрирования ШС:
- охранный: 70±10 мс
- пожарный: 300±30 мс
Сопротивление ШС:
- "норма": от 3 до 5 кОм
- "нарушение" охранный: от 0 до 3 или более 5 кОм
- "нарушение" пожарный: от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" пожарный: от 0 до 1,5 или более 12 кОм
- ток в ШС для питания извещателей: 3,5 мА
- величина пульсации по выходу "+12В": 100 мА
- напряжение АКБ, при котором включается индикация разряда: 11,5±0,3 В
- напряжение АКБ, при переходе в "спящий" режим: 10,5±0,3 В
- напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения): 10,0±0,3 В
- габаритные размеры прибора: 165х190х79 мм
Масса прибора:
- с АКБ: 3,9 кг
- без АКБ: 1,3 кг
Максимальный ток нагрузки выходов:
- внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out"): 1,5 А
- внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V"): 0,1 А
- внешнего светового оповещателя (клеммы "LHT" и "+12V"): 50 мА
- управления (клеммы "ARM_out" и "+12V"): 50 мА
Условия эксплуатации:
- температура, с АКБ: от -10 до +55°С
- температура, без АКБ: от -30 до +55°С
- относительная влажность воздуха без конденсации влаги: до 93% при +40°С
- степень защиты оболочкой: IP41
