КВТ-40 Болид Комплект измерения температуры и влажности

Комплект измерения температуры и влажности
Производитель: Болид

Купить КВТ-40 Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:90 294 руб.
Опт:82 168 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание КВТ-40 Болид:

Болид КВТ-40 – комплект оборудования, предназначенный для измерения температуры и влажности в 40 точках объекта с последующей обработкой, хранением и передачей полученных данных на внешние устройства мониторинга и управления.

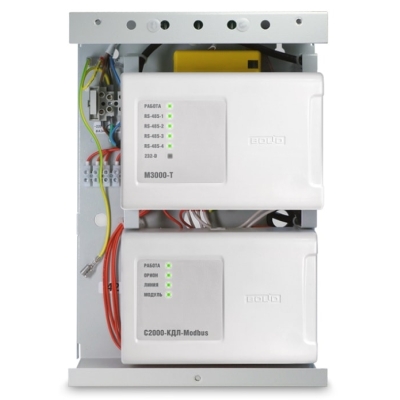

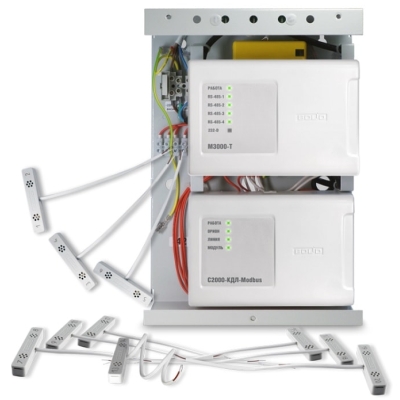

Комплект представляет собой набор из 40 датчиков С2000-ВТ и металлический аппаратный шкаф с размещенным внутри оборудованием  М3000-Т Инсат, С2000-КДЛ-Modbus и РИП-12 исп.20.

Особенности и функции Болид КВТ-40:

  • Контроль состояния и обеспечение питания датчиков по ДПЛС С2000-КДЛ Modbus.
  • Встроенная SCADA система позволяет формировать визуальные образы на основе результатов измерений, полученных от датчиков С2000-ВТ.
  • Выдача числовых значений результатов измерений во внешние сети.
  • Возможность подключения различных устройств, в том числе сторонних производителей, к интерфейсам RS-485 (4 шт.).
  • Гальваническая развязка групп проводных соединений для обеспечения стабильности работы системы.
  • Простое и быстрое конфигурирование.

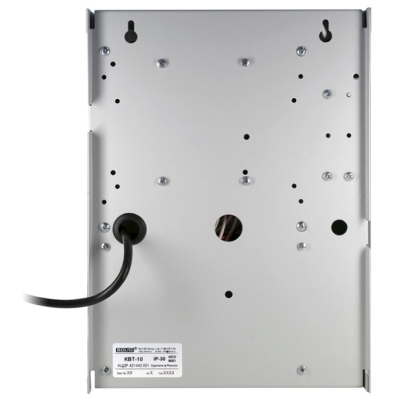

  • Накладная установка на поверхность, монтажный набор для крепления всех элементов включен в комплект поставки.

Подробное описание

Схема подключения Болид КВТ-40

Схема подключения Болид КВТ-40

<< свернуть

Характеристики

Точностные характеристики датчиков комплекта
Точность измерения температуры ±0.5 °С
Диапазон измеряемой влажности 0-100 %
Точность измерения влажности ±5 % (в диапазоне от 20% до 80%)
Разрешение:
- влажность 1 %
- температура 0.1 °С
Диапазон измерения относительной влажности воздуха до 93 % при +40°С
Диапазон измерения температур -30...+55 °С
Питание
Напряжение питания от сети переменного напряжения диапазон 150-253 В, 50 Гц
Количество вводов питания 1
Стабилизированное напряжение питания приборов комплекта 13.6 В ± 0.6 В
Номинальный ток нагрузки при подключении дополнительных приборов 1 А
Максимальный ток нагрузки (кратковременно до 2 мин, с интервалом не менее 1 ч.) 1.5 А
Максимальный ток потребления от сети:
- при минимальном напряжении в сети (150 В) не более 0.25 А
- при максимальном напряжении в сети (253 В) не более 0.15 А
Максимальная потребляемая от сети мощность 45 В∙А
Пульсации стабилизированного напряжения (пик-пик) при номинальном токе нагрузки не более 100 мВ
Программное обеспечение
Операционная система Linux
Среда разработки MasterSCADA 4D
Языки программирования FBD/SFC/LD/ST/IL (cтандарт МЭК 61131-3)
Web-визуализация +
Количество поддерживаемых одновременных web-клиентов 1
Ресурсы
Центральный процессор Cortex™-A9 Core 1.0 GHz
Объем оперативной памяти 512MB
Объем энергонезависимой памяти общий 4188 MB
Интерфейсы
RS-485 универсальный 4 шт.
RS-485 "Орион" ведущий / ведомый 1 шт.
RS-485 Modbus ведомый 1 шт.
RS-232 (отладка и диагностика контроллера "М3000-Т Инсат") 1 шт.
RS-202TD (для связи по радиоканалу "Риф Стринг RS-202TD") 1 шт.
Ethernet 1 шт.
USB 1 шт.
ДПЛС 1 шт.
ДПЛС
Максимальная длина ДПЛС 1000 м
Максимальный выходной ток ДПЛС не более 100 мА
Максимальное суммарное токопотребление подключенных АУ 64 мА
Количество адресуемых входов по двухпроводной линии связи (информационная емкость) / (используется) 127 / 80
Прочие характеристики
Время технической готовности комплекта к работе после включения питания до 40 с
Средняя наработка комплекта на отказ не менее 80000 ч
Средний срок службы 10 лет
Максимальное напряжение гальванической изоляции 500 В
Степень защиты IP30
Габариты 280х200х100 мм
Вес 1.7 кг
Комплектация Болид КВТ-20
Шкаф со шнуром питания сетевым с евровилкой 1 шт.
Технологический контроллер М3000-Т Инсат 1 шт.
Контроллер двухпроводной линии связи С2000-КДЛ-Modbus 1 шт.
Резервированный источник питания РИП-12 исп.20 1 шт.

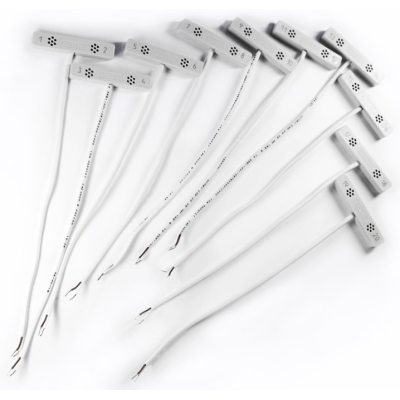

Адресные измерители влажности и температуры С2000-ВТ 40 шт.
Вставка плавкая ВПТ6-5 (0,5А) 1 шт.
Втулка ШЛИГ.711143.001 полиэтиленовая 1 шт.
Втулка проходная резиновая 1 шт.
Шуруп 1-4х40.019 ГОСТ 1144-80 2 шт.
Дюбель 8х40 S 80 2 шт.
Нейлоновая стяжка (крепление ETHERNET- кабеля) 1 шт.
Винт-саморез 3×25 ГОСТ 11652-80 (крепление датчика) 80 шт.
Дюбель 5×25 (крепление датчика) 80 шт.
