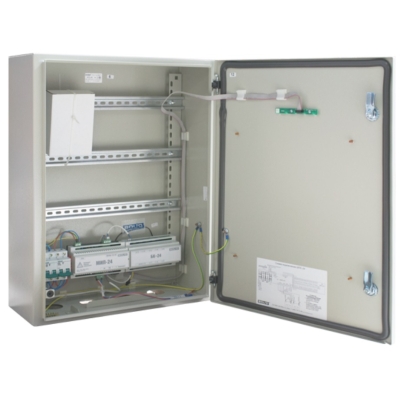

ШПС-24 исп.01 Болид Шкаф пожарной сигнализации

Шкаф пожарной сигнализации
Производитель: Болид

Купить ШПС-24 исп.01 Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:По запросу
Опт:По запросу
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ШПС-24 исп.01 Болид:

ШПС-24 исп.01 – металлический шкаф с встроенным блоком коммутации и модулем источника питания 24 В, предназначенный для удобного размещения, расключения и запитки различного оборудования ИСО Орион.

Основные функции ШПС-24 исп.01:

  • Размещение приборов ИСО Орион на съемных DIN-рейках или непосредственно на дверце шкафа.
  • Блок коммутации на 7 выходов 24 В, 7 внутренних и 1 внешний выход RS-485.
  • Защита от КЗ и перегрузок по всем выходам питания оборудования (24 В).
  • Выход для подключения внешней нагрузки 220 В, 50 Гц с защитой от КЗ отдельным автоматом.
  • Энергонезависимая память на 95 событий.
  • Измерение параметров входного и выходного напряжения, тока нагрузки и напряжения на АКБ.
  • Выдача информации о текущем состоянии на устройства мониторинга и управления (С2000М, АРМ Орион Про) по RS-485.
  • Оптореле для выдачи аварийного сигнала во внешние цепи.
  • Встроенный модуль источника МИП-24 с возможностью подключения 2-х АКБ 12 В по 17 Ач.
  • Контроль состояния АКБ, их заряд и отключение от нагрузки для избежания недопустимого уровня разряда.
  • Информативная звуковая и световая индикация текущего состояния основного питания, АКБ, КЗ и перегрузок.
  • Смотровое окно на дверце для мониторинга состояния устройств без открывания шкафа.
  • Встроенный замок и датчик вскрытия для предотвращения несанкционированного доступа.

Подробное описание

Схема подключения Болид ШПС-24 исп.01

Схема подключения Болид ШПС-24 исп.01

<< свернуть

Характеристики

Шкаф пожарной сигнализации Болид ШПС-24 исп.01
Основной источник питания сеть переменного тока 150 …220 В, 50 Гц
Резервный источник питания 2 АКБ 12 В, 17 Aч
Выходное напряжение при питании от сети (27,2±0,6) В
Выходное напряжение при питании от батарей (19…27) В
Количество выходов для подключения линий интерфейса RS-485:
- внутренних 7
- внешних 1
Количество выходов напряжением 24 В блока коммутации для подключения приборов 7
Максимальный ток по одному выходу 24 В 0.4 А
Номинальный суммарный ток нагрузки 2 А
Максимальный суммарный ток нагрузки 2.2 А (до 10 мин, с интервалом не менее 1 ч)
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки 120 В∙А (без учета потребления мощности дополнительными потребителями)
Максимальный потребляемый от сети ток при напряжении 150 В и номинальном токе нагрузки не более 0,6 А (без учета потребления тока дополнительными потребителями)
Собственный ток потребления ШПС-24 от батарей не более 40 мА
Максимальный ток питания дополнительных потребителей от сети 220 В, 50 Гц 10 А
Пульсации выходного напряжения (пик-пик) при номинальном токе нагрузки не более 200 мВ (класс VR1 по ГОСТ Р 51179-98)
Напряжение на батареях, при котором она отключается от нагрузки 20,4±0,6 В
Время непрерывной работы ШПС-24 от полностью заряженных батареях при токе нагрузки 2 А не менее 8 ч
Время полного заряда разряженных батарей не более 36 часов
Параметры дистанционного выхода неисправности (оптореле):
− максимальные коммутируемые напряжение и ток 80 В, 100 мА
− максимальное сопротивление замкнутой цепи реле 50 Ом
− максимальный ток утечки разомкнутой цепи при напряжении 80 В 1 мкА
Размер буфера в энергонезависимой памяти 95 событий
Датчик вскрытия корпуса есть
Степень защиты корпуса IР40
Температурный диапазон работы -10...+40 °С
Габаритные размеры 650×500×220 мм
Масса шкафа с батареями до 30 кг
Средний срок службы 10 лет
Комплектация Болид ШПС-24 исп.01:
Шкаф пожарной сигнализации 1 шт.
Этикетка 1 шт.
Ключ 2 шт.
Гермоввод резиновый 6 шт.
Проушина 4 шт.
Болт М8х16 ГОСТ 7798-70 4 шт.
Гайка М8 ГОСТ 5915-70 4 шт.
Шайба М8 ГОСТ 11371-78 4 шт.
Шуруп 8х70 ГОСТ 11473-75 (DIN 571) 4 шт.
Дюбель 12х60 S 4 шт.
