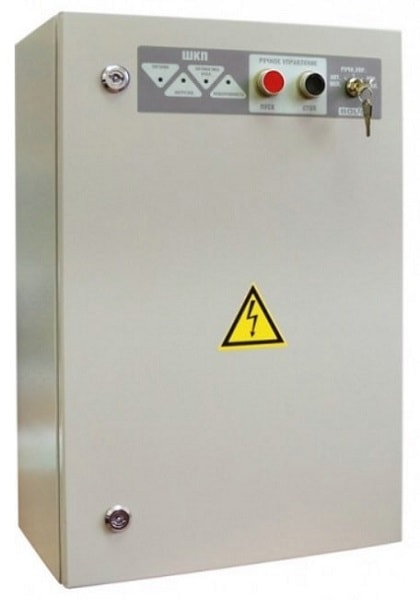

ШКП-110 с УПП Болид Шкаф контрольно-пусковой с устройством плавного пуска

Шкаф контрольно-пусковой с устройством плавного пуска
Производитель: Болид

Купить ШКП-110 с УПП Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:268 268 руб.
Опт:244 124 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ШКП-110 с УПП Болид:

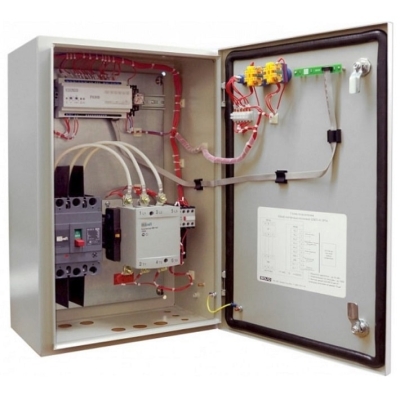

ШКП-110 с УПП – контрольно-пусковой шкаф с встроенным устройством плавного пуска, предназначенный для местного (ручного) или удаленного управления асинхронными трехфазными двигателями устройств систем дымоудаления и пожаротушения мощностью 30-132 кВт. Шкаф снабжен прибором плавного запуска Sirius 3RW40 от Siemens, 4 светодиодными индикаторами и 3 выходами для выдачи извещений на устройства управления. Корпус изготовлен из металла и имеет степень защиты IP54, питание реализовано по 2-м вводам AC 380 В через ШВР-110.

Основные функции и особенности ШКП-110 с УПП:

  • Запуск двигателей оборудования систем АУПТ/АДУ по месту или удаленно (подача напряжения DC 24 В).
  • Встроенный софтстартер Siemens для плавного пуска/остановки двигателя.
  • Переключатели для установки параметров двигателя – номинального тока, класса защиты, режима сброса при перегрузке.
  • Возможность коррекции величины стартового напряжения, тока, времени пуск/стоп.
  • Мониторинг параметров электрической сети (напряжение/фазовый сдвиг) на вводе AC 380 В.
  • Выдача сигналов на ПКП, контроллеры или другие устройства управления.
  • Информативная светодиодная индикация состояния и режимов работы.
  • Питание по 1 категории ПУЭ – по 2-м вводам AC 380 В через ШВР-110.
  • Металлический корпус IP54.

Подробное описание

Схемы подключения ШКП-110 с УПП

Схема подключения ШКП-110 с УПП

Схема подключения ШКП

<< свернуть

Характеристики

Шкаф контрольно-пусковой с устройством плавного пуска Болид ШКП-110 с УПП
Число двигателей под управлением 1 шт
Мощность нагрузки 30-132 кВт
Номинальный коммутируемый ток 230 А
Тип автоматического выключателя 3P 250A «С»
Устройство плавного пуска Siemens Sirius 3RW40
Питание от трехфазной сети переменного тока 380 В (+38/-57 В), 50 Гц (±1 Гц)
Потребляемая мощность 50 Вт
Световая индикация 4 одноцветных индикатора для отображения состояния ШКП
Степень защиты корпуса IP54
Диапазон рабочих температур -30°С...+55°С
Относительная влажность до 98% при +25°C
Габаритные размеры 1000x500x350 мм
Вес 70 кг
Тип монтажа настенный навесной
Средний срок службы 10 лет
Комплектация Болид ШКП-110 с УПП:
Шкаф контрольно-пусковой 1 шт.
Паспорт 1 шт.
Паспорт на УПП 3RW40736BB44 1 шт.
Шуруп 1-8x70.019 ГОСТ 1144-80 4 шт.
Дюбель 12х60 S 4 шт.
Трубка термоусаживаемая PBF жёл. 38,0/19,0 0,15 м
Трубка термоусаживаемая PBF кр. 38,0/19,0 0,15 м
Трубка термоусаживаемая PBF зел. 38,0/19,0 0,15 м
Ключ к дверце шкафа 2 шт.
Ключ к электронному замку управления S216-J 2 шт.
Герметичный кабельный ввод PG-29 чёр. (диаметр до 24 мм) 8 шт.
Сигнальный кабельный ввод PG-9В (диаметр до 8 мм) 2 шт.
Кронштейн для крепления шкафа на стену 4 шт.
Болт для крепления кронштейна 8×16 4 шт.
Гайка М8 4 шт.
