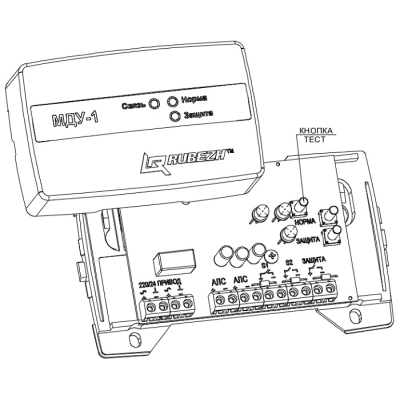

МДУ-1 исп.02 Рубеж Модуль управления клапанами дымоудаления

МДУ-1 исп.02 Рубеж Модуль управления клапанами дымоудаленияРубеж Модуль управления клапанами дымоудаления МДУ-1 исп.02Рубеж Модуль управления клапанами дымоудаления МДУ-1 исп.02Рубеж Модуль управления клапанами дымоудаления МДУ-1 исп.02
Рубеж Модуль управления клапанами дымоудаления МДУ-1 исп.02Рубеж Модуль управления клапанами дымоудаления МДУ-1 исп.02Рубеж Модуль управления клапанами дымоудаления МДУ-1 исп.02

Производитель:  Рубеж

Купить МДУ-1 исп.02 Рубеж по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:2 023 руб.
Оптовая цена:2 023 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание МДУ-1 исп.02 Рубеж:

Модуль управления Рубеж МДУ-1 исп.02 применяется для контроля и управления огнезадерживающими клапанами или клапанами дымоудаления в составе комплексных систем противопожарной защиты, построенных на базе оборудования РУБЕЖ. Прибор подключается в адресный шлейф сигнализации и при поступлении на него сигнала от ППКП, осуществляет управление электромагнитными, электромеханическими и реверсивными приводами клапанов системы дымоудаления с питанием 24В. Кроме того учтена возможность подключения кнопок ручного управления.
Конфигурирование и настройка модуля производится с ППКП и включает следующие параметры:

  • присвоение адреса,
  • установка времени (0-255с) возврата заслонки в охранное положение после прекращения подачи питания,
  • установка времени (30-255с) перевода клапана в нормальное положение при подаче на привод напряжения.
  • установка времени (1-255с) возврата заслонки в охранное положение после исчезновения связи с ППКП,
  • выбор типа управляемого привода.

МДУ-1 исп.02 выполняет контроль линий связи с приводами клапанов и кнопками ручного пуска на обрыв и КЗ, контроль положения заслонки клапана и наличия электропитания.


Подробное описание

Схема подключения реверсивного привода к МДУ-1 исп.02

Схема подключения реверсивного привода к МДУ-1 исп.02

Схема подключения электромеханического привода к МДУ-1 исп.02

Схема подключения электромеханического привода к МДУ-1 исп.02

Схема подключения электромагнитного привода к МДУ-1 исп.02

Схема подключения электромагнитного привода к МДУ-1 исп.02

<< свернуть

Характеристики

Модуль управления клапанами дымоудаления Рубеж МДУ-1 исп.01
Количество управляемых клапанов1
Характеристики реле, коммутирующего питание привода клапана30В/5А
Электропитание модуля24±4 В
Потребляемая мощностьне более 1,5 Вт

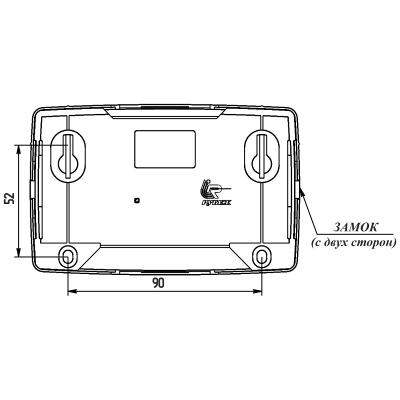

Габариты125х78х37 мм
Масса модуляне больше 0,21 кг
Степень защитыIP20
Средний срок службы10 лет
Средняя наработка на отказ60000 часов
Распечатать информацию о товаре

Полезные файлы

Сертификат МДУ-1 (563 Kb)Паспорт МДУ-1 исп.02,03 (1.81 Mb)
