БОС МС Этернис Блок обработки сигналов

Описание БОС МС Этернис:

Этернис БОС МС – блок обработки сигналов радиоканальной системы пожаротушения малых объектов (до 600 м²) Гарант-Р МС, предназначенный для обнаружения очага возгорания, формирования импульса на запуск модулей, обмена информационными и управляющими сигналами с БУР-КЦ МС. Кроме того, блок ведет непрерывный контроль целостности пусковых цепей и линий сигнализации на обрыв и КЗ, мониторинг состояния и уровня заряда источника питания.

Конструкция

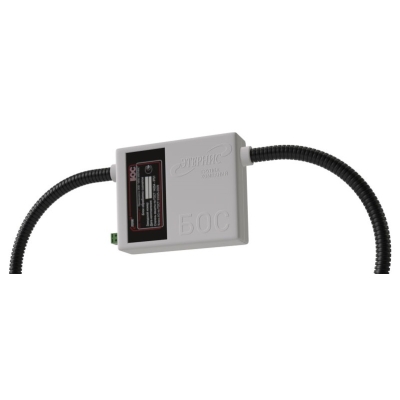

БОС МС состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.

Функции и особенности БОС МС

• Работа в составе радиоканальной системы пожаротушения малых объектов (до 600 м²) Гарант-Р МС.
• Обмен данными по радиоканалу на частоте 2.4 ГГц.
• Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
• Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
• Возможность установки на высоте более 9 м.
• Передача информационных/управляющих сигналов на БУР-КЦ МС и другие БОС МС, размещенные в одном помещении.
• Прием информационных/управляющих сигналов от БУР-КЦ МС и других БОС МС защищаемого помещения.
• Прием управляющих сигналов тест/сброс от диагностического брелока БД МС.
• Формирование и передача на электровоспламенитель импульса на запуск МП.
• Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
• Запуск модулей с учетом проектных решений:

      - локальное тушение – активация модулей, БОС которых находятся в состоянии «Пожар» и «Внимание»;
      - тушение по площади – одновременный запуск всех модулей в помещении.

• Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
• БОС выполняет контроль:

      - целостности пусковых цепей МП;
      - шлейфов сигнализации на обрыв и КЗ.

• Встроенная световая и звуковая индикация.
• 2 независимых элемента питания – основной и резервный.
• Мониторинг состояния и уровня заряда элементов питания.
• Переход в энергосберегающий режим при отсутствии сигналов от других модулей системы.
• Прочный корпус с защитой IP51.

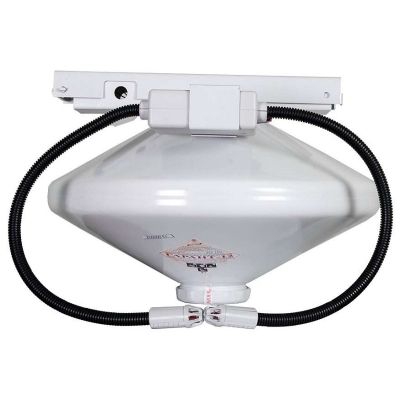

• Установка на модули пожаротушения с помощью монтажных комплектов Г-5/7 к БОС или Г-12 к БОС.
• По заказу возможно выполнение функций ИПТТ классов А2, А2R или А3R.
