ТРВ-Гарант-14,5-01 (вз) (85) Этернис Взрывозащищенный модуль пожаротушения тонкораспыленной водой

Взрывозащищенный модуль пожаротушения тонкораспыленной водой
Производитель: Этернис

Купить ТРВ-Гарант-14,5-01 (вз) (85) Этернис по выгодным ценам в магазине СЕКТОР СБ:

Розница:24 181 руб.
Опт:24 181 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ТРВ-Гарант-14,5-01 (вз) (85) Этернис:

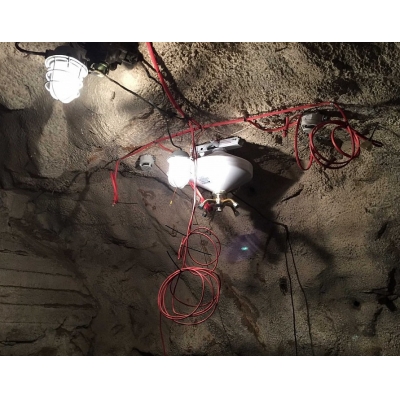

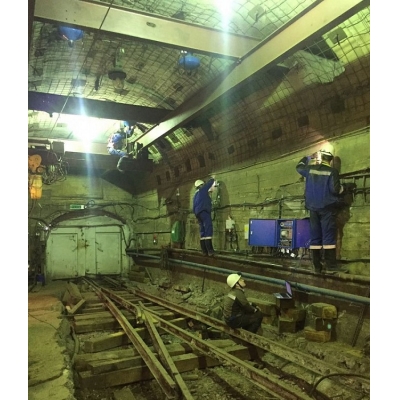

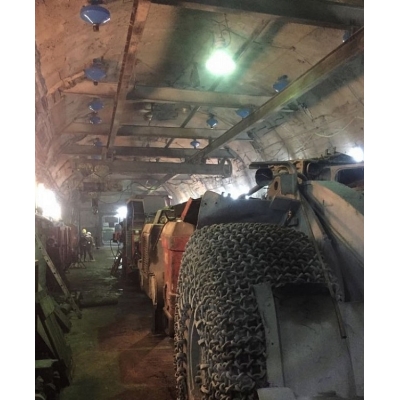

Этернис ТРВ-Гарант-14,5-01 (вз) (85) – взрывозащищенный модуль пожаротушения тонкораспыленной водой с водопитателем газогенераторного типа, синтетическим ПАВ-смачивателем ПО-6ТС и комбинированным струйным насадком ТРВ-85, предназначенный для оперативного тушения пожаров классов А, В и Е (до 1000 В) локально или по всей площади защищаемого объекта. При этом уровень взрывозащиты 1Еxds[ia]IIBT4/ РВExds[ia]I позволяет использовать модуль в местах опасных по рудничному газу (шахты, рудники и др.), горючей пыли или волокнам, а также в зонах класса 1 помещений и наружных установок с высокой вероятностью образования взрывоопасных паровых и газовых смесей категорий ΙΙА и ΙΙВ с температурой самовоспламенения 135-200 °С.

Конструкция

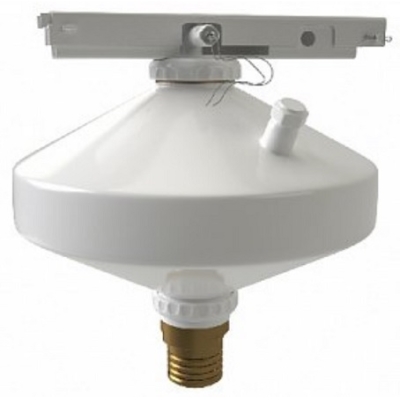

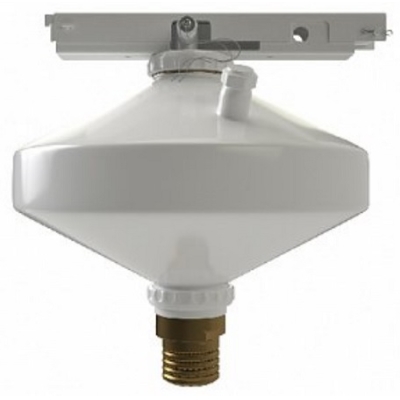

Модуль представляет собой металлический корпус, внутри которого находится газогенерирующий элемент с электроактиватором (в специальном боксе) и состав из воды и ПАВ добавки. Снаружи размещен фланец с разрывной мембраной и распылителем ТРВ-85, заливная горловина с предохранительным устройством, взрывозащищенный кабельный ввод для подключения пусковой цепи, винт заземления и узел крепления.

Способ запуска

Пуск модуля происходит после подачи на контакты электроактиватора токового импульса 7.8-25 В DC силой 0.1 А, источниками которого могут быть:

  • автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
  • устройства ручного пуска (кнопки).

Принцип работы

При поступлении токового импульса на контакты электроактиватора происходит запуск газогенератора, который нагнетает избыточное давление в корпусе модуля. Это приводит к разрушению мембраны и выбросу ОТВ в защищаемое пространство через насадок-распылитель в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм. Полученный туман охлаждает очаг возгорания и затрудняет доступ кислорода, что способствует быстрой локализации и тушению возгорания. Также за счет длительного пребывания в помещении (около 15 мин.) водяное облако препятствует повторному возгоранию и очищает воздух, осаждая частицы дыма и другие продукты горения.

Функции и особенности ТРВ-Гарант-14,5-01 (вз) (85)

  • Взрывозащита 1Еxds[ia]IIBT4/ РВExds[ia]I.
  • Быстрая локализация и тушение возгораний классов А, В и Е (до 1000 В).
  • Заряд огнетушащей смеси из воды (14.35 л) и синтетического ПАВ-смачивателя ПО-6ТС (0.15 л).
  • Тушение площади до 32 м² при размещении модуля на высоте 2-4.5 м.
  • Пуск при поступлении на контакты электроактиватора токового импульса 7.8-25 В DC силой 0.1 А.
  • Возможность активации в ручном (кнопка) или автоматическом (ПКП, УСП) режимах.
  • Проверка целостности пусковых цепей током до 20 мА.
  • Моментальный выброс огнетушащей смеси (≤ 5 с) в защищаемое пространство.
  • Распылитель ТРВ-85 для подачи ОТВ в виде тонкораспыленных полидисперсных потоков с каплями величиной 60-150 мкм.
  • Возможность подключения распылителя через трубопровод Ду 50 / 40 / 32 длиной 1.5 / 2.3 / 3.6 м соответственно.
  • Прочный металлический корпус IP65.
  • Взрывозащита по типу:

      - ia – искробезопасная электрическая цепь;
      - d – взрывонепроницаемая оболочка;
      - s – специальный вид взрывозащиты.

  • Возможность перезарядки корпуса после сработки.
  • Крепление к перекрытию с помощью комплектной монтажной площадки на корпусе модуля.
  • Стабильная работа в температурном диапазоне +5...+50 °С.
  • Длительный срок службы – более 10 лет.

Характеристики

Взрывозащищенный модуль пожаротушения тонкораспыленной водой ТРВ-Гарант-14,5-01 (вз) (85)
Маркировка взрывозащиты 1Еxds[ia]IIBT4/ РВExds[ia]I
Высота размещения модуля 2-4.5 м
Объем ОТВ 14.5 ± 0.1 л
Вода по ГОСТ Р 51232- 98 14.35
ПАВ-смачиватель синтетический, 0.15 л
Защищаемая площадь очагов пожара классов А 32 м²
Время подачи ОТВ ≤ 5 с
Давление вскрытия мембранного рабочего клапана 2.0 ± 0.1 МПА
Давление срабатывания предохранительного клапана 2.5 ± 0.2 МПА
Параметры электрического пуска:
- минимальное входное напряжение 7.8 В
- максимальное входное напряжение 25 В
- пусковой ток 0.1 А
- сопротивление цепи пуска 78 ± 5 Ом
- безопасный ток проверки цепи 20 мА
Искробезопасные параметры электрического пуска:
- максимальная внутренняя емкость Ci 0.01 мкФ
- максимальная внутренняя индуктивность Li 0.01 мкГн
Габариты Ø400х430 мм
Масса модуля 25 кг
Масса модуля без ОТВ 10.6 кг
Цвет белый
Степень защиты оболочки IP 65
Температурный диапазон эксплуатации +5...+50 °С
Монтаж потолочный
Ресурс срабатывания ≥ 5 раз
Срок службы ≥ 10 лет
Гарантийный срок эксплуатации 1.5 года с момента продажи
Комплектация ТРВ-Гарант-14,5-01 (вз) (85)
Корпус модуля с крепежной площадкой 1 шт.
Насадок-распылитель ТРВ-85 1 шт.
Емкость ПАВ (синтетический, ПО-6ТС) 1 шт.
Паспорт и руководство по эксплуатации 1 шт.
