DPA-5075M Inter-M Четырёхканальный трансляционный усилитель мощности
DPA-5075M представляет из себя цифровой усилитель мощности, который в базовом варианте оснащен двумя съемными модульными усилителями DM-75. В максимальной конфигурации в устройство можно установить до 5-ти модулей DM-75 четыре из них могут работать как независимые усилители мощности в одном корпусе, а пятый является резервным и автоматически подключается при выходе из строя любого из четырех основных DM-75. Возможна "Горячая" замена неисправного модуля, без отключения усилителя. Мощность каждого модуля составляет 75Вт.
Подробное описание
Основные особенности DPA-5075M

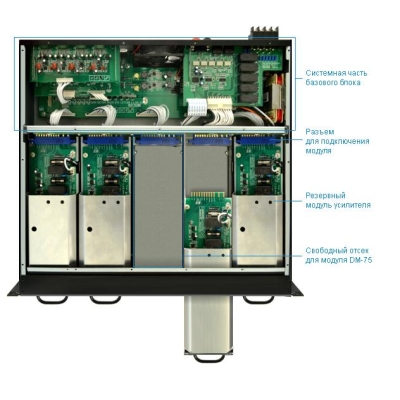

- Усилитель DPA-5075M является фактически модульной рамой, где каж дый модуль DM-75 является отдельным независимым усилителем мощности. Установка или изъятие модулей может производиться без выключения питания модульной рамы.
- Цифровой усилитель мощности (класс D). Выходные каскады и источники питания модулей работают в импульсном режиме, что обеспечивает высокий КПД (до 75%), низкую рабочую температуру, небольшую массу и габаритные размеры.
- 4 модуля DM-75 образуют 4 независимых канала звукоусиления, а 5-й является резервным. Резервный модуль автоматически включается при выходе из строя любого из основных модулей и заменяет его.
- С помощью специального ПО возможен мониторинг состояния работоспособности до 200 усилителей DPA-5075M. ПК получает данные по интерфейсу RS-232, а связь между усилителями по интерфейсу RS-422.
- Модули DM-75 могут работать независимо, как отдельные 75Вт усилители или объединяться для повышения выходной мощности.
- Возможно подключение АКБ 24В для резервного питания устройства непосредственно к DPA-5075M, при отключении основного питания, блок автоматически переходит на резервное питание от аккумуляторных батарей.
- Предусмотрены регулировка уровня выходного сигнала и отключаемый фильтр ВЧ.
- Эффективная система защиты от перегрузки по входу и выходу, защита от превышения рабочей температуры.
- DPA-5075M устанавливается в стандартный аппаратный шкаф или стойку 19"
выходная мощность |
4*75 / 2*150 / 1*225 + 1*75 / 1*300 Вт |
потребляемая мощность без нагрузки (установлены все 5 модулей) |
81,4 Вт |
потребляемая мощность с полной нагрузкой (установлены все 5 модулей) |
420 Вт |
диапазон воспроизводимых частот |
65-20000 Гц |
Номинальное выходное напряжение |
100 В |
Диапазон рабочих температур |
–10...+40 °С |
Интерфейс подключения к компьютеру |
RS-232 |
Протокол передачи данных по шине управления |
RS-422 (до 1-го км) |
Питание |
AC 220В 50 Гц, DC 24В |
Масса полного комплекта (рама и 5 модулей) |
11,22 кг |
Габариты базового блока DPA-5075M |
422 x 88 x 474 |
Дополнительно
Модуль цифрового усилителя для установки в базовый блок DPA-5075M. В блок можно разместить до 5-ти модулей DM-75 (4 работают как независимые усилители, 1 - горячий резерв). Мощность модуля 75 Вт.
