T-6212 ITC Автоматический селектор

Описание T-6212 ITC:

Автоматический селектор Т-6212 «ITC-ESCORT», используемый при построении систем автоматического аварийного оповещения и аудиотрансляции, может одновременно выполнять роль как селектора зон, так и предварительного усилителя. Функции селектора зон сводятся к управлению исполнительными устройствами путем формирования на выходе управляющего сигнала типа «сухой контакт» для дальнейшей его передачи на другие устройства. Функции предварительного усилителя – прием и трансляция на выход двух линейных и двух микрофонных аудиосигналов.

Автоматический селектор Т-6212 при осуществлении функций предусилителя имеет три аудиоприоритета:

1. аварийный аудиосигнал (LIN1);
2. микрофонный аудиосигнал (MIC1);
3. низкий приоритет (LIN2, MIC2).

Работу в качестве селектора зон оповещения также можно разделить на три уровня приоритетов:

1. высокий приоритет имеют входы, на которые поступают управляющие сигналы типа «сухой контакт» от внешних источников, например, приборов охранно-пожарной сигнализации и др.;
2. средний приоритет назначается кнопкам ручного выбора зон на передней панели;
3. низкий приоритет имеют микрофонные консоли (Т-218, Т-218А), подключенные к устройству.

Исполнительными устройствами могут выступать блоки «Аварийный автоматический селектор Т-6202», «Аварийный автоматический селектор Т-6217», «Распределитель питания Т-6211», «Блок реле Т-6235».

К данному селектору Т-6212 можно подключить до 16 микрофонных консолей. В случае построения сложной распределенной системы оповещения есть возможность подключения до 16 автоматических селекторов зон, каждому из которых назначается адрес с помощью DIP-переключателей. Таким образом, при помощи одной микрофонной консоли можно организовать управление аудиотрансляцией всех 16 блоков Т-6212, общее количество зон которых составляет 160.

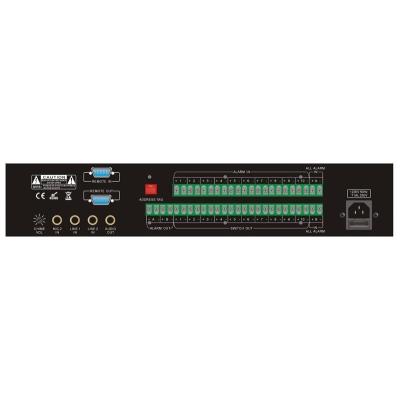

Автоматический селектор Т-6212 выполнен в стандартном 19-дюймовом конструктиве (ГОСТ 28601-90 «Cистема несущих конструкций серии 482,6 мм», IEEE Std 1101.10-1996)
