CS-8232 ROXTON Cелектор обратной связи

CS-8232 ROXTON Cелектор обратной связиROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232
ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232ROXTON Cелектор обратной связи CS-8232

Производитель:  ROXTON

Купить CS-8232 ROXTON по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:76 246 руб.
Оптовая цена:59 472 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание CS-8232 ROXTON:

Селектор обратной связи CS-8232 применяется для организации экстренной двусторонней связи между центральным диспетчерским постом и абонентами. Такие системы широко востребованы как самостоятельно, так и в составе систем СОУЭ 4 и 5 типа (согласно СП 3.13130.2009).
Как правило, селектор устанавливается в помещении диспетчерского пункта (пож. поста), а абонентские устройства располагаются в зонах оповещения. При этом инициировать связь и передавать сообщения может как диспетчер, так и любой из абонентов. Такая система позволяет эффективно координировать действия персонала и управлять процессом эвакуации при возникновении возгорания или других чрезвычайных ситуациях.

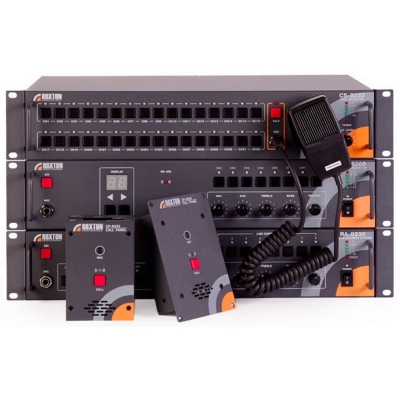

Блок CS-8232 работает совместно с абонентскими вызывными панелями ROXTON СР-8032, которых в рамках одной системы может быть до 32 шт. Панели подключаются к селектору кабелем UTP-5, обмен данными происходит по протоколу RS-485.

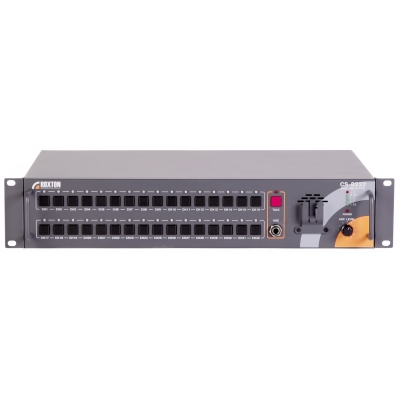

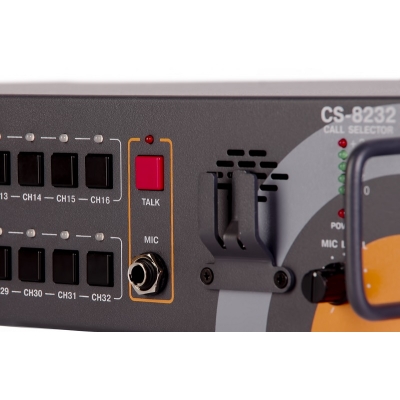

На лицевой панели блока расположены 32 кнопки для выбора абонента и связи с ним. Этими же кнопками принимаются (или отклоняются) входящие от абонентов запросы. Передача сообщения осуществляется через специальный тангентный микрофон (громкость регулируется), прием и прослушивание сообщений – через встроенный громкоговоритель 1,5 Вт.
Для расширения системы предусмотрена возможность линкования селекторов. Передача звукового сигнала происходит через линейный выход и принимается линейным входом следующего в цепи селектора. Это позволяет дополнительно подключить к системе 32 вызывных панели, тем самым увеличив количество зон связи. В таких случаях для передачи сообщений зачастую используется только 1 микрофон (на первом блоке).

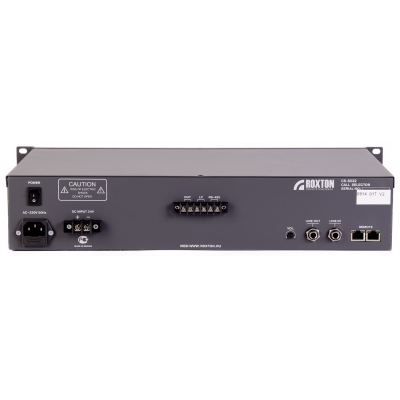

Селектор обеспечивает питание вызывных панелей (24 В) по информационному кабелю, а также осуществляет проверку линий связи на обрыв и КЗ. Аварийные клеммамы блока OUT, LC, RS-485 (сухие контакты) используются для интеграции с системой СОУЭ и активации дополнительного оборудования.
В CS-8232 предусмотрено двойное резервирование питания - при наличии сети ~220В 50Гц блок питается от нее, при отключении – переходит на резервное питание 24В. В местах с значительными перепадами напряжения рекомендовано подключение усилителя через блок бесперебойного питания.

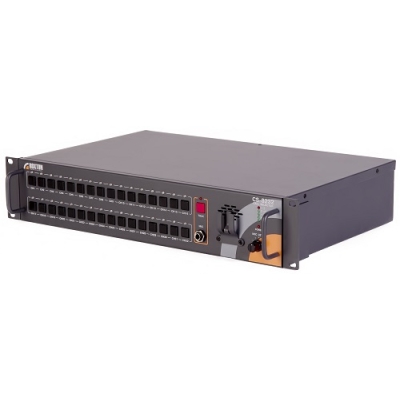

Конструктивно селектор CS-8232 выполнен в виде моноблока высотой 2U, предназначенного для установки в шкаф или стойку 19”.


Подробное описание

Схема подключения селектора обратной связи CS-8232

Схема подключения селектора обратной связи CS-8232



<< свернуть

Характеристики

Селектор обратной связи ROXTON CS-8232
Количество подключаемых панелейдо 32
Мощность встроенного громкоговорителя2Вт
Динамический микрофон тангетного типа, шт1
Чувствительность микрофонного входа- 85дБ
Уровень сигнала на лин выходе LINE OUT0,75В (0дБ)
Протокол передачи данныхRS-485
Скорость/биты данных/четность100000/8/нет
Количество портов RS-4852 (RG-45)
Частотный диапазон200Гц-12кГц
Сигнал/ШумНе хуже 85дБ
Питание220В АС, 24В DC
Потребление10 Вт
Потребление в режиме полной нагрузки50 Вт
Габариты484 x 350 x 88 мм (2 Unit)
Вес4,4 кг
Распечатать информацию о товаре

Полезные файлы

Инструкция CS-8232 (442 Kb)Сетификаты ROXTON (10.24 Mb)

Дополнительно

Абонентская вызывная панель системы обратной связи

CP-8032 ROXTON Абонентская вызывная панель системы обратной связи

Абонентская вызывная панель работает совместно с блоком обратной связи CS-8232. До 32-х панелей в системе. Встроенный конденсаторный микрофон и громкоговоритель 0,5 Вт. Протокол передачи данных - RS-485 (2 порта - 1 вход, 1 выход на следующие устройства). Питание 24В DC от CS-8032 по информационному кабелю, потребление - 10 Вт. Габариты - 120*80*42 мм. Вес - 0,8 кг.
