RA-8236 ROXTON Трансляционный усилитель (Комбинированная система оповещения)

Трансляционный усилитель (Комбинированная система оповещения)
Производитель: ROXTON

Купить RA-8236 ROXTON по выгодным ценам в магазине СЕКТОР СБ:

Розница:211 860 руб.
Опт:169 488 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание RA-8236 ROXTON:

Универсальный усилитель ROXTON RA-8236 по сути является полноценной системой оповещения (3 типа), которая также успешно функционирует в качестве периферийного устройства в составе распределенной системы оповещения (4-5 типа) на базе оборудования ROXTON 8000.
В составе распределенной системы ROXTON 8000 блок работает под управлением процессора PS-8208 и удаленной микрофонной панели RM-8064. Управление и контроль производится через встроенный микропроцессор по протоколу RS-485, за счет чего оборудование может располагаться на значительном расстоянии друг от друга. Максимально в системе может быть 64 блока RA-8236, объединенных для удобства управления в группы (от 1 до 8).
Информация поступает на блок по трем звуковым каналам, после чего воспроизводится в соответствии с установленными в системе приоритетами.
Для подключения источников сигналов в блоке предусмотрено 2 линейных выхода, к которым подключаются музыкальные или любые другие источники сигналов с линейным уровнем, например проигрыватели CD/MP3, тюнеры, источники цифровых сообщений и т.д. Также предусмотрено 2 звуковых входа для подключения к блоку дополнительных звуковых систем, и 1 микрофонный вход. Входы оснащены регуляторами громкости, что позволяет установить необходимые уровни звучания каждого из них.
Для настройки громкости уже готового смикшированного сигнала установлен общий регулятор. Также пользователь может корректировать уровни АЧХ в области высоких и низких частот регуляторами TREBLE и BASS соответственно.

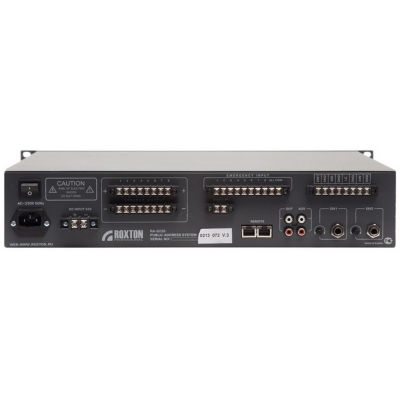

Выходной каскад усилителя оснащен трансформатором, повышающим напряжение линий до 100 В, за счет чего значительно снижаются потери в линиях. К выходам усилителя (клеммы на задней панели блока) можно подключать исключительно трансформаторные громкоговорители.
Встроенный восьмизонный селектор дает возможность пользователю направлять необходимые сигналы исключительно в 1 нужную зону, группу из нескольких зон или во все зоны одновременно. Эта особенность станет незаменимой в процессе эвакуации, когда для избежания скопления людей на выходе необходимо производить поочередное оповещение в зонах (кабинеты, этажи и т.д.) здания.
Мониторинг трансляционных линий громкоговорителей на обрыв и КЗ осуществляется встроенным блоком автоматического контроля, включенным в разрыв цепи между селектором и линиями. При включении блок запоминает состояние импеданс шлейфов, после чего сравнивает с ними результаты каждой последующей проверки и при выявлении несоответствий выдает световые и звуковые сигналы, а также замыкает реле неисправности (для удаленного контроля). Запуск проверки происходит автоматически (по установленному таймеру) либо соответствующими кнопками на лицевой панели блока.
Для информативности на лицевой панели RA-8236 предусмотрены следующие индикаторы:
- двухразрядный семисегментный индикатор состояния блока и режимов программирования;
- двухцветные светодиодные индикаторы состояния каждого из каналов;
- индикатор наличия связи и обмена данными по RS-485;
- индикаторы состояния шлейфов (проверка на обрыв и КЗ);
- индикатор сработки защиты усилителя;
- индикаторы уровня выходного сигнала.
В RA-8236 предусмотрено двойное резервирование питания - при наличии сети ~220В 50Гц блок питается от нее, при отключении – переходит на резервное питание 24В. В качестве резервного питания может использоваться отдельный блок питания либо аккумуляторные батареи, которые RA-8236 контролирует и заряжает в буферном режиме.
Для защиты от перегрузок и КЗ предусмотрено 2 предохранителя (основной и резервный). В местах с значительными перепадами напряжения рекомендовано подключение усилителя через блок бесперебойного питания.

Подробное описание

Схема подключения универсального усилителя мощности ROXTON RA-8236Схема подключения универсального усилителя мощности ROXTON RA-8236

<< свернуть

Характеристики

RA-8236 ROXTON Технические характеристики
Мощность трансляционного усилителя 360 Вт
Выходы в трансляционную линию 100В
Диапазон воспроизводимых частот 100-18000 Гц
Чувствительность микр. входа 5мВ / 470ом
Чувствительность на входах AUX, EM1, EM2 0дБ (0,75В) / 10кОм
Уровень линейного выхода 0дБ (0,75В)
Селектор зон кнопочный на 8 зон с индикацией, 360Вт на все зоны суммарно без ограничений мощности на отдельную зону
Блок контроля линий ROXTON RA-8236
Киличество линий 8
Реле 100-250В/5А
Минимальный импеданс линии 10 Ом
Максимальный импеданс линии 1600 Ом
Величина изменения импеданса для регистации неисправности 25%
Период автоматического опроса линий от 1 ч. до 24 ч.
Работа в составе распределенной системы R-8000
Макс. количество блоков RA-8236 До 64-х
Макс. количество микр. консолей RM-8064 до 8-ми
Интерфейс связи RS-485 по кабелю UTP 5 кат., коннекторы RG-45
Количество звуковых каналов в распределенной системе 3
Дополнительные данные
Питание 220В АС, 24В DC
Зарядное устройство +24В, только в буферном режиме
Габариты устройства 540*88*360 мм
Вес кг. 17
