RS-8108 ROXTON Блок связи с компьютером

RS-8108 Блок связи с компьютером
Блок связи с компьютером RS-8108
Блок связи с компьютером RS-8108
Артикул: sb16543
Производитель: ROXTON
Розничная цена:82 760 ₽/шт.
Оптовая цена:82 760 ₽/шт.

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)

Задайте вопросы менеджеру:

Москва: +7 (495) 134-29-44

СПб: +7 (812) 213-07-12

Блок RS-8108 позволяет осуществлять управление системным комплексом ROXTON 8000 с ПК и по сути служит связующим звеном между элементами системы и программным обеспечением Roxton-Soft. Кроме того, блок контролирует состояние каждого модуля в системе (8 сухих контактов) и может выдавать сигналы управления (3 выхода 100 В / 1 А). Сопряжение с ПК осуществляется через USB-разъем, а также отдельный разъем для подключения к звуковой плате ПК.

В системе ROXTON 8000 блок RS-8108 (совместно с ПК) выполняет следующие функции:

- контроль за обменом данными между блоками системы по RS-485;

- контроль состояния линий громкоговорителей исполнительных устройств;

- контроль состояния АКБ резервного питания исполнительных устройств;

- управление терминалами (до 64) и мониторинг их состояния;

- трансляция информации с ПК в любую из возможных 512 зон;

- построение сложных алгоритмов оповещения;

- управление приоритетами системы;

- ведение журнала регистрации событий.

В RS-8108 предусмотрено двойное резервирование питания - при наличии сети ~220В 50Гц блок питается от нее, при отключении – переходит на резервное питание 24В. В местах с значительными перепадами напряжения рекомендовано подключение усилителя через блок бесперебойного питания.

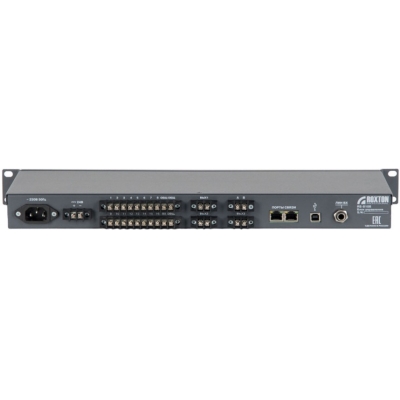

Конструктивно преобразователь RS-8108 выполнен в виде моноблока высотой 1U и предназначен для монтажа в 19” шкаф или стойку.

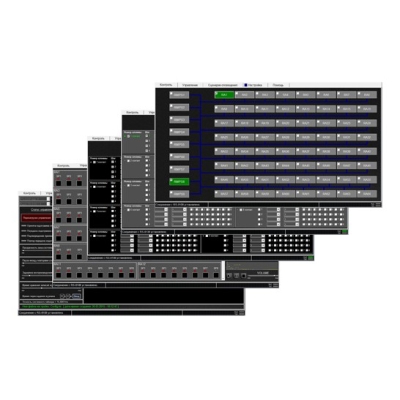

Обратите внимание! В комплекте с блоком связи идет диск с ПО ROXTON Soft.

Подробное описание

Схема подключения RS-8108

Схема подключения RS-8108

Схема построение комплекса ROXTON 8000

Схема построение комплекса ROXTON 8000


Тип: блок сопряжения с компьютером
Частотный диапазон: 100 Гц - 16 кГц
Отношение – сигнал / шум: 105 дБ
Уровень сигнала на линейном входе: 0дБ (0,75В)/10 кОм
Питание: 220 В AC
Резервное питание: 24 В DC
Потребляемая мощность: 8 Вт
Относительная влажность: не более 90%
Габаритные размеры: 482х150х44 мм
Установка с 19" стойку: 1U
Масса: 1.7 кг
Количество входных разъемов для подключения “сухих” контактов: 16
Максимальный ток управления входными разъемами для подключения “сухих” контактов: 5 мА
Гальваническая развязкамежду разъемами для подключения “сухих” контактов и блоком: есть
Визуальный контроль за работой входных контактов: есть
Количество выходных нормально разомкнутых выходных разъемов (ВЫХ1-ВЫХ3): 3
Максимальные параметры управления выходными разъемами (ВЫХ1-ВЫХ3): 100В / 1А
Гальваническая развязка между выходными разъемами: есть
Тип подключения ПК и блока RS-8108: USB 2.0
Гальваническая развязка между ПК и блоком RS-8108: есть
Уровень выходного звукового сигнала ПК: 100 мВ
Гальваническая развязка между звуковой платой и блоком RS-8108: есть
Визуальный контроль за протоколом ПК- RS-485: есть
Тип протокола: ModBus RTU
Скорость обмена данными: 2400/4800/9600/19200/38400/76800
Гальваническая развязка между входом ModBus и блоком RS-8108: есть
Визуальный контроль за протоколом ПК- ModBus: есть
Возможность подключения пожарно-охранной системы “Болид-Орион”: есть
Протокол подключения к системе ROXTON 8000: RS-485
Разъем подключения к системе ROXTON 8000: RJ-45
Количество исполнительных устройств в системе ROXTON 8000: до 64
Количество задающих устройств в системе ROXTON 8000: до 9
Гальваническая развязка между ROXTON 8000 и блоком RS-8108: нет
Визуальный контроль за протоколом RS-485- RS-8108: есть
Операционная система: Windows XP (SP2) и выше
Возможность управления исполнительными блоками системы ROXTON 8000: есть
Возможность контроля за исполнительными и задающими блоками системы ROXTON 8000: есть
Возможность подключения внешних управляющих устройств через входные контакты: до 24
Возможность подключения внешних управляющих устройств через протокол ModBus: есть
Количество сценариев оповещения: до 32
Возможность контроля за протоколами системы: есть
Ведение журнала оповещения: есть
