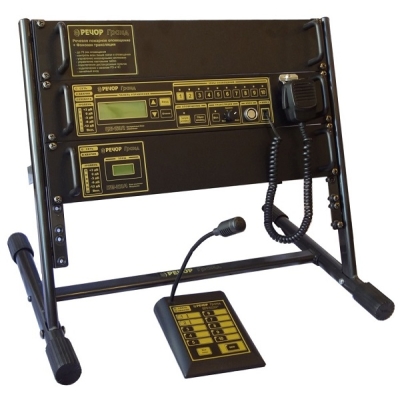

ЦБУ-160/2 Спецвидеопроект Центральный блок управления

ЦБУ-160/2 Спецвидеопроект Центральный блок управленияСпецвидеопроект Центральный блок управления ЦБУ-160/2Спецвидеопроект Центральный блок управления ЦБУ-160/2
Спецвидеопроект Центральный блок управления ЦБУ-160/2Спецвидеопроект Центральный блок управления ЦБУ-160/2

Производитель:  Спецвидеопроект

Купить ЦБУ-160/2 Спецвидеопроект по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:124 150 руб.
Оптовая цена:105 528 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ЦБУ-160/2 Спецвидеопроект:

Центральный блок управления (ЦБУ-160/2) входит в состав системы оповещения «РЕЧОР Гранд» и предназначен для управления и контроля всех блоков системы.

Использование блока ЦБУ-160/2 как самостоятельного устройства, обеспечит две зоны оповещения с суммарной мощностью не более 160 Вт и зону оповещения дежурного персонала. Подключение блоков расширения и усилителей, дает возможность расширения системы до 70 самостоятельных зон.

Блок оборудован линейными входами подключения микрофона и проигрывателя музыкальных сообщений, выходами подключения блоков усиления мощности и блоков расширения, гнездом для подключения дистанционных пультов, выходами тревоги и блоком реле (сухие контакты). Также ЦБУ-160/2 оборудован слотом карт памяти SD объемом до 4 Гб и имеет простой интерфейс управления с индикаторами сигнализации состояния системы.

Блок ЦБУ-160/2 может работать в одном из 5 режимов работы, которые меняются в зависимости от приоритета.

Особенности:

  • Общая мощность устройства 160 Вт;
  • 2 самостоятельные зоны оповещения суммарной мощностью до 160 Вт;
  • Зона оповещения дежурного персонала;
  • Возможность ручного выбора зоны оповещения;
  • Возможность расширения до 70 самостоятельных зон оповещения;
  • Совместимость со всеми оповещателями с рабочим напряжением 100 В;
  • Импортная элементная база производителей PHILIPS, ATMEL, DALLAS, ISD;
  • Простой интерфейс для управления;
  • Индикаторы состояния системы;
  • 5 режимов работы с разным приоритетом;
  • Цифровая память;
  • Слот для карт памяти SD (4Гб);
  • Формат записи сообщений - MPEG-1 layer 3 (MP3);
  • Возможность изменения стандартных речевых сообщений;
  • Регулировка уровня громкости;
  • Возможность подключения микрофона и пультов дистанционного управления;
  • Контроль обрыва линий, КЗ и индикация разряда аккумулятора;
  • Блок контактов для управления внешними устройствами;
  • Передача сигналов Гражданской обороны;
  • Применяется на объектах с 3, 4 -м типом оповещения (СОУЭ-3, 4);
  • Полное соответствие нормативным документам;
  • Сертификат соответствия № C-RU.ПБ16.B.00442;
  • Поддержка производителя на весь период эксплуатации;

Подробное описание

Структурная схема ЦБУ-160/2

Структурная схема ЦБУ

<< свернуть

Характеристики

Технические характеристики ЦБУ-160/2:
Напряжение питание от сети переменного тока~220 В, -15%, +10%, 50Гц
Максимальная потребляемая мощность от сети ~220В200 Вт
Потребляемая от сети мощность в дежурном режиме, не более10 Вт
Напряжение источника резервного питания постоянного тока30 ÷ 42 В
Номинальное напряжение источника резервного питания36 В
Ток, потребляемый от резервногоисточника питания в дежурном режиме, не более0,2 А
Максимальный ток потребления от резервного источника питания5 А
Номинальное выходное напряжение усилителя звуковой частоты100 В
Контроль целостности линий оповещения (методом сравнения постоянно измеряемого сопротивления линии оповещения в дежурном режиме с сопротивлением линии на момент инсталляции)Да
Номинальная мощность усилителя звуковой частоты160 Вт
Снижение мощности на резервном питании (36В)Нет
Частотная характеристика усили-теля, при неравномерности 3 дБ70 Гц ÷ 20 кГц
Нелинейные искажения при номинальной выходной мощности≤ 1%
Регулировка уровня громкости в режиме оповещенияНет
Регулировка уровня громкости в режиме трансляцииСтупенчатая (4 ступени) независимо в каждой зоне и - Ступенчатая (6 ступеней) одновременно во всех зонах
Регулировка чувствительности микрофонной гарнитурыСтупенчатая (10 ступеней)
Максимальная суммарная нагрузка линий оповещения160 Вт
Линейный вход трансляции для подключения источника фоновой музыкиРазъем типа RCA (тюльпан)
Чувствительность линейного входа трансляции200 мВ
Входное сопротивление линейного входа трансляции600 Ом
Чувствительность лин. входа «АУДИО» ГО200 мВ
Активация входа управления ГОЗамыкание на «ЗЕМЛЮ» или «ОБЩИЙ»
Входы управления «ТРЕВОГА»Разъемные клеммные соединения типа 2EDGR-5,0-10P 2EDGK-5,0-10P
Активация входов управления«Сухой контакт» замыкание на «ЗЕМЛЮ»
Максимальное напряжение коммутации реле «Сухие контакты»240 В
Максимальный ток коммутации реле «Сухие контакты»5 А
Максимальное напряжение на клемма «Питан. СВ. ТАБЛО»240 В
Максимальный ток в цепи «ТАБЛО»5 А
Максимальная нагрузка линии оповещения дежурного персонала «ЛИН.0 100В»10 Вт
Максимальная суммарная нагрузка линий оповещения «ЛИН.1» и «ЛИН.2»160 Вт
Максимальная длительность сообщения.Несколько часов! (Зависит от ёмкости карты памяти и формата данных)
Формат данных, записанных сообщенийMPEG-1 layer 3 (MP3), частота дискретизации 32кГц – 48кГц, скорость потока 32 кбит/с – 320 кбит/с.
Размеры блока (В х Ш х Г)90 х 490 х 430 мм
Вес блока без упаковки, не более10 кг
Тип монтажаСтойка 19” или настольная установка
Режим работыКруглосуточный
Рабочая температураОт 0 °С до + 55 °С
Относительная влажность≤ 93 % при 40°С
