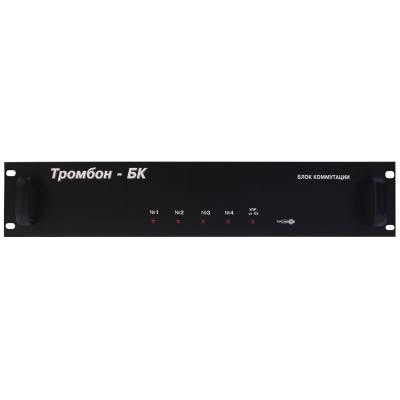

Тромбон - БК ТРОМБОН Блок коммутации

Тромбон - БК ТРОМБОН Блок коммутацииТРОМБОН Блок коммутации Тромбон - БКТРОМБОН Блок коммутации Тромбон - БКТРОМБОН Блок коммутации Тромбон - БК
ТРОМБОН Блок коммутации Тромбон - БКТРОМБОН Блок коммутации Тромбон - БКТРОМБОН Блок коммутации Тромбон - БК

Производитель:  ТРОМБОН

Купить Тромбон - БК ТРОМБОН по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:18 908 руб.
Оптовая цена:18 908 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Тромбон - БК ТРОМБОН:

Тромбон – БК – блок коммутации питающего напряжения AC 220 В 50 Гц с 4-х входов источников питания на 4 отдельных силовых выхода для усилителей мощности. Прибор наиболее актуален при наличии нескольких усилителей в одной системе и может устанавливаться в 19´ стойку совместно со всем остальным оборудованием.

Основные особенности:

  • Коммутация питающего напряжения AC 220 В 50 Гц с 4-х входов на 4 выхода.
  • 4 вх. 220 В 50 ГЦ для источников резервного питания (например Тромбон - БП-07 / БП-14 / БП-21).
  • 4 вых. 220 В 50 ГЦ с током до 5 А для усилителей мощности (например Тромбон - УМ4-40 / УМ4-60 / УМ4-120 / УМ4-240 и т.д).
  • По одному входу управляющих сигналов 220 В и 24 В.
  • Информативная индикация.
  • Прочный металлический корпус 2U для монтажа в 19´ стойку.
  • Высокое качество сборки и материалов для длительной стабильной работы устройства.

Подробное описание

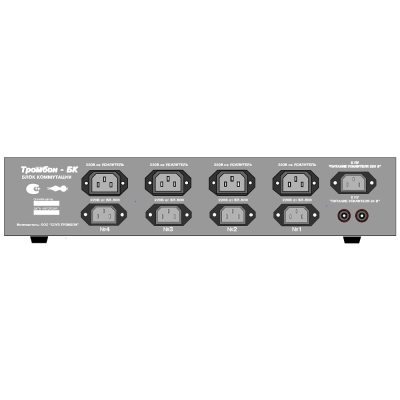

Схема подключения Тромбон - БК

Схема подключения Тромбон - БК

<< свернуть

Характеристики

Блок коммутации Тромбон - БК
Количество входов подключения блоков резервного питания4
Количество выходов для подключения усилителей4
Напряжение и частота на входах подключения блоков резервного питания220 В / 50 Гц
Напряжение и частота на выходах подключения усилителей220 В / 50 Гц
Максимальный коммутируемый ток по каждому входу / выходу5 А
Количество входов управления2
Максимальное входное напряжение на входе управления «К ПУ «Питание усилителя 220В»250 В
Напряжение на входе управления «К ПУ «Питание усилителя 24 В»24 В
Защитаперегрузка по выходам и входу питания
Габариты480х88х320 мм (2U)
Вес5 кг
Комплектация Тромбон - БК
Блок коммутации1 шт.
Паспорт1 шт.
Инструкция по эксплуатации1 шт.
Распечатать информацию о товаре

Полезные файлы

Паспорт (88 Kb)Инструкция по эксплуатации (604 Kb)Каталог Тромбон 2017 (8.93 Mb)Сертификаты Тромбон (20.98 Mb)Типовые схемы СОУЭ Тромбон (14.25 Mb)
