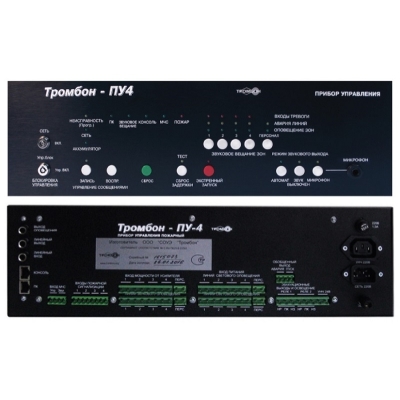

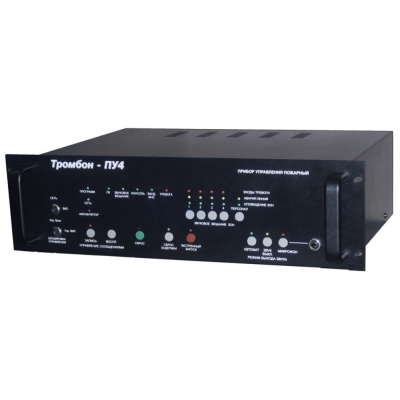

Тромбон - ПУ-4 ТРОМБОН Прибор управления оповещением

Прибор управления оповещением
Производитель: ТРОМБОН

Купить Тромбон - ПУ-4 ТРОМБОН по выгодным ценам в магазине СЕКТОР СБ:

Розница:51 052 руб.
Опт:51 052 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Тромбон - ПУ-4 ТРОМБОН:

Тромбон - ПУ-4 - многофункциональный прибор управления, позволяющий реализовать полноценную многозонную систему оповещения (СОУЭ 3 и 4 типов) и озвучивания зданий. Устройство изготовлено с учетом всех действующих нормативных требований и может применяться в торговых, общественных и административных зданиях, учебных и дошкольных заведениях, учреждениях здравоохранения и многих других.

Максимально в системе, построенной на базе Тромбон – ПУ-4 может быть 5 зон речевого оповещения, 1 из которых административная, и по 5 линий световых и звуковых оповещателей. Управление системой может выполняться в ручном режиме с панели управления и удаленных консолей или же автоматически по сигналам от ППКП пож. сигнализации, МЧС или других смежных систем безопасности. Также предусмотрена возможность трансляции объявлений или управления процессом эвакуации командами оператора, выдаваемыми с внешнего микрофона. Для предотвращения сбоев в системе прибор ведет постоянный контроль линий оповещения и связи с ППКП пож. сигнализации на обрыв, а также контролирует исправность пусковых цепей управляющих сигналов. Питание выполняется от сети 220 В 50 Гц, при отсутствии корой происходит автоматический переход на питание от встроенной АКБ 12 В, 7 А*ч.

Основные особенности:

  • 4 зоны речевого оповещения с отдельными входами сигналов от ППКП пож. сигнализации.
  • 1 дополнительная (административная) зона, оповещение в которой производится в первую очередь по сигналу с входа любой из зон.
  • 5 линий светового и 5 звукового оповещения с допустимой нагрузкой до 5 А.
  • Трансляция сообщений МЧС одновременно во все зоны.
  • Возможность подачи объявлений и управления процессом эвакуации через подключенный микрофон.
  • Установленный порядок приоритетов, при котором оповещение зон производится с учетом степени опасности (от большей к меньшей). Время задержки устанавливается пользователем при конфигурировании устройства.
  • Возможность ручной остановки оповещения в случае ложной сработки.
  • Контроль целостности линий оповещения и связи с ППКП пож. сигнализации.
  • Трансляция сигналов с любых источников, подключенных к линейному входу, в любые выбранные зоны (1 или несколько).
  • Трансляция сигналов с подключенных консолей в выбранные зоны.
  • Контроль состояния входов управляющих сигналов МЧС и ППКП пож. сигнализации.
  • 1 порт RS485 с питанием 12 В для подключения до 8 удаленных устройств управления (консолей).
  • 1 порт RS485 для программирования, диагностики и интеграции с другими системами безопасности здания.
  • Вход для подключения внешнего микрофона.
  • Возможность гибкой настройки различных алгоритмов оповещения.
  • Звуковой процессор с памятью на 2 речевых сообщения длительностью до 60 сек. 1 из сообщений транслируется в зону «персонала», второе – для остальных.
  • Релейные выходы для управления эвакуационным освещением и приводами замков на аварийных выходах.
  • Выходы «авария» и «пуск» для передачи сигналов о состоянии системы на внешние устройства.
  • Управление питанием подключенных усилителей мощности – по 1 выходу 220 В и 24 В.
  • Возможность сопряжения с системами видеонаблюдения Интеллект + и GOAL.
  • Основное питание от сети 220 В 50 Гц, резервное – от встроенной АКБ  12 В, 7 А*ч.
  • Переход на питание от АКБ при отсутствии сети 220 В производится в автоматическом режиме.
  • Контроль заряда АКБ + защита ее от глубокого разряда.
  • Выдача световых/звуковых сигналов при низком заряде АКБ.
  • Возможность блокирования органов управления с целью предотвращения несанкционированного доступа.
  • Информативная панель индикации.
  • Прочный металлический корпус 3U для монтажа в 19´ стойку.
  • Высокое качество сборки и материалов для стабильной работы устройства на протяжении многих лет.

Подробное описание

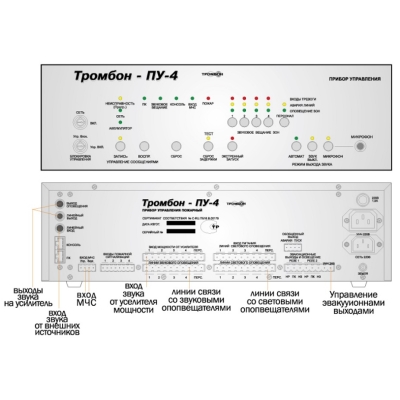

Схемы подключения Тромбон - ПУ-4

Схема подключения Тромбон - ПУ-4_1

Схема подключения Тромбон - ПУ-4

<< свернуть

Характеристики

Прибор управления оповещением Тромбон - ПУ-4
Количество входов пожарной сигнализации с контролем линий связи 4
Длительность командного сигнала на входе пожарной сигнализации 0.3 сек.
Количество линий звукового оповещения с контролем линий связи 5
Допустимая нагрузка в канале звукового оповещения 240 В, 5 А
Количество линий светового оповещения с контролем линий связи 5
Допустимая нагрузка в канале светового оповещения 240 В, 5 А
Выход управления питанием усилителей 220В 1
Допустимая нагрузка выхода управления питанием усилителей 220В 240 В, 5 А
Выход управления питанием усилителей 24В 1
Допустимая нагрузка выхода управления питанием усилителей 24В 35 В, 20 А
Обобщенный выход «Авария» 1
Обобщенный выход «Пуск» 1
Допустимая нагрузка на выходах «Авария» и «Пуск» 240 В, 5 А
Выходы для управления эвакуационным освещением и замками эвакуационных выходов 2
Допустимая нагрузка выходов управления эвакуационным освещением и замками 240 В, 5 А
Вход управления МЧС 1
Вход звукового сигнала МЧС 1
Чувствительность входа звукового сигнала МЧС 775 мВ
Вход для внешнего микрофона 1
Чувствительность микрофонного входа 5 мВ
Линейный вход звукового сигнала, стерео 1
Чувствительность линейного входа 250 мВ
Линейный выход звукового сигнала, стерео 1
Уровень сигнала на линейном выходе 250 мВ
Линейный выход оповещения, моно 1
Уровень сигнала на линейном выходе оповещения 250 мВ
Последовательный порт RS485 для подключения удаленных консолей управления 1
Последовательный порт RS485 для стыковки с другими системами 1
Количество / максимальная длительность сообщений в памяти магнитофона 2 / 60 сек
Задержка пуска оповещения до 2 сек
Время задержки с момента начала оповещения зон персонала до начала оповещения зон высокой опасности, 0/10/20/30/60/90/120/180/240 сек. или ручной запуск
Время задержки с момента начала оповещения зон высокой опасности до начала оповещения зон меньшей опасности 10/20/30/40/50/ 60/90/120/150/180 сек
Время задержки с момента начала оповещения зон меньшей опасности до начала общего оповещения всех зон объекта /20/30/60/90/120/180 сек. или ручной запуск
Основное питание АС 220 В, 50 Гц
Потребляемая мощность 30 Вт, в дежурном режиме - 15 Вт
Резервное питание от АКБ 12-14 В/7А*ч
Время работы от АКБ в дежурном режиме более 24 часов, в режиме оповещения не менее 3 часов
Температура эксплуатации +10 … +40 ºС

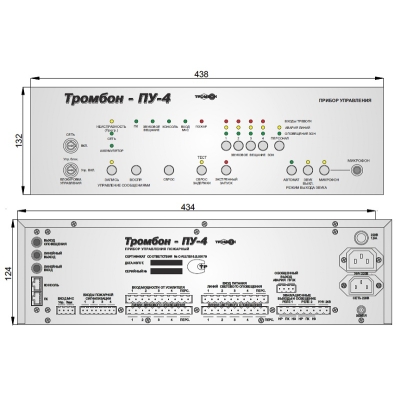

Габариты 438х321х132 мм (3U)
Вес 8 кг
