TitanVN16 СКАЙРОС Плата видеозахвата (снята с производства)

СКАЙРОС Плата видеозахвата (снята с производства) TitanVN16

Производитель: СКАЙРОС

Купить TitanVN16 СКАЙРОС по выгодным ценам в магазине СЕКТОР-СБ:

Для дилеров:Звоните!

В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание TitanVN16 СКАЙРОС:

Снята с производства!

TitanVN16 представляет собой плату видеозахвата, которая служит для физического подключения камер и регистрации полученных видеосигналов от них с целью дальнейшего преобразования в цифровой вид, сжатия, обработки, локального или удаленного просмотра и др.

Видеобластер функционирует под управлением цифровой видеосистемы VideoNet. Удобен в подключении. Идеален при внедрении системы видеоконтроля на существующем объекте с выделенной рабочей станцией на базе ПК. Применяется при организации удаленного наблюдения в учебных заведениях, супермаркетах, для круглосуточного видеоконтроля за дорожным движением, на стоянках, станциях, а также в составе систем управления зданием и т. д.

Поддержка одновременно 16 телекамер или других устройств на базе микрочипа Sony Effio; до 32 телекамер в режиме коммутации.
Обеспечение максимального фреймрейта до 400 кадров в секунду; до 192 к/с в режиме коммутации.
Гарантированное высокое разрешение видеосигнала до 720х576 по стандарту CVBS (1.0Vp-p, 75 Ом).
Возможно подключение 16 независимых линейных аудиоисточников (например, встроенных микрофонов видеокамер) с характеристиками 0,5-1 В, 8 бит/8 кГц с помощью разъемов PLD-02.
Видео- и аудиоустройства подключаются через BNC-входы кабельного разветвителя VN-BNC-cable, который поставляется вместе с видеобластером в базовой комплектации.
Кабельный разветвитель подключается к видеобластеру через внешний разъем DB-25, размещенный на торцевой части платы.
Нумерация BNC-разъемов соответствует номерам видеоканалов в VideoNet.
Плата захвата видео инсталлируется в гнездо PCI Express x4 материнской платы ПК.
Питающее напряжение в номиналах 3,3 и 12 V DC плата получает непосредственно через разъем PCI Express x4.
Плата совместима с управляющей ОС разрядностью 64 бит.
Может осуществлять контроль состояния охранных извещателей и управление контактами релейных выходов при совместном использовании с 2 платами MB-RIO 4/16, которые обеспечивает до 32 управляющих входов и до 8 управляемых выходов. Для этого на плате размещены 2 разъема BHR-26.
Требуется предварительная инсталляция драйверов, которые присутствуют на установочном CD VideoNet.

Подробное описание

Подключение видеобластера TitanVN16

<< свернуть

Характеристики

Плата видеозахвата TitanVN16

Видеовходы	16 каналов (32 в режиме коммутации)
Разрешение	CVBS (720x576)
Частота кадров	до 400 к/с (до 192 к/с в режиме коммутации)
Аудиовходы	16 каналов
Стандарт подаваемого аудиосигнала	типовое 0,5 В, максимальное 1 В; 8 бит/8 кГц
Тип аудиовхода	PLD-02
Кабельный разветвитель	есть; 16хBNC (1.0Vp-p, 75 Ом)
Вход для кабельного разветвителя	DB-25
Количество входов для модуля MB-RIO 4/16	2
Тип входа для модуля MB-RIO 4/16	BHR-26
Интерфейс подключения к ПК	PCI Express x4
Работа под управлением OC х64	да
Напряжение питания	3,3 В DС; 12 B DC (от разъема PCI Express x1)
Потребляемая мощность	не более 3 А (при 3,3 В DС); 0,5 А (при 12 В DС)
Рабочая температура	+5...+40 °С
Габариты	260x115x20 мм
Масса	0,42 кг

Распечатать информацию о товаре

Полезные файлы

Сертификат ТС о соответствии VideoNet-VMS, Diagnotex (849 Kb)Сертификат соответствия качества ISO 9001:2008 СКАЙРОС (204 Kb)Технический паспорт TitanVN16 (4.56 Mb)Сертификат ТС о соответствии VN16 (214 Kb)

Дополнительно

MB-RIO4/16 СКАЙРОС Модуль релейных выходов

Совместим с PowerVN4 Pro 4 AGC, TinyVN4 Pro3, PowerVN8, TitanVN16, 16 управляющих входов, 4 управляемых выхода типа "сухой контакт", NC/NO, +5…+40°С, соединительный шлейф в комплекте.

Розница:5 300 руб.
Опт:4 770 руб.
Для дилеров:Звоните!

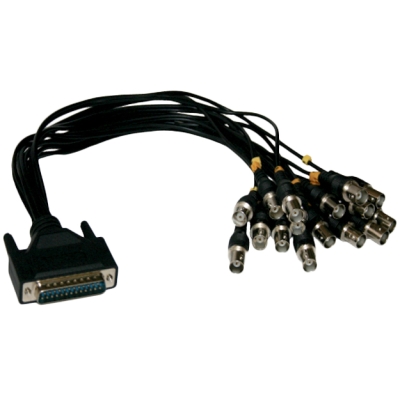

VN-BNC-cable СКАЙРОС Переходник
