AL-250SM ЭКСКОН Универсальный сдвиговый врезной электромагнитный замок

Универсальный сдвиговый врезной электромагнитный замок
Производитель: ЭКСКОН

Купить AL-250SM ЭКСКОН по выгодным ценам в магазине СЕКТОР СБ:

Розница:19 990 руб.
Опт:19 990 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AL-250SM ЭКСКОН:

ЭКСКОН AL-250SM - это универсальный сдвиговый врезной электромагнитный замок, который используется в системах контроля и управления доступом и предназначен для блокировки дверей любого типа (раздвижные, распашные, маятниковые). Благодаря множеству дополнительных аксессуаров, данный замок может быть смонторован в метталические, деревянные или стеклянные двери. Сила удерживания замка составляет порядка 250 кг, чего вполне достаточно для блокировки легких или средней тяжести дверей.

Основные отличительные особенности:

  • конструкция замка: корпусная часть и якорная часть;
  • сила удерживания 250 кг;
  • материал полотна двери: металл, дерево, стекло;
  • тип двери: раздвижные, распашные, маятниковые;
  • минимальная толщина двери для монтажа врезным способом 25 мм;
  • врезной скрытый или накладной монтаж;
  • универсальная установка как в горизонтальной, так и вертикальной плоскостях;
  • допустимый зазор между рабочими поверхностями 2 - 4 мм;
  • накладной монтаж возможен при помощи опциональных креплений: МК AL-250S (на металлические или деревянные двери), МК AL-250S-Glass (на стеклянные двери);
  • имеется встроенный датчик контроля состояния замка;
  • в комплекте имеется отдельный датчик ИО 102-15/1 для контроля положения двери;
  • возможна регулировка положения замка;
  • питание от источника постоянного тока в диапазоне от 10.8 до 27.6 В;
  • возможна установка в неотапливаемых помещениях с высокой влажностью (климатическое исполнение У2/IP54);
  • температурный режим эксплуатации от -40 до +40 °C;
  • для подключения предусмотрен кабельный вывод длиной 0.3 м.

Подробное описание

Схема подключения ЭКСКОН AL-250SM

Схема подключения ЭКСКОН AL-250SM

Варианты установки замка ЭКСКОН AL-250SM

Варианты установки замка ЭКСКОН AL-250SM

Габаритные размеры компонентов замка ЭКСКОН AL-250SM

Габаритные размеры корпусной части ЭКСКОН AL-250SM

Габаритные размеры якорной части ЭКСКОН AL-250SM

Габаритные размеры декоративной планки ЭКСКОН AL-250SM

Видео установки сдвигового электрмагнитного замка ЭКСКОН AL-250SM в двери


<< свернуть

Характеристики

Универсальный электромагнитный сдвиговый замок ЭКСКОН AL-250SM:
Тип: электромагнитный сдвиговый замок
Способы монтажа:
- врезной: +
- накладной: при использовании дополнительного кронштейна МК AL-250S
- на стеклянную дверь: при использовании дополнительного кронштейна МК AL-250S-Glass
Монтажное положение: вертикальное или горизонтальное
Тип двери: раздвижные, распашные, маятниковые
Материал двери: металл, дерево, стекло
Сторона открытия двери: любая
Толщина двери: не менее 25 мм
Допустимый эксплуатационный зазор между рабочими поверхностями обеих частей: 2-4 мм
Усилие удержания: 250 кг
Режим работы: нормально-открытый (NO)
Контроль состояния замка: встроенный датчик Холла
Контроль положения двери: отдельный магнитоконтактный извещатель ИО 102-15/1 (входит в комплект поставки)
Оповещение о попытках взлома +
Класс устойчивости к взлому: U2 по ГОСТ Р 52582-2006
Длина встроенного кабеля: 0.3 м
Параметры реле датчика блокировки замка:
- максимальный коммутируемый ток: 0,4 А
- максимальное коммутируемое напряжение: 60 В
Напряжение питания: от 10.8 до 27.6 B DC
Максимальный потребляемый ток:
- в режиме "ПОДБРОС" 0.8 А
- в режиме "УДЕРЖАНИЕ" 0.2 А при 12 В DC и 0.1 А при 24 В DC
Рабочая температура: от -40°С до +40°С
Климатическое исполнение: У2 по ГОСТ 15150-69
Класс защиты по ГОСТ 14254-2015: IP54
Относительная влажность: до 95% при 25˚С
Габаритные размеры:
- корпусная часть: 180х18.5х22 мм
- якорная часть: 170х18х18.5 мм
- декоративная планка: 180х22х10.5 мм
Масса: 0.8 кг
Срок службы: 5 лет

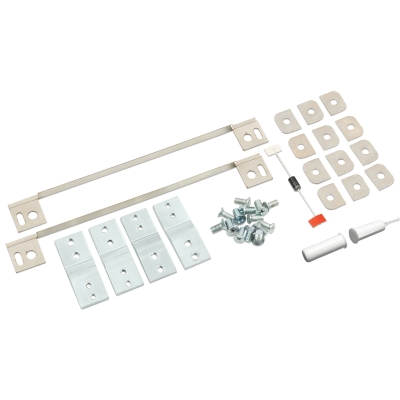

Комплект поставки:
Корпусная часть: 1 шт.
Якорная часть: 1 шт.
Прокладки 0.5 мм: 4 шт.
Прокладки 1 мм: 8 шт.
Планка декоративная: 2 шт.
Пластина переходная: 4 шт.
Винт М4х10: 6 шт.
Винт М5х10: 8 шт.
Диод 1N5406: 1 шт.
Магнитоконтактный извещатель ИО 102-15/1: 1 шт.
Руководство по эксплуатации: 1 шт.
