AL-400FP-12 ЭКСКОН Электромагнитный замок для пожарных систем

Электромагнитный замок для пожарных систем
Производитель: ЭКСКОН

Купить AL-400FP-12 ЭКСКОН по выгодным ценам в магазине СЕКТОР СБ:

Розница:9 650 руб.
Опт:9 650 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AL-400FP-12 ЭКСКОН:

Термостойкий электромагнитный замок AL-400FP-12 серии ALer - это специализированное устройство, применяющееся при оборудовании внутренних противопожарных дверей распашного типа аварийных и эвакуационных выходов с целью обеспечения надежного запирания прохода и гарантированного открытия в случае возникновения пожара или другой чрезвычайной ситуации. Конструктивно AL-400FP-12 состоит из двух частей – корпусной и якорной.

  • герметичное исполнение с широчайшим рабочим температурным диапазоном -30 °С...+85 °С и степенью защиты от пыли и влаги IP65 позволяет эксплуатировать электромагнитный замок на объектах промышленного назначения, за исключением агрессивных сред и условий, при которых на рабочих поверхностях частей замка образуются иней, лед, попадание и скопление влаги;
  • AL-400FP-12 может быть установлен на противопожарные двери с пределом огнестойкости EI60 по ГОСТ 30247-97, т. к. в обесточенном состоянии гарантированно выдерживает температуру +220 °С без возгорания элементов и выделения дыма в течение 60 мин;
  • избавление от эффекта остаточного намагничивания обеспечено с помощью подпружиненного латунного толкателя;
  • замок устанавливается в горизонтальном положении накладным способом: корпус монтируется на дверную коробку напротив ответной части - якоря, установленного непосредственно на дверном полотне; при этом, важным условием для обеспечения максимального удерживающего усилия и длительного срока службы с заданными эксплуатационными характеристиками без проведения техобслуживания является обязательное соблюдение плотного прилегания рабочих плоскостей обеих частей при закрытом положении двери;
  • модель AL-400FP-12 предполагает крепление якоря к створке двери без сквозного отверстия в дверном полотне с помощью пластины из основного комплекта;
  • качественное выполнение монтажа накладным методом в различных условиях и для любой конфигурации двери обеспечивает широкий ассортимент вспомогательных монтажных элементов, среди которых резьбовая пластина R400, угольник и декоративный кожух из монтажного комплекта MK AL-400;
  • данная модель гарантирует удерживающее усилие более 400 кг в соответствии с классом устойчивости U3 по ГОСТ Р 52582-2006;
  • устройство питается от источника 12 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
  • для осуществления контроля и сигнализации положения двери, а также для управления другими исполнительными устройствами в корпус замка встроен цифровой датчик Холла; при закрывании двери и запирании замка контакты реле встроенного датчика замыкаются; кроме основного назначения, датчик Холла сигнализирует о недостаточном уровне магнитного поля для запирания замка в связи с загрязнением рабочих поверхностей или нарушением точного взаиморасположения корпусной и якорной частей; таким образом, удерживающая сила уменьшается и, соответственно, контакты реле не замыкаются;
  • для снижения вредного влияния коммутационных помех шлейф датчика Холла рекомендуется подключать отдельным двухжильным кабелем;
  • элементы изделия герметизированы термостойким компаундом, а выводы для подключения выполнены огнеупорным кабелем марки КСРЭВнг-FRLS 4х0,5 длиной 40 cм;
  • AL-400FP-12 предназначен для эксплуатации только внутри помещений.

Подробное описание

Схема подключения AL-400FP ЭКСКОН

Схема подключения AL-400FP

<< свернуть

Характеристики

Электромагнитный замок для пожарных систем AL-400FP-12
Способ монтажа накладной
Монтажное положение горизонтальное
Тип двери средняя и тяжелая, внутренняя и наружная, деревянная и металлическая; распашная
Сторона открытия двери наружу ("от себя")
Усилие удержания 400 кг
Класс устойчивости U3 по ГОСТ Р 52582-2006
Предельная температура, при которой не выделяется дым и не возгораются элементы +220 °С в течение 60 мин
Режим нормально-открытый (NO)
Контроль положения двери и блокировки замка есть; цифровой датчик Холла
Длина кабеля 0,4 м
Напряжение питания 12 B DC
Максимальный потребляемый ток 0,55 А
Параметры реле датчика блокировки замка:
- максимальный коммутируемый ток 0,4 А
- максимальное коммутируемое напряжение 60 В
- контактное сопротивление не более 2 Ом
Степень защиты IP65
Рабочая температура -40 °С...+85 °С
Относительная влажность до 98%

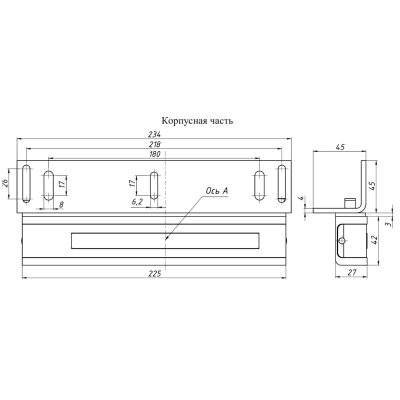

Габариты корпусной части 225х42х27 мм

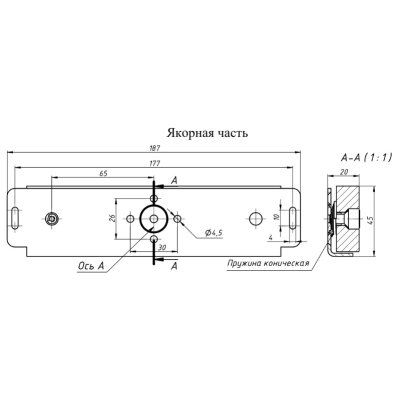

Габариты якорной части 162х42х14,5 мм
Масса 3,25 кг
Срок службы 5 лет
