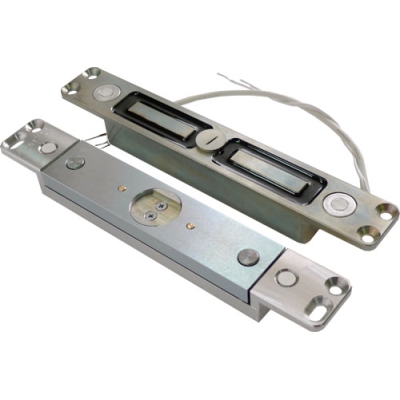

AL-700SH-12В ЭКСКОН Сдвиговый врезной электромагнитный замок

Сдвиговый врезной электромагнитный замок
Производитель: ЭКСКОН

Купить AL-700SH-12В ЭКСКОН по выгодным ценам в магазине СЕКТОР СБ:

Розница:16 650 руб.
Опт:16 650 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AL-700SH-12В ЭКСКОН:

Сдвиговый электромагнитный замок AL-700SH-12В используется при построении систем контроля доступа с повышенными требованиями к безопасности различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, толщина полотна которых 45 мм и более, при этом сторона открывания не имеет значения. Конструктивно AL-700SH-12В состоит из двух частей – корпусной и якорной.

  • замок устанавливается строго в горизонтальном положении врезным способом, обеспечивающим скрытность установки: корпус монтируется в дверную коробку, а якорь – в торец дверного полотна; при этом важным условием для обеспечения максимального удерживающего усилия на сдвиг и длительного срока службы без проведения техобслуживания является обязательное соблюдение эксплуатационного зазора между рабочими поверхностями обеих частей в пределах 2-5 мм и взаимного расположения друг относительно друга в продольном направлении ±2 мм;
  • для изменения зазора на корпусной части имеется удерживающий выступ, при повороте которого на 90° изменяется его значение на 1 мм;
  • накладной монтаж обеспечивается при использовании дополнительного монтажного комплекта МК AL-700S;
  • данная модель гарантирует удерживающее усилие на сдвиг более 700 кг в соответствии с классом устойчивости U4 по ГОСТ Р 52582-2006;
  • устройство питается от источника 12 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
  • для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроены датчик Холла и магнитоконтактный извещатель, а в якорь – два магнита; при закрывании двери и блокировке электромагнитного замка контакты реле датчиков замыкаются; кроме того, встроенный датчик Холла участвует в механизме активации блокировки замка, который разделен на два режима с целью экономии потребления энергии: в режиме «ПОДБРОС» якорь притягивается в момент закрытия при включении обмоток замка большим током намагничивания по сигналу датчика; по истечении 4-6 с замок переходит в режим «УДЕРЖАНИЕ» с пониженным током потребления;
  • встроенный цифровой датчик Холла также выполняет функцию раннего обнаружения и оповещения о попытках взлома замка; так, во время взлома при прикладываемом усилии 400 кг и более датчик размыкает "сухие" контакты реле, передавая тревогу, например, на пульт охранного наблюдения;
  • AL-700SH-12В предназначен для эксплуатации в неотапливаемых помещениях или на улице под навесом.

Подробное описание

Схема подключения ЭКСКОН AL-700SH-12В

Схема подключения AL-700S

Установка сдвигового электрмагнитного замка ЭКСКОН AL-700SH-12В


<< свернуть

Характеристики

Электромагнитный замок сдвиговый AL-700SH-12В
Способ монтажа врезной; накладной при использовании дополнительных кронштейнов
Монтажное положение горизонтальное
Тип двери тяжелая внутренняя деревянная, металлическая, стеклянная; распашная и маятниковая
Сторона открытия двери любая
Толщина двери не менее 45 мм
Допустимый эксплуатационный зазор между рабочими поверхностями обеих частей 2-5 мм
Усилие удержания 700 кг
Класс устойчивости U4 по ГОСТ Р 52582-2006
Режим нормально-открытый (NO)
Контроль положения двери и блокировки замка есть; датчик Холла и магнитоконтактный извещатель
Оповещение о попытках взлома есть; датчик Холла
Уровень давления на дверь для оповещения 400 кг
Длина кабеля 0,3 м
Напряжение питания 12 B DC
Максимальный потребляемый ток:
- в режиме "ПОДБРОС" 1,45 А
- в режиме "УДЕРЖАНИЕ" 0,35 А
Параметры реле датчика блокировки замка:
- максимальный коммутируемый ток 0,4 А
- максимальное коммутируемое напряжение 60 В
Параметры реле датчика положения двери:
- коммутируемый ток геркона 1 мА...0,25 А
- коммутируемое напряжение геркона 50 мВ...72 В
Рабочая температура -40 °С...+40 °С
Степень защиты IP54

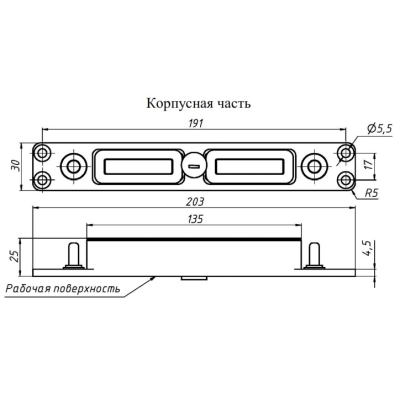

Габариты корпусной части 203х30х25 мм

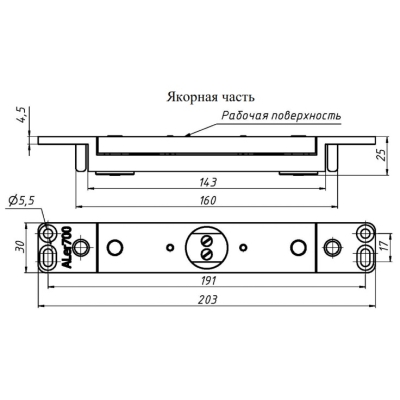

Габариты якорной части 203х30х25 мм
Масса 1,5 кг
Срок службы 5 лет

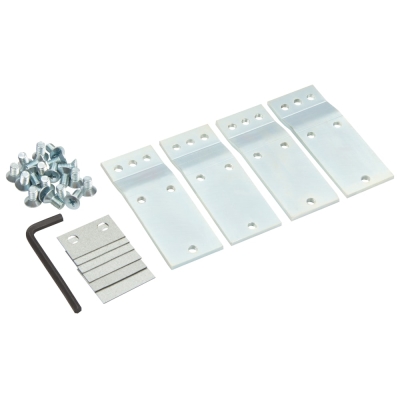

Комплект поставки:
Корпусная часть: 1 шт.
Якорная часть: 1 шт.
Ключ шестигранный S=4 мм: 1 шт.
Регулировочные прокладки (0,5мм): 6 шт.
Переходная пластина для металлических дверей: 4 шт.
Винт М5х10 (потай.): 20 шт.
Диод 1N5406: 1 шт.
Руководство по эксплуатации: 1 шт.
