AL-700SH-24В ЭКСКОН Электромагнитный замок сдвиговый

AL-700SH-24В ЭКСКОН Электромагнитный замок сдвиговыйЭКСКОН Электромагнитный замок сдвиговый AL-700SH-24ВЭКСКОН Электромагнитный замок сдвиговый AL-700SH-24ВЭКСКОН Электромагнитный замок сдвиговый AL-700SH-24В
ЭКСКОН Электромагнитный замок сдвиговый AL-700SH-24ВЭКСКОН Электромагнитный замок сдвиговый AL-700SH-24ВЭКСКОН Электромагнитный замок сдвиговый AL-700SH-24В

Производитель:  ЭКСКОН

Купить AL-700SH-24В ЭКСКОН по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:12 738 руб.
Оптовая цена:12 738 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AL-700SH-24В ЭКСКОН:

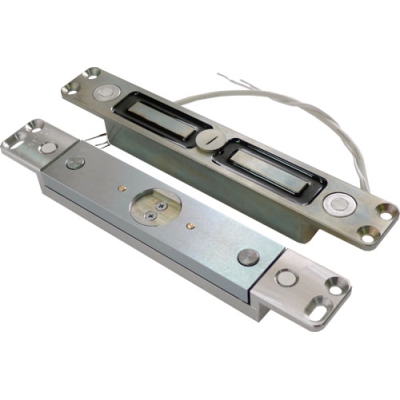

Сдвиговый электромагнитный замок AL-700SH-24В используется при построении систем контроля доступа с повышенными требованиями к безопасности различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, толщина полотна которых 45 мм и более, при этом сторона открывания не имеет значения. Конструктивно AL-700SH-24В состоит из двух частей – корпусной и якорной.

  • замок устанавливается строго в горизонтальном положении врезным способом, обеспечивающим скрытность установки: корпус монтируется в дверную коробку, а якорь – в торец дверного полотна; при этом важным условием для обеспечения максимального удерживающего усилия на сдвиг и длительного срока службы без проведения техобслуживания является обязательное соблюдение эксплуатационного зазора между рабочими поверхностями обеих частей в пределах 2-5,5 мм и взаимного расположения друг относительно друга в продольном направлении ±2 мм;
  • для изменения зазора на корпусной части имеется удерживающий выступ, при повороте которого на 90° изменяется его значение на 1 мм;

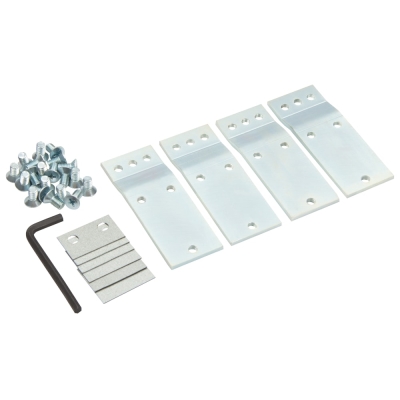

  • накладной монтаж обеспечивается при использовании дополнительного монтажного комплекта МК AL-700S;
  • данная модель гарантирует удерживающее усилие на сдвиг более 700 кг в соответствии с классом устойчивости U4 по ГОСТ Р 52582-2006;
  • устройство питается от источника 24 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
  • для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроены датчик Холла и магнитоконтактный извещатель, а в якорь – два магнита; при закрывании двери и блокировке электромагнитного замка контакты реле датчиков замыкаются; кроме того, встроенный датчик Холла участвует в механизме активации блокировки замка, который разделен на два режима с целью экономии потребления энергии: в режиме «ПОДБРОС» якорь притягивается в момент закрытия при включении обмоток замка большим током намагничивания по сигналу датчика; по истечении 4-6 с замок переходит в режим «УДЕРЖАНИЕ» с пониженным током потребления;
  • встроенный цифровой датчик Холла также выполняет функцию раннего обнаружения и оповещения о попытках взлома замка; так, во время взлома при прикладываемом усилии 400 кг и более датчик размыкает "сухие" контакты реле, передавая тревогу, например, на пульт охранного наблюдения;
  • AL-700SH-24В предназначен для эксплуатации только внутри помещений.

Подробное описание

Схема подключения AL-700SH ЭКСКОН

Схема подключения AL-700S

<< свернуть

Характеристики

Электромагнитный замок сдвиговый AL-700SH-24В
Способ монтажаврезной; накладной при использовании дополнительных кронштейнов
Монтажное положениегоризонтальное
Тип дверитяжелая внутренняя деревянная, металлическая, стеклянная; распашная и маятниковая
Сторона открытия дверилюбая
Толщина дверине менее 45 мм
Допустимый эксплуатационный зазор между рабочими поверхностями обеих частей2-5,5 мм
Усилие удержания700 кг
Класс устойчивостиU4 по ГОСТ Р 52582-2006
Режимнормально-открытый (NO)
Контроль положения двери и блокировки замкаесть; датчик Холла и магнитоконтактный извещатель
Оповещение о попытках взломаесть; датчик Холла
Уровень давления на дверь для оповещения400 кг
Длина кабеля0,3 м
Напряжение питания24 B DC
Максимальный потребляемый ток:
- в режиме "ПОДБРОС"0,75 А
- в режиме "УДЕРЖАНИЕ"0,18 А
Параметры реле датчика блокировки замка:
- максимальный коммутируемый ток0,4 А
- максимальное коммутируемое напряжение60 В
Параметры реле датчика положения двери:
- коммутируемый ток геркона1 мА...0,3 А
- коммутируемое напряжение геркона20 мВ...72 В
Рабочая температура-10 °С...+35 °С
Степень защитыIP20

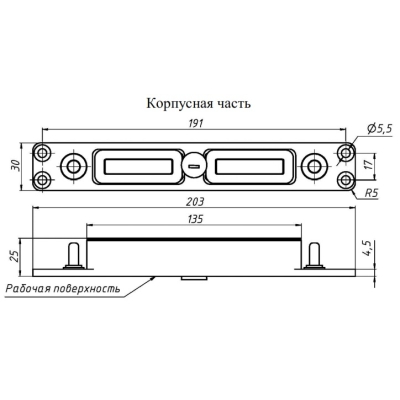

Габариты корпусной части203х30х25 мм

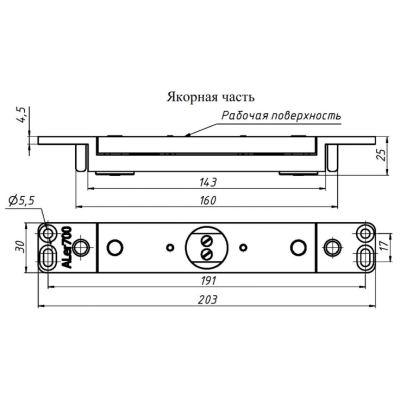

Габариты якорной части203х30х25 мм
Масса1,5 кг
Срок службы5 лет
