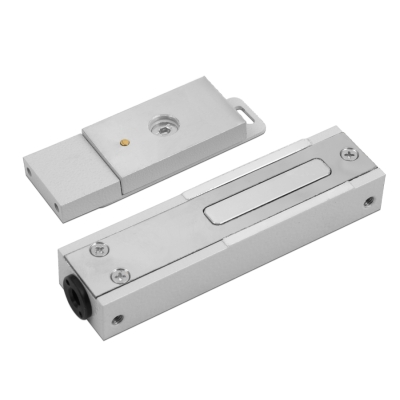

AL-FM-M20-G-24-M ЭКСКОН Взрывозащищенный электромагнитный замок с герконом

Взрывозащищенный электромагнитный замок с герконом
Производитель: ЭКСКОН

Купить AL-FM-M20-G-24-M ЭКСКОН по выгодным ценам в магазине СЕКТОР СБ:

Розница:30 450 руб.
Опт:30 450 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AL-FM-M20-G-24-M ЭКСКОН:

ЭКСКОН AL-FM-M20-G-24-M - это взрывозащищенный электромагнитный замок, который предназначен для блокировки легких распашных дверей во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-2011), а также любых помещениях или на улице (калитки, ворота). По своему назначению, данная модель замка является универсальной, может монтироваться как в горизонтальной, так и в вертикальной плоскостях, при этом сторона открытия двери не имеет значения. Сила удерживания замка составляет порядка 1000 H (100 кгс).

Основные отличительные особенности:

  • конструкция замка: корпусная часть и якорная часть;
  • сила удерживания 100 кгс (1000 Н);
  • материал полотна двери: дерево;
  • тип двери: распашные;
  • накладной монтаж;
  • универсальная установка как в горизонтальной, так и вертикальной плоскостях;
  • эксплуатация во взрывоопасных зонах класса 1, 21, 2 и 22 (ГОСТ IEC 60079-14-20110);
  • маркировка взрывозащиты 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X по ГОСТ 31610.0-2014 (IEC 60079-0:2011);
  • встроенный датчик положения двери (геркон);
  • питание от источника 24 В DC (0.17 А);
  • климатическое исполнение О1 (от -60°C до +50°C, степень защиты IP67);
  • для подключения предусмотрен кабельный вывод длиной 2 м (опционально можно увеличить до 10 м);
  • подводка кабеля к замку осуществляется в металлорукаве типа МРПИ-8 (в комплект не входит).

Обратите внимание! Замок ЭКСКОН AL-FM-M20 доступен для заказа в нескольких модификациях (см. "Структура условного обозначения для ЭКСКОН AL-FM-M20"). Весь модельный ряд замков ЭКСКОН AL-FM-M20 приведен в табличке:

Модельный ряд замков ЭКСКОН AL-FM-M20

Подробное описание

Структура условного обозначения замков ЭКСКОН AL-FM-M20

Структура условного обозначения замков ЭКСКОН AL-FM-M20

Схема подключения

Схема подключения ЭКСКОН AL-FM-M20

Конструкция и комплектация

Конструкция и комплектация ЭКСКОН AL-FM-M20

Габаритные размеры

Габаритные размеры ЭКСКОН AL-FM-M20

<< свернуть

Характеристики

Электромагнитный замок ЭКСКОН AL-FM-M20-G-24-M:
Тип: взрывозащищенный электромагнитный замок
Способы монтажа:
- врезной: -
- накладной: +
- на стеклянную дверь: -
Монтажное положение: вертикальное или горизонтальное
Тип двери: распашные
Материал двери: дерево
Сторона открытия двери: любая
Толщина двери: любая
Усилие удержания: 1000 Н (100 кгс)
Остаточное намагничивание при отключении питания: не более 0.5 кгс
Режим работы: нормально-открытый (NO)
Контроль состояния замка: -
Контроль положения двери: есть, встроенный датчик положения двери
Оповещение о попытках взлома -
Параметры датчика положения двери (геркона):
- максимальная коммутируемая мощность: 5 Вт
- диапазон коммутируемых токов: от 1 мкА до 0.3 А
- диапазон коммутируемых напряжений: от 50 мВ до 100 В
- контактное сопротивление: 0.2 Ом
- зона срабатывания геркона при смещении якоря: 4 x 4 мм
Класс устойчивости к взлому: -
Длина встроенного кабеля: 2 м (опционально до 10 м)
Способ подводки кабеля: в металлорукаве тип МРПИ-8 (в комплект не входит)
Напряжение питания: 24 B DC (+15/-10%)
Максимальный потребляемый ток: 0.17 А
Маркировка взрывозащиты: 1Ex mb II T4 Gb X / Ex mb IIIC T80°C Db X по ГОСТ 31610.0-2014 (IEC 60079-0:2011)
Эксплуатация во взрывоопасных зонах: класс 1, 21, 2 и 22 согласно ГОСТ IEC 60079-14-2011
Климатическое исполнение: О1 по ГОСТ 15150-69
Рабочая температура: от -60°С до +50°С
Класс защиты по ГОСТ 14254-2015: IP67
Относительная влажность: до 98% при 25˚С
Класс защиты от поражения электрическим током: I по ГОСТ 12.2.007.0-75
Габаритные размеры (ДхШхВ):
- корпусная часть: 140х36х22 мм
- якорная часть: 92.5х36х10.5мм
Масса: 1.7 кг
Цвет: серый (RAL 9006)
Срок службы: 5 лет
Гарантия: 1 год
Комплект поставки:
Корпусная часть: 1 шт.
Якорная часть: 1 шт.

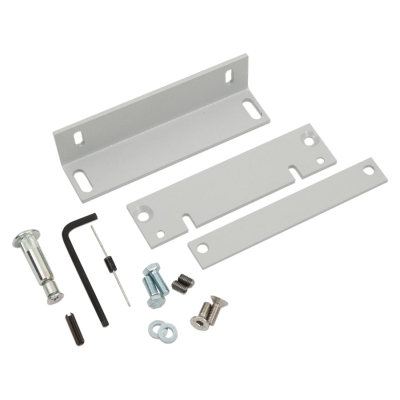

Комплект крепежа для корпуса и якоря: 1 шт.
Защитный диод 1N5406: 1 шт.
Варистор JVR-14N470K: 1 шт.
Ключ шестигранный S4: 1 шт.
Комплект документации (руководство пользователя, гарантия, монтажный шаблон и т.п.): 1 шт.
