МЕТА: Трансляция и оповещение

Максимальное количество воспроизводимых дорожек - 22, диапазон воспроизводимых частот по линейным выходам - 100 Гц — 15000 Гц, диапазон воспроизводимых частот по выходам ВЫХОД СТЕРЕО; КОНТР ВОСПР - 40 Гц — 18000 Гц, номинальное входное напряжение по симметричным входам ВХОД; ВХОД ПРИОР - 775 мВ при нагрузке 5 кОм, номинальное выходное напряжение по регулируемым несимметричным выходам: ВЫХОД СТЕРЕО - 775 мВ при нагрузке 10 кОМ, КОНТР ВОСПР - 2500 мВ при нагрузке 50 кОМ, напряжение питания - ~220 В 50 Гц, потребляемая мощность - 15 Вт, потребляемый ток от резервного источника питания - ≤0,6 А / ≤0,4 А в ждущем режиме, габаритные размеры, не более - 482x132x390 мм, масса - 7 кг.

Номинальное входное напряжение, по симметричному входу ЛИНЕЙНЫЙ ВХОД - 775 мВ, номинальное выходное напряжение по симметричному выходу ЛИНЕЙНЫЙ ВЫХ - 775 мВ при нагрузке более 5 кОм, номинальное выходное напряжение по регулируемым несимметричным выходам: ВЫХОД СТЕРЕО - 775 мВ при нагрузке не менее 10 кОм, КОНТР ВОСПР - 2500 мВ при нагрузке не менее 50 Ом, диапазон воспроизводимых частот по линейным выходам - 100 - 15000 Гц, диапазон воспроизводимых частот по выходам ВЫХОД СТЕРЕО, КОНТР ВОСПР - 40 - 18000 Гц, максимальное количество воспроизводимых файлов - 99 (в режиме внешнего прямого управления -20), напряжение питания - ~ 220 В 50 Гц, потребляемая мощность, не более - 5 Вт, ток, потребляемый от резервного источника питания 24 В - 0,2А, габаритные размеры - 482x44x290 мм, масса - 4 кг.

Количество дорожек записи - 8, количество линейных выходов («ЛИН.ВЫХОД») - 1, количество контрольных выходов («КОНТРОЛЬ») - 1, номинальное напряжение выходного сигнала выхода «ЛИН.ВЫХОД» (выход симметричный) - 0,775 В, номинальное сопротивление нагрузки выхода «ЛИН.ВЫХОД» - 600 Ом, номинальное напряжение выходного сигнала выхода «КОНТРОЛЬ» (выход несимметричный) - 2,5 В, номинальное сопротивление нагрузки выхода «КОНТРОЛЬ» - 100 Ом, диапазон воспроизводимых частот, при неравномерности АЧХ не более 3дБ, не уже - 50 … 18000 Гц, напряжение на входных незамкнутых управляющих контактах разъема «УПРАВЛЕНИЕ» - +24 В, ток обтекания замкнутых входных управляющих контактов разъема «УПРАВЛЕНИЕ» - ≤5 мА, тип выходных управляющих каналов разъема «УПРАВЛЕНИЕ» - «открытый коллектор», выходное напряжение выхода «ВЫХОД +5 В» разъема «УПРАВЛЕНИЕ» - +5 В, максимальный выходной ток выхода «ВЫХОД +5 В» разъема «УПРАВЛЕНИЕ» - 100 мА, объем памяти совместимой карты SD - 32 … 2000 мб., номинальное напряжение сетевого питания - ~187 … 242 В, потребляемая мощность, не более - 5 Вт, габаритные размеры, не более - 482x44x320 мм, масса, не более - 4 кг.

Количество дорожек записи - 8, количество линейных выходов («ЛИН.ВЫХОД») - 1, количество контрольных выходов («КОНТРОЛЬ») - 1, номинальное напряжение выходного сигнала выхода «ЛИН.ВЫХОД» (выход симметричный) - 0,775 В, номинальное сопротивление нагрузки выхода «ЛИН.ВЫХОД» - 600 Ом, номинальное напряжение выходного сигнала выхода «КОНТРОЛЬ» (выход несимметричный) - 2,5 В, номинальное сопротивление нагрузки выхода «КОНТРОЛЬ» - 100 Ом, диапазон воспроизводимых частот, при неравномерности АЧХ не более 3дБ, не уже - 50 … 18000 Гц, напряжение на входных незамкнутых управляющих контактах разъема «УПРАВЛЕНИЕ» - +24 В, ток обтекания замкнутых входных управляющих контактов разъема «УПРАВЛЕНИЕ» - ≤5 мА, тип выходных управляющих каналов разъема «УПРАВЛЕНИЕ» - «открытый коллектор», максимальное напряжение, коммутируемое выходными управляющими каналами - 24 В, выходное сопротивление управляющих каналов разъема «УПРАВЛЕНИЕ» - 470 Ом, выходное напряжение выхода «ВЫХОД +5 В» разъема «УПРАВЛЕНИЕ» - +5 В, максимальный выходной ток выхода «ВЫХОД +5 В» разъема «УПРАВЛЕНИЕ» - 100 мА, объем памяти совместимой карты SD - 32 … 2000 мб., номинальное напряжение сетевого питания - ~187 … 242 В, потребляемая мощность, не более - 5 Вт, габаритные размеры, не более - 482x44x320 мм, масса, не более - 4 кг.

Выходное звуковое симметричное напряжение, при нагрузке не менее 5 кОм - 0,775 В (0 дБ), диапазон частот не менее - 100-12000 Гц, выходной двуполярный код управления размахом не менее - 10В, номинальное напряжение сетевого питания - 220 ±22 В 50 Гц, потребляемая мощность - 15Вт, номинальное напряжение резервного источника питания - +24В, потребляемый ток от резервного источника, не более - 0,5А, габаритные размеры - 482х48х330 мм, масса - 3,6 кг.

Количество каналов записи/воспроизведения - 10, длительность записи канала - 20 с, полоса рабочих частот тракта записи/воспроизведения, не уже - 300 - 4000 Гц, чувствительность входа «ЛИН ВХОД» - 0,775 В, уровень сигнала на выходах «1-10, ОБЩ» - 0,775 В, потребляемая мощность, не более - 20 Вт, номинальное напряжение питания - ~220 В / =24 В, габариты - 482x44x360 мм, масса - 3 кг.

Количество зон оповещения - 3, количество речевых процессоров - 2, длительность записи каждого речевого процессора - 28 с, диапазон воспроизводимых частот по линейному выходу трансляции - 70-18000 Гц, диапазон воспроизводимых частот по линейному выходу оповещения: для режима ПО - 100 Гц-5000 Гц, для режима ГО, ПД - 70 Гц-12000 Гц, для режима СДС - 200 Гц-12000 Гц, задержка включения автоматического речевого оповещения при пожаре - 0,5; 1; и 2 мин, задержка по работе РП 2 - 0,5-9 мин., максимальный коммутируемый ток выхода «АВАРИЯ ВЫХОД» - ≤0,1 А при U ≤50 В, коммутируемый ток выхода «ДИСТ. УПР.» - ≤10 А при U=27 В, потребляемая мощность: в дежурном режиме - ≤8 ВА, в режиме оповещения - ≤8 ВА, в режиме заряда - ≤15 ВА, номинальное напряжение аккумулятора - 12 В, емкость аккумулятора - 7-9 А /ч, максимальное время заряда аккумулятора - 24 ч, габаритные размеры - 482x132x430 мм, масса: без аккумулятора - 10 кг, с аккумулятором - 12,5 кг.

Количество линий оповещения - 9, диапазон контролируемых значений сопротивлений нагрузки линии - 20 Ом - 900 Ом, коммутируемый ток клеммы «ДИСТ. УПР.» - ≤10 А при U = 27B, напряжение питания - ~220 В 50 Гц, потребляемая мощность - 22 Вт, потребляемый ток от резервного источника питания - 0,6 А, габаритные размеры - 482x132x380 мм, масса - 9,2 кг.

Максимальное количество подключаемых ППК - 20, тип управляющего устройства, подключаемого к клеммникам «НОМЕР ППК» - нормально-разомкнутый «сухой» контакт, выходной ток, не более - 1 мА, ток, потребляемый от блоков МЕТА 9401 ил МЕТА 9402, не более - 5 мА, габаритные размеры - 482x132x60 мм, масса - 2 кг.

Нагрузочная способность управляемых сетевых выходов - 5 А (100000 циклов), нагрузочная способность управляющих "сухих" контактов - 100 мА, дискретность программы - 1 минута, цикл программы - 1 неделя, суточный ход при температуре 20 ± 5°С, не более - 1,5 c, максимальное число вводимых команд - 100, тип вводимых команд - включение канала, отключение канала, вкл/откл на 1с - 9 мин 59с Виды исполнительных устройств каналов таймера - коммутатор звукового сигнала, норм. разомкнутые "сухие" контакты, управляемый сетевой выход, количество каналов - 2, мощность, потребляемая от сети электропитания, 220 В, 50 Гц, не более - 10 Вт, габариты - 482x44x320 мм, масса - 2,5 кг.

Количество подключаемых пультов, не более - 4, диапазон передаваемых частот - 200 Гц — 10000 Гц, номинальное напряжение симметричного выхода ВЫХ.МИКР - 0,775 В, номинальный уровень входного симметричного сигнала управления - 10 В, период тактовых импульсов управления - 14 … 15 мс, напряжение питания - ~220 В 50 Гц, потребляемая мощность - 5 Вт, потребляемый ток от резервного источника питания - 0,1 А, габаритные размеры, не более - 482x132x430 мм, масса - 8 кг.

Ток отсечки автоматической защиты встроенного автомата-выключателя - 20 А, напряжение вспомогательного источника питания - +24 В/0,5 А, напряжение питания - ~ 220 В 50 Гц, потребляемая от сети мощность при ненагруженном вых. дополнительного источника - 5 Вт, количество выходных сетевых розеток ~220 В 50 Гц - 10 шт. (2 неупр. + 8 упр.), габаритные размеры - 482x132x395 мм, масса - 4 кг.

Напряжение АКБ - 12 В, емкость АКБ - 7 Ач, ограничение тока заряда АКБ - 0,7 … 0,8 А, максимальное время заряда АКБ - 24 ч, максимальное напряжение на выходе без нагрузки - ±54 … 55 В, напряжение на выходе при общем макс. вых. токе 5А и заряженных аккумуляторах - ±51 … 53 В, мин. напряжение на выходе при разряженных аккумуляторах - ±40 … 42 В, количество выходных сетевых розеток ~220 В 50 Гц - 2 шт., количество выходных клемм +48 В - 2 шт., напряжение питания - ~220 В 50 Гц, потребляемая мощность: в режиме заряда - 120 ВА, в дежурном режиме - 10 ВА, габаритные размеры - 482x132x420 мм, масса: без аккумуляторов - 13 кг, с аккумуляторами - 33 кг.

Напряжение АКБ - 12 В, емкость АКБ - 7 Ач, ограничение тока заряда АКБ - 0,7 … 0,8 А, максимальное время заряда АКБ - 24 ч, максимальное напряжение на выходе без нагрузки - +27 … +27,5 В, напряжение на выходе при общем макс. вых. токе 5А и заряженных аккумуляторах - +26 … +26,5 В, мин. напряжение на выходе при разряженных аккумуляторах - +20 … +21 В, количество выходных сетевых розеток ~220 В 50 Гц - 4 шт., количество выходных клемм +24 В - 4 шт., напряжение питания - ~220 В 50 Гц, потребляемая мощность: в режиме заряда - 15 ВА, в дежурном режиме - 3 ВА, габаритные размеры - 482x132x370 мм, масса: без аккумуляторов - 8,4 кг, с аккумуляторами - 13,1 кг.

Напряжение питания - ~220 В 50 Гц, габаритные размеры - 482x88x100 мм, масса - 2 кг.

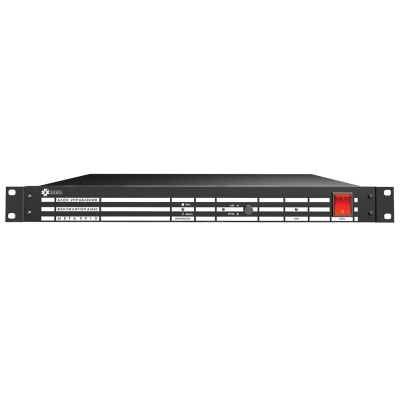

Диапазон контролируемых значений температуры, не уже - 30-60 °С, номинальное выходное напряжение зажимов «ПИТАНИЕ» при сетевом питании - 24 В, максимальный выходной ток зажимов «ПИТАНИЕ» - ≤1 А, максимальный коммутируемый ток исполнительных контактов - 5 А, питание от сети / источника постоянного тока - ~ 220 В 50 Гц / =24 В, потребляемая мощность от сети без подключённых вентиляторов - ≤5,5 Вт, потребляемый ток от блока резервного питания - ≤40 мА, габаритные размеры - 482x44x230 мм, масса - 3,4 кг.

Система рупорных громкоговорителей 1200 Вт, входное напряжение 100/120 В, номинальное входное сопротивление, при напряжении 100/120 В - 8,33/12 ОМ, уровень характеристической чувствительности в полосе частот (0,3-3,5) кГц, не менее - 117 дБ, максимальный уровень звукового давления, дБ (Рм, 1 м) - 148 дБ, диапазон воспроизводимых частот - 300-6000 Гц, угол излучения, (1 кГц, -6дБ) -90º, габаритные размеры - 1125x352x250 мм, масса - 60 кг, IP65.

Система рупорных громкоговорителей 200 Вт, входное напряжение 100/120 В, номинальное входное сопротивление, при напряжении 100/120 В - 50/72 ОМ, уровень характеристической чувствительности в полосе частот (0,3-3,5) кГц, не менее - 109 дБ, максимальный уровень звукового давления, дБ (Рм, 1 м) - 132 дБ, диапазон воспроизводимых частот - 300-6000 Гц, угол излучения, (1 кГц, -6дБ) -90º, габаритные размеры - 490x176x250 мм, масса - 11 кг, IP65.

Система рупорных громкоговорителей 400 Вт, входное напряжение 100/120 В, номинальное входное сопротивление, при напряжении 100/120 В - 25/36 ОМ, уровень характеристической чувствительности в полосе частот (0,3-3,5) кГц, не менее - 112 дБ, максимальный уровень звукового давления, дБ (Рм, 1 м) - 138 дБ, диапазон воспроизводимых частот - 300-6000 Гц, угол излучения, (1 кГц, -6дБ) -90º, габаритные размеры - 810x176x250 мм, масса - 20 кг, IP65.

Система рупорных громкоговорителей 500 Вт, входное напряжение 100/120 В, номинальное входное сопротивление, при напряжении 100/120 В - 20/28,8 ОМ, уровень характеристической чувствительности в полосе частот (0,3-3,5) кГц, не менее - 113 дБ, максимальный уровень звукового давления, дБ (Рм, 1 м) - 140 дБ, диапазон воспроизводимых частот - 300-6000 Гц, угол излучения, (1 кГц, -6дБ) -90º, габаритные размеры - 965x176x250 мм, масса - 24 кг, IP65.

Система рупорных громкоговорителей 600 Вт, входное напряжение 100/120 В, номинальное входное сопротивление, при напряжении 100/120 В - 16,7/24 ОМ, уровень характеристической чувствительности в полосе частот (0,3-3,5) кГц, не менее - 114 дБ, максимальный уровень звукового давления, дБ (Рм, 1 м) - 142 дБ, диапазон воспроизводимых частот - 300-6000 Гц, угол излучения, (1 кГц, -6дБ) -90º, габаритные размеры - 1125x176x250 мм, масса - 30 кг, IP65.

Система рупорных громкоговорителей 800 Вт, входное напряжение 100/120 В, номинальное входное сопротивление, при напряжении 100/120 В - 12,5/18 ОМ, уровень характеристической чувствительности в полосе частот (0,3-3,5) кГц, не менее - 117 дБ, максимальный уровень звукового давления, дБ (Рм, 1 м) - 146 дБ, диапазон воспроизводимых частот - 300-6000 Гц, угол излучения, (1 кГц, -6дБ) -90º, габаритные размеры - 810x352x250 мм, масса - 40 кг, IP65.

Выходная мощность - 50 Вт, количество зон оповещения - 1, выходное напряжение в линии речевых оповещателей - 30 В, выходной ток питания световых оповещателей - 0,5 А, выходное напряжение в линии световых оповещателей - 24 В, напряжение питания - 24 В, потребляемый ток в дежурном режиме без учета световых оповещателей, не более - 0,1 А, потребляемый ток в тревожном режиме без учета световых оповещателей, не более - 1,4 А, габаритные размеры, не более - 352x275x70 мм, масса, не более - 3 кг.

Напряжение питающей сети - 185-242 В, номинальное значение выходного напряжения при питании от сети 220 В 50 Гц - 27,5 В, номинальное значение выходного напряжения при питании от АКБ - 24 В, максимальный выходной ток при питании от сети - 4,3 А, максимальный выходной ток при питании от АКБ - 4,3 А, рекомендуемая емкость АКБ - 7-12 Ач, количество аккумуляторов - 2 шт., габаритные размеры, не более - 352x275x110 мм, масса, не более - 5,4 кг.

Напряжение питания от Соловей-ЦБ - 24 В, потребляемый ток, не более - 14 мА, номинальный ток сигнала управления - 3 мА, диапазон воспроизводимых и передаваемых частот - 100-10000 Гц, габаритные размеры, не более - 155x124x50 мм, масса, не более - 0,7 кг.

Передача сигналов на 4 прибора речевого оповещения СОЛОВЕЙ, напряжение питания от Соловей-ЦБ - 24 В, потребляемый ток, не более - 14 мА, номинальный ток сигнала управления - 3 мА, диапазон воспроизводимых и передаваемых частот - 100-10000 Гц, габаритные размеры, не более - 155x165x50 мм, масса, не более - 0,9 кг.

Выходная мощность - 50 Вт, количество зон оповещения - 1, выходное напряжение в линии речевых оповещателей - 30 В, выходной ток питания световых оповещателей - 0,5 А, выходное напряжение в линии световых оповещателей - 24 В, количество перезаписываемых сообщений - 2, длительность каждого сообщения - 18 сек, количество подключаемых пультов - 2, длина линии связи с пультом, не более - 500 м, напряжение питания - 24 В, потребляемый ток в дежурном режиме без учета световых оповещателей, не более - 0,1 А, потребляемый ток в тревожном режиме без учета световых оповещателей, не более - 1,4 А, габаритные размеры, не более - 352x275x70 мм, масса, не более - 3 кг.
