5200/488HS3-GLONASS WHARTON Первичные часы (мастер-часы)

Описание 5200/488HS3-GLONASS WHARTON:

5200.EU/488HS3-GLONASS – лучшее решение для временной синхронизации различных систем, включая оборудование компьютерных сетей, видеонаблюдения, противопожарной защиты, СКУД, сигнализации, звукозаписи, промышленных контроллеров, коммуникационных и вещательных центров, которые выдвигают повышенные требования к точности времени происходящих событий и исполняемых действий.

Комплект включает в себя:

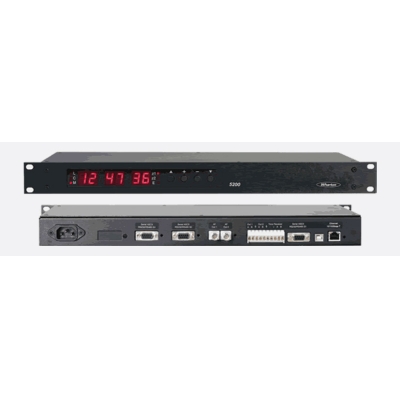

1. Мастер-часы исполнения 19’’ 5200.EU
2. ГЛОНАСС приемник для мастер-часов серии 52хх
3. Соединительный кабель 25 м

Невероятная функциональность обеспечивает отличную гибкость использования:

• синхронизация по GPS, MSF, DCF и NTP, а также GLONASS (внешний приемник)
• точность: < 0.1 с в день (стандартный модуль TCXO); ОПЦИЯ: модуль TCXOHQ < 0.01 с в день; 50 мкс (GLONASS)

4 слота для функциональных модулей:

• опциональное двойное резервирование, поддержка EBU, IRIG-B, дополнительные порты RS232 и RS485, а также оптический модуль входов гарантируют совместимость с любым типом сигналов времени

Функционирование в качестве сетевого тайм-сервера:

• 1 порт Ethernet интерфейса позволяет синхронизировать устройства через TCP/IP сеть по протоколам NTP, SNTP, TIME, DAYTIME со скоростью 10/100 Мб/с
• 2 цифровых и аналоговых выхода zCode, которые могут быть запрограммированы пользователем для передачи кодов времени в формате w482, Active MSF, Active DCF и импульсов поперечной полярности 24 В (нагрузка на каждый выход до 500 мА макс.)
• Каждый выход zCode в импульсном режиме 24 В программируется – длительность импульса 1 с/0,5 мин/1 мин

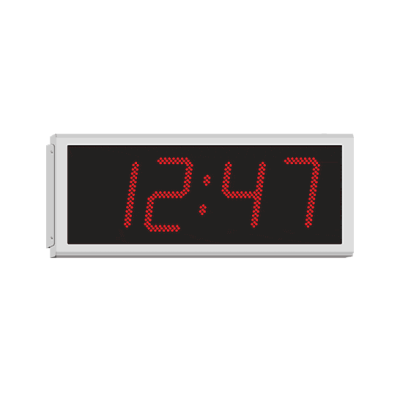

• До 100 цифровых часов и табло серии 400А/4000Е в режиме w482
• Последовательный интерфейс RS232/RS485 обеспечивает скорость 1200-57600 бод при 7/8 бит данных, а также более 80 предустановленных форматов данных для специфических CCTV систем видеонаблюдения и другого встроенного оборудования; высокая точность RS232 - 1 импульс в секунду

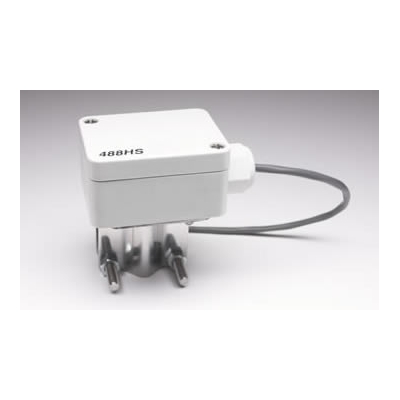

Работа ресивера 488HS3-GLONASS:

• Приемник может функционировать в режиме синхронизации ГЛОНАСС 1598-1609 МГц или ГЛОНАСС с поддержкой GPS системы
• Соединение между приемником и мастер-часами осуществляется посредством 25-метрового экранированного кабеля типа «витая пара», по которому также передается питание к модулю приема/декодирования ресивера

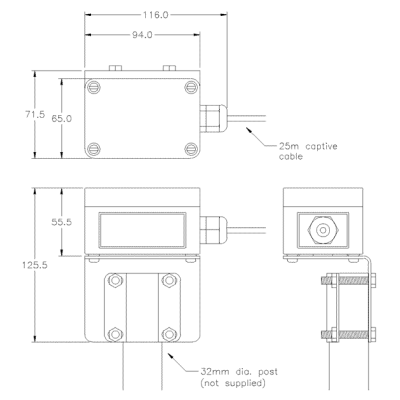

• Установка в горизонтальном положении под открытым небом (не менее 75% видимости неба) с помощью кронштейна-скобы для монтажа на трубу или столб диаметром 32 мм
• Самонастройка и инициализация с автопоиском доступных спутников

Локальное информирование:

• LED-дисплей на 6 цифр обеспечивает разборчивую видимость на расстоянии 6 метров

Широкий диапазон питающего напряжения:

• 110-240 В АС при 50/60 Гц; встроенный импульсный блок питания потребляет не более 0,4 А при 230 В АС

Компактные габариты:

• стандартизированный форм-фактор корпуса 19’’ высотой всего 1U при весе 2,5 кг
• GPS/GLONASS приемник изготовлен в пыле- и влагозащищенном корпусе IP65, предохраняющем устройство от воздействия ветра, дождя и снега

Опциональные модули входов для установки в слоты 5200.EU:

1. SYNC2 – второй синхронизационный интерфейс для резервирования; поддерживает синхронизацию от внешнего 488HS2 488HSX2 GPS ресивера или MSF/DCF радио ресивера серии 484
2. AFIN – модуль синхронизации по тайм-кодам EBU LTC 25 fps или по сигналу IRIG-B 1 кГц
3. OPTIN – оптический вход, коннектор ST 62,5/125 мкм (820 нм)

Опциональные модули выходов для установки в слоты 5200.EU:

1. AFOUT – модуль аудио синхронизации (2 выхода) по тайм-кодам EBU LTC 25 fps или по сигналу IRIG-B 1 кГц
2. OPTOUT – 2 оптических выхода для EBU LTC, IRIG-B или Serial ASCII, коннекторы ST 62,5/125 мкм (820 нм)
3. SER23 – 2 дополнительных интерфейса RS232/RS485 (2xDB9)
4. RELAY – 2 силовых реле 230 В АС для управления оборудованием стороннего производителя
5. PPS110 – 2 высоковольтных выхода PPS 110 B DC
6. DEMOUT – модуль демодулированных тайм-кодов IRIG-B, MSF, DCF или PPS и др.; 4 выхода логического уровня

Опциональные модули питания для установки в слоты 5200.EU:

1. DUALAC – модуль резервирования электропитания 110-230 В АС
