ККСВ-2Э-2х0.75 Паритет Кабель коаксиальный комбинированный
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комбинированный кабель ККСВ-2Э-2х0.75 применяется преимущественно в системах видеоконтроля аналогового типа, а также стандартов AHD/HD-CVI/HD-TVI/HD-SDI.
Благодаря уникальной совмещенной конструкции, позволяет одновременно передавать от камеры видеосигнал и подавать питающее постоянное/переменное напряжение.

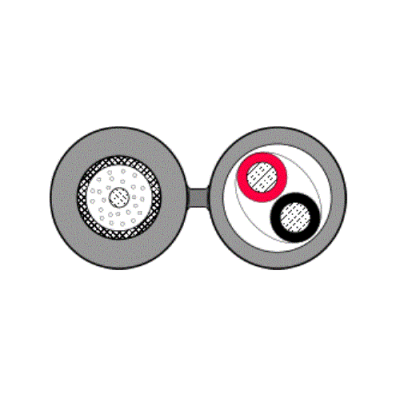

Кабельное изделие совмещает в себе радиочастотный кабель марки РК 75-2-311, а также питающий 2-жильный провод. Конструкцией РК 75-2-311 предусмотрен внутренний однопроволочный проводник в пористой ПЭ изоляции физического вспенивания и наружный проводник, состоящий из многопроволочной оплетки и алюмолавсановой фольги. Многопроволочные жилы питания 3 класса сечением 0,75 мм2 расположены вместе с РК в ПВХ-оболочке с раздельным основанием.
- Однопроволочный медный центральный проводник Ø0.48 мм.
- Внешний проводник из многопроволочной оплетки из луженой меди с покрытием 45-50% поверхности и продольной фольги из алюминизированного лавсана.
- Волновое сопротивление 75 ± 5 Ом обеспечивает качественную передачу ТВ-сигнала.
- Превосходные показатели помехозащищенности.
- Подходит для систем видеоконтроля и видеодомофонной связи.
- Эксплуатация внутри помещений.
- Снаружи эксплуатируется только при -40...+70 °С и защите от UV-лучей и негативного воздействия влаги.
- Высокопрочная поливинилхлоридная оболочка белого цвета с разделительным основанием между высокочастотным элементом и питающими жилами.
- Допускается инсталляция открыто по стенам/потолку или в лотках, ПЭ-трубах, кабель-каналах и в пространстве за подвесным потолком (под фальшь-полом).
- Легко оконечивается компрессионными и стандартными разъемами F-типа.
- 12 лет гарантированной работы.
- Укомплектован в бухте, предохраняющей при транспортировке и хранении, со строительной длиной 200 м; кабельный отрезок промаркирован по всей длине.
- Стоимость за 1000 м.
| Волновое сопротивление радиочастотного кабеля | 75 ± 5 Ом |
| Электрическое сопротивление жил кабеля питания постоянному току (при 20°С) | не более 25,5 Ом/км |
| Количество жил кабеля питания | 2 |
| Тип жил кабеля питания | многопроволочный |
| Сечение жил кабеля питания | 0,75 кв. мм |
| Диаметр внутреннего проводника радиочастотного кабеля | 1х0,48 мм |
| Диаметр внутреннего проводника радиочастотного кабеля по изоляции | 2,2 мм |
| Внешний размер кабеля по общей наружной оболочке | 11х5,3 мм |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Коэффициент затухания: | |
| - 6 МГц | 4,1 дБ/100 м |
| - 10 МГц | 5,1 дБ/100 м |
| - 50 МГц | 10,1 дБ/100 м |
| - 100 МГц | 13,7 дБ/100 м |
| - 1000 МГц | 44,9 дБ/100 м |
| Способ прокладки | внутренний |
| Рабочая температура | -40...+70 °С |
| Масса 1 км кабеля | 53,7 кг |
| Материал: | |
| - внутреннего проводника радиочастотного кабеля | медь; многопроволочная |
| - внешнего проводника (оплетки) радиочастотного кабеля | медь; многопроволочная (плотность 90%) |
| - изоляции проводника радиочастотного кабеля | пористый полиэтилен физического вспенивания |
| - питающих жил | медь; многопроволочная |
| - наружной оболочки кабеля | ПВХ пластикат |
| Цвет внешней оболочки | белый |
| Длина кабеля в бухте | 200 м |
| Срок службы | 12 лет |
