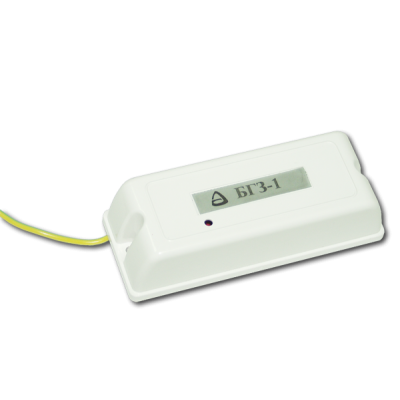

БГЗ-1 Сибирский Арсенал Блок грозозащиты
Розничная цена:548 ₽/шт.
Оптовая цена:548 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
БГЗ-1 представляет собой печатную электронную плату, заключенную в пластиковый корпус, и служит для защиты входных цепей ППК от наведенных электроимпульсов в результате грозовой активности.
- Рассчитан на подключение одного шлейфа сигнализации с 1- или 2-полярным напряжением до 30 вольт; например, в ППК серий "Карат", "Кварц", "Пирит", "Гранит".
- Защиту от воздействия перенапряжений обеспечивают 2 предохранителя, которые после срабатывания и остывания восстанавливают свою работоспособность.
- Выдерживает наведенные электрические импульсы до 1500 Вт продолжительностью не более 1 мс.
- При подключении необходимо соблюдать минимальную длину заземляющего провода, поэтому устройство целесообразно размещать в непосредственной близости от цепи заземления.
- Не требует настройки.
- Светодиодная индикация, оповещающая об активном состоянии.
- Длительный многократный ресурс работы.
Подробное описание
Схема подключения БГЗ-1

| Рабочее напряжение на защищаемом ШС |
не более 30 В |
| Номинальное напряжение ограничения |
39 В ±10% |
| Напряжение ограничения при входном токе до 20 А (импульс длительностью до 1 мс) |
не более 50 В |
| Предельная амплитуда импульса входного тока длительностью до 1 мс |
100 А |
| Предельная рассеиваемая мощность в импульсе длительностью до 1 мс |
1500 Вт |
| Вносимое блоко в цепь ШС: |
|
| - сопротивление |
не более 20 Ом |
| - индуктивность |
не более 25 мкГн |
| - емкость м/у проводами ШС и каждым проводом и "землей" |
не более 2 нФ |
| - ток утечки м/у проводами ШС и каждым проводом и "землей" |
не более 20 мкА |
| Степень защиты |
IP30 |
| Рабочая температура |
-30...+50 °С |
| Габариты |
110x42x30 мм |
| Масса |
0,1 кг |
| Средний срок службы |
10 лет |
