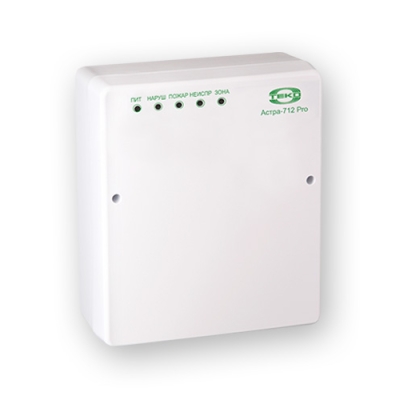

Астра-712 Pro (new) ТЕКО Прибор приемно-контрольный охранно-пожарный
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Данный приемно-контрольный прибор (ППК) используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.). Основным достоинством данного ППК, есть возможность подключения как проводных, так и беспроводных извещателей. Прибор поддерживает работу с беспроводными извещателями линейки «Астра-РИ-М» и Астра-Zитадель», подключение которых производится с использованием радиорасширителей «Астра-РИ-М РР» или «Астра-Z РР» соответственно. Использование радиорасширителей «Астра-РИ-М РР», позволяет подключать до 48 беспроводных устройств линейки «Астра-РИ-М» на один ППК. Для подключения большего количества беспроводных устройств нужно использовать радиорасширители «Астра-Z РР», которые позволят подключить на один ППК до 250 беспроводных устройств линейки «Астра-Zитадель».
Основные особенности прибора
- простота в настройке и дальнейшей эксплуатации системы (производитель предоставляет детальную инструкцию по настройке и эксплуатации);
- питание от сети 220 VAC;
- встроенный резервный источник питания 12 VDC (аккумуляторная батарея емкостью 7.2 А/ч, 12 VDC);
- автоматическое переключение на резервное питание и обратно, при отсутствии основного питания 220 VAC;
- возможность включения прибора без подачи основного питания 220 VAC;
- 4 программируемых шлейфа для подключения охранно-пожарных извещателей с контролем сопротивления в шлейфе;
- возможность расширения количества шлейфов с помощью расширителей Астра-713 (до 10 штук);
- ППК производит контроль сопротивления шлейфа охранного типа в определённых границах (норма и нарушение);
- ППК производит контроль сопротивления шлейфа пожарного типа в определённых границах (норма, нарушение, неисправность и внимание);
- шлейф охранного типа поддерживает подключения извещателей с типом выхода сухие контакты;
- шлейф пожарного типа поддерживает подключения извещателей работающих на размыкание выходных контактов или извещателей с напряжением питания не более 9 В, которые включаются в шлейф по двухпроводной схеме;
- наличие интерфейса RS-485, с возможностью подключения до 48 устройств и контролем их состояния;
- встроенный USB 2.0 для подключения к ПК;
- детальная настройка с помощью ПК и использованием программного комплекса «Астра Pro»;
- возможность подключения до 50 считывателей стандарта EM-Marine или MIFARE;
- слот для подключения коммуникационных модулей (имеются различные модификации модулей коммуникации, которые могут обеспечить связь по телефонной линии, сети Ethernet, GSM или RS-485);
- возможность работы до 250 пользователям;
- возможность создания до 10 зон оповещения;
- системный журнал событий, который поддерживает хранение до 10000 событий;
- индикация состояния подключенных устройств.
Подробное описание
Типовые схемы применения

Схема передачи сигнала тревоги на пультовое оборудование
| - питание от сети переменного тока частотой 50 Гц: |
187÷242 В |
| - питание от АКБ 7,2 А/ч: |
11÷14,2 В |
| - от цепи 12 В: |
не более 200 мА |
| - от АКБ 7,2 А/ч, не более: |
|
| - без сменных модулей: |
150 мА |
| - с модулем Астра-GSM: |
200 мА |
| - с модулем Астра-LAN: |
250 мА |
| - с модулем Астра-PSTN: |
180 мА |
| - напряжение на клеммах ШС в дежурном режиме: |
от 9 до 14 В |
| - ток короткого замыкания по ШС: |
не более 20 мА |
| - ток на клеммах ШС для питания извещателей: |
не более 3 мА |
| - охранный: |
70 ± 10 мс |
| - пожарный: |
300 ± 30 мс |
| - "норма": |
от 3 до 5 кОм |
| - "нарушение" охранный: |
от 0 до 3 или более 5 кОм |
| - "нарушение" пожарный: |
от 1,5 до 3 или от 5 до 12 кОм |
| - "неисправность" пожарный: |
от 0 до 1,5 или более 12 кОм |
| допустимый разброс значений сопротивления не более 10 %, для значения 12 кОм: |
не более + 2 кОм |
| - "норма": |
от 3 до 5 кОм |
| - "нарушение": |
от 0 до 1,5 или от 5 до 12 кОм |
| - "внимание": |
от 1,5 до 3 кОм |
| - "неисправность": |
более 12 кОм |
| допустимый разброс значений сопротивления не более 10 %, для значения 12 кОм: |
не более + 2 кОм |
| - максимальное напряжение нагрузки: |
100 В |
| - максимальный ток нагрузки: |
100 мА |
| - максимальное напряжение нагрузки, АС: |
250 В |
| - максимальное напряжение нагрузки, DС: |
30 В |
| - максимальный ток нагрузки, АС, DC: |
5 А |
| - максимальное напряжение нагрузки: |
27 В |
| - максимальный ток нагрузки: |
0,5 А |
| - ТМ: |
25 м |
| - WD: |
150 м |
| - RS-485: |
1000 м |
| - ток максимальной нагрузки по выходу +12Vout: |
750 ± 50 мА |
| - напряжение по выходу +12Vout: |
от 10 до 14,2 В |
| - величина пульсации по выходу +12Vout: |
100 мВ |
| - ток ограничения заряда АКБ при напряжении на ее клеммах от 13,5 до 13,8 В: |
330 ± 50 мА |
| - напряжение АКБ, при котором происходит отключение ППКОП (при отсутствии сетевого напряжения): |
10,5 ± 0,3 В |
| - время работы от АКБ в дежурном режиме, в режиме «Тревога» без питания извещателей и внешней нагрузки: |
не менее 24 ч |
| - время технической готовности: |
не более 60 с |
| - габаритные размеры: |
190 × 165 × 80 мм |
| - масса (без АКБ): |
не более 0,6 кг |
| - температура: |
от -10 до +55°С |
| - относительная влажность воздуха без конденсации влаги: |
до 93% при +40°С |
| - степень защиты оболочкой: |
IP41 |
Дополнительно
4 оптореле до 100 В/0.1 А, 3.3 B DC, 40 мА, -10...+50 °С, 64.5х27.5х17 мм, 0.09 кг, без корпуса.
Интеграция в ТфСОП, до 8 тел. номеров разрядностью до 24 цифр, ContactID, SIA FSK, 3.3 B DC, 100 мА, -10...+55 °С, 65х28х11 мм, 0.02 кг, без корпуса.
Интеграция в GSM/GPRS-сеть, 2 SIM-карты, до 8 тел. номеров разрядностью до 24 цифр, SMS, ContactID, SIA FSK, SIA-IP, Pro-Net, Аргус-СТ, 5 B DC, 800 мА, -10...+55 °С, 65х28х30 мм, 0.017 кг, без корпуса, выносная антенна в комплекте.
Интеграция в Ethernet-сеть, до 8 получателей, TCP/IP, SIA-IP, Pro-Net, программирование через Интернет, 5 B DC, 200 мА, -10...+55 °С, 65х28х19 мм, 0.01 кг, без корпуса.
Подключение до 125 устройств по шине RS-485, до 1000 м, 5 B DC, 50 мА, -10...+50 °С, 64.5х27.5х17 мм, 0.01 кг, без корпуса.
