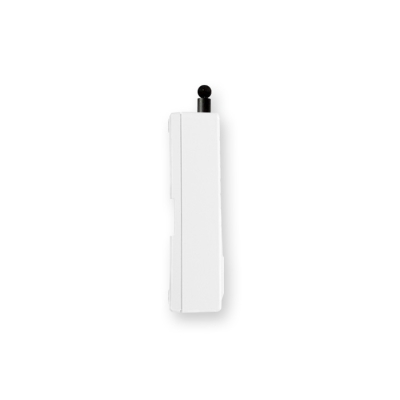

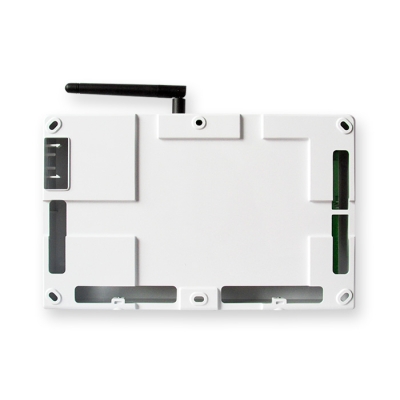

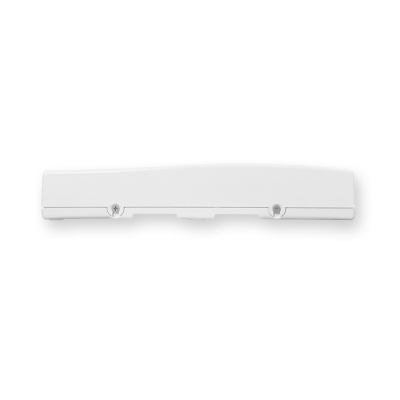

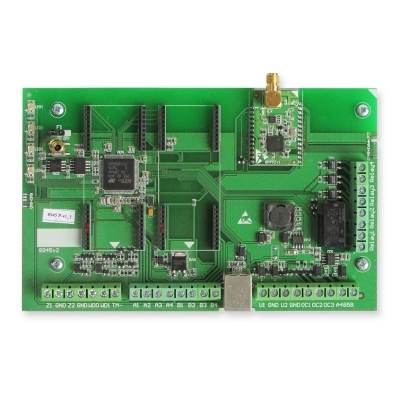

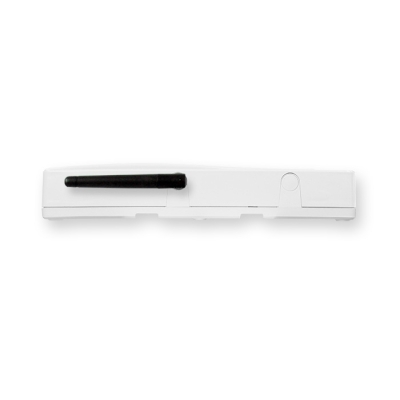

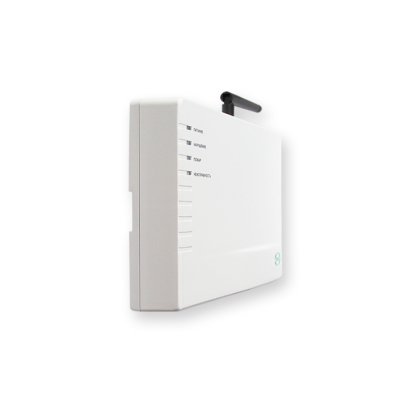

Астра-8945 Pro (new) ТЕКО Прибор приемно-контрольный охранно-пожарный
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Данный приемно-контрольный прибор (ППК) используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.). Основным достоинством данного ППК, есть возможность подключения как проводных, так и беспроводных извещателей. Прибор поддерживает работу с проводными устройствами системы «Астра-А» и беспроводными извещателями линейки «Астра-РИ-М» и «Астра-Zитадель», подключение которых производится с использованием радиорасширителей «Астра-РИ-М РР» или «Астра-Z РР» соответственно. Использование радиорасширителей «Астра-РИ-М РР», позволяет подключать до 192 беспроводных устройств линейки «Астра-РИ-М» на один ППК. Для подключения большего количества беспроводных устройств, нужно использовать радиорасширители «Астра-Z РР», которые позволят подключить на один ППК до 250 беспроводных устройств линейки «Астра-Zитадель».
Основные особенности прибора
- простота в настройке и дальнейшей эксплуатации системы (производитель предоставляет детальную инструкцию по настройке и эксплуатации);
- возможность питание 12 или 24 VDC от внешних резервированных источников;
- два независимых ввода питания (основной и резервный), с возможностью автоматического переключения между вводами;
- поддерживает связь и обработку состояний с устройствами в составе проводной системы «Астра-А» (до 999 штук);
- встроенный радиомодуль, который обеспечит регистрацию и обработку состояний до 250 радиоустройств системы «Астра-Zитадель»;
- 2 программируемых шлейфа для подключения охранно-пожарных извещателей с контролем сопротивления в шлейфе;
- возможность расширения количества шлейфов с помощью расширителей Астра-713 (до 30 штук);
- наличие интерфейса RS-485, с возможностью подключения до 125 устройств и контролем их состояния;
- встроенный USB 2.0 для подключения к ПК;
- детальная настройка с помощью ПК и использованием программного комплекса «Астра Pro»;
- возможность подключения до 50 считывателей стандарта EM-Marine или MIFARE;
- 2 слота для подключения коммуникационных модулей (имеются различные модификации модулей коммуникации, которые могут обеспечить связь по телефонной линии, сети Ethernet, GSM или RS-485);
- возможность работы до 250 пользователям;
- возможность создания до 10 зон оповещения;
- системный журнал событий, который поддерживает хранение до 10000 событий;
- индикация состояния подключенных устройств.
Подробное описание
Типовые схемы применения

Схема передачи сигнала тревоги на пультовое оборудование

| Параметры радиоканала: |
|
| - рабочий диапазон частот: |
от 2400 до 2483,5 МГц |
| - число рабочих каналов с шагом 5 МГц: |
16 |
| - ширина канала: |
2 МГц |
| - радиус действия радиоканала на открытой местности: |
не менее 1000 м |
| - мощность МРР в режиме передачи: |
не более 100 мВт |
| - напряжение питания: |
от 10 до 27 В |
| - ток потребления при напряжении 12 В (без учета электропитания сменных модулей): |
не более 600 мА |
| - ток потребления при напряжении 24 В (с учетом электропитания сменных модулей): |
до 450-500 мА |
| - время технической готовности: |
не более 60 с |
| - дальность линии интерфейса RS-485 при применении кабелей типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5: |
1000 м |
| - длина линии интерфейса ТМ: |
не более 25 м |
| - длина линии интерфейса Wiegand: |
до 150 м |
| - напряжение на клеммах Z1-GND и Z2-GND в дежурном режиме: |
от 10 до 20 В в зависимости от используемого напряжения питания ППКОП |
| - сопротивление входа Z1-GND в состоянии "Норма": |
от 3 до 5 кОм |
| - сопротивление входа Z1-GND в состоянии "Нарушение": |
от 0 до 3 или более 5 кОм |
| - габаритные размеры: |
216х135х39 мм |
| - температура: |
от -10 до +55°С |
| - относительная влажность воздуха без конденсации влаги: |
до 93% при +40°С |
| - степень защиты оболочкой: |
IP20 |
Дополнительно
4 оптореле до 100 В/0.1 А, 3.3 B DC, 40 мА, -10...+50 °С, 64.5х27.5х17 мм, 0.09 кг, без корпуса.
Интеграция в ТфСОП, до 8 тел. номеров разрядностью до 24 цифр, ContactID, SIA FSK, 3.3 B DC, 100 мА, -10...+55 °С, 65х28х11 мм, 0.02 кг, без корпуса.
Интеграция в GSM/GPRS-сеть, 2 SIM-карты, до 8 тел. номеров разрядностью до 24 цифр, SMS, ContactID, SIA FSK, SIA-IP, Pro-Net, Аргус-СТ, 5 B DC, 800 мА, -10...+55 °С, 65х28х30 мм, 0.017 кг, без корпуса, выносная антенна в комплекте.
Интеграция в Ethernet-сеть, до 8 получателей, TCP/IP, SIA-IP, Pro-Net, программирование через Интернет, 5 B DC, 200 мА, -10...+55 °С, 65х28х19 мм, 0.01 кг, без корпуса.
Подключение до 125 устройств по шине RS-485, до 1000 м, 5 B DC, 50 мА, -10...+50 °С, 64.5х27.5х17 мм, 0.01 кг, без корпуса.
Расширитель проводной адресный для пожарной системы Астра-А. Собирает информацию с двух адресных линий связи (АЛС1 и АЛС2) и передает в ППКУП Астра-812 Pro по интерфейсу RS-485. До 250 адресных устройств и 32 изоляторов КЗ в линии, протяженность до 1000 м. Два независимых входа питания (основной и резервный) DC 12/24 В. Три индикатора, кнопка вскрытия корпуса, USB для обновления ПО. Габаритные размеры 135,5х85,5х39,5 мм. Монтаж в помещениях, степень защиты IP20, рабочие температуры -30..+55 °С.
Комбинированный пожарный оповещатель для радиоканальной системы Астра-Zитадель. Работает под управлением ППКУП Астра-812 Pro/Астра-8945 Pro, подключение через радиорасширитель. Двусторонний радиообмен: стандарт IEEE 802.15.4, спецификация ZigBee Pro, рабочие частоты 2400 - 2483,5 МГц (16 каналов с шагом 5 МГц), радиус до 300м. При поступлении тревожной команды мигает с частотой 1 Гц и включает звуковой сигнал громкостью до 100 дБ (частоты 1 - 3 кГц). Датчик вскрытия. Автономный, в комплекте 2х CR123А. Габаритные размеры Ø124х102 мм, IP65, температуры -30..+55°С. Монтаж в любых помещениях и на улице.
Электроконтактное устройство дистанционного ручного запуска СДУ и извещения о включении. Применяется в составе адресной проводной системы Астра-А, включается в АЛС через расширитель и работает под управлением ППКУП. Активация СДУ и отправка уведомления о запуске по нажатию на приводной элемент. Привод фиксируется в тревожном положении, вывод в дежурный режим ключом (в комплекте). Встроенный изолятор короткого замыкания и датчик вскрытия. Питание от АЛС, DC 7,5-27,6В. Габаритные размеры 116х99х44 мм. Монтаж в помещениях, IP40, температуры от -30 до +55°С.
Электроконтактное устройство дистанционного ручного запуска АУПТ и извещения о включении. Применяется в составе адресной проводной системы Астра-А, включается в АЛС через расширитель и работает под управлением ППКУП. Активация АУПТ и отправка уведомления о запуске по нажатию на приводной элемент. Привод фиксируется в тревожном положении, вывод в дежурный режим ключом (в комплекте). Встроенный изолятор короткого замыкания и датчик вскрытия. Питание от АЛС, DC 7,5-27,6В. Габаритные размеры 116х99х44 мм. Монтаж в помещениях, IP40, температуры от -30 до +55°С.
Пожарный дымовой оптико-электронный извещатель адресной проводной системы Астра-А. Включается в АЛС через расширитель Астра-А РПА и работает под управлением ППКУП. Двухлучевая технология обнаружения дыма + микропроцессорный анализ. Чувствительность 0,05 - 0,2 дБ/м, монтаж на высоте до 12 м, радиус зоны контроля 5,35 - 6,4 м, время задержки до 10 с. Защита от ложных срабатываний (пыль, пары воды и т.п.), конструкция дымовой камеры допускает накапливание пыли. Встроенный изолятор короткого замыкания. Датчик вскрытия. Питание от АЛС, DC 7,5-27,6В. Габаритные размеры Ø106х60 мм. Монтаж в помещениях, IP40, температуры от -30 до +55°С.
Пожарный тепловой максимально-дифференциальный извещатель для адресной проводной системы Астра-А. Включается в АЛС через расширитель Астра-А РПА и работает под управлением ППКУП. Срабатывание: при достижении температурой порога 54-65°С (настраивается); при фиксации скорости нарастания температуры с разной скоростью выдачи тревоги при 5/10/20/30°С в минуту, мин. время 20-100 с. Измерение температуры (-30..+70°С) с отправкой на ППКУП Датчик вскрытия. Питание от АЛС, DC 7,5-27,6В. Габаритные размеры Ø106х60 мм. Монтаж в помещениях, IP40, температуры от -30 до +70°С.
Пожарный дымовой оптико-электронный извещатель адресной проводной системы Астра-А. Включается в АЛС через расширитель Астра-А РПА и работает под управлением ППКУП. Двухлучевая технология обнаружения дыма + микропроцессорный анализ. Чувствительность 0,05 - 0,2 дБ/м, монтаж на высоте до 12 м, радиус зоны контроля 5,35 - 6,4 м, время задержки до 10 с. Защита от ложных срабатываний (пыль, пары воды и т.п.), конструкция дымовой камеры допускает накапливание пыли. Датчик вскрытия. Питание от АЛС, DC 7,5-27,6В. Габаритные размеры Ø106х60 мм. Монтаж в помещениях, IP40, температуры от -30 до +55°С.
Ручной извещатель о пожаре для адресной проводной системы Астра-А. Включается в АЛС через расширитель Астра-А РПА и работает под управлением ППКУП. Тревога формируется при нажатии на привод извещателя. Привод фиксируется в тревожном положении, вывод из тревоги ключом (в комплекте). Встроенный изолятор короткого замыкания. Датчик вскрытия. Питание от АЛС, DC 7,5-27,6В. Габаритные размеры 110х94х48 мм. Монтаж в помещениях, IP40, температуры от -30 до +55°С.
Метка адресная для подключения к пожарной системе Астра-А безадресных устройств с выходом типа «сухой контакт». Два шлейфа сигнализации (охранный, технологический, пожарный), контроль пожарных ШС на обрыв и короткое замыкания. Работает на линии RS-485 расширителя Астра-А РПА длиной до 1000 м под управлением ППКУП Астра-812 Pro или Астра-8945 Pro. Питание от 7,0 до 27,6 В, ток не более 0,5 мА. Габаритные размеры 87х54х28 мм, степень защиты IP30, рабочие температуры -30..+55 °С.
Изолятор короткого замыкания для адресной линии связи пожарной системы Астра-А и кольцевого интерфейса RS-485. Автоматически отключает неисправный сегмент линии при коротком замыкании. До 32 изоляторов в одной АЛС и до 64 в кольце RS-485. Питание от 7,5 до 27,6 В, ток не более 4 мА. Индикатор состояния линии. Габаритные размеры 87х54х28 мм, степень защиты IP30, рабочие температуры -30..+55 °С.
Релейный блок для адресной проводной пожарной системы Астра-А. Управление и контроль противопожарных клапанов (противодымных, огнезадерживающих, дренчерных) и других исполнительных устройств на 220 В. Два режима: "Клапан" и "Блок реле", во втором реле коммутирует до 250В и 1А. Контроль цепи нагрузки на обрыв и КЗ, контроль положения клапана по концевикам. Работает под управлением ППКУП Астра-812 Pro, включается в линию RS-485 через расширитель Астра-А РПА, длина линии до 1000 м. Основной и резервный вводы питания 220 В. Габаритные размеры 216х135х39 мм, IP30, температура от -30 до +55 °С. Монтаж в помещении.
Адресный модуль для проводной пожарной системы Астра-А. Два силовых выхода DC 12/24В (ток до 1,25А у каждого) с проверкой линии на обрыв и КЗ; четыре входных шлейфа сигнализации для безадресных извещателей. Работает под управлением ППКУП Астра-812 Pro (до 96 блоков на прибор), включается в линию RS-485 через расширитель Астра-А РПА, длина линии до 1000 м. Два входа питания с автопереключением, гальваническая развязка адресной части. Габаритные размеры 135х85х39 мм. Монтаж в помещениях, на стене или DIN-рейке, степень защиты IP30, рабочие температуры -30...+55 °С.
Комбинированный пожарный оповещатель для радиоканальной системы Астра-РИ-М. Работает под управлением ППКУП Астра-812 Pro/Астра-8945 Pro, подключение через радиорасширитель. Двусторонний радиообмен на рабочих частотах 433,42/434,42 МГц, радиус до 300м. При поступлении тревожной команды мигает с частотой 1 раз в 2 сек и включает звуковой сигнал громкостью до 85 дБ (частоты 1,5 - 2,5 кГц). Автономный, в комплекте CR123А + подключение внешнего РИП DC 12В. Габаритные размеры Ø90х29 мм, IP41, температуры -30..+55°С. Монтаж в помещениях.
