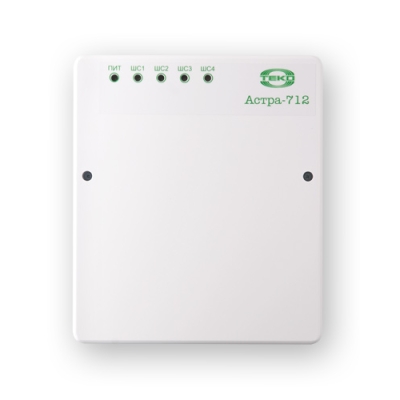

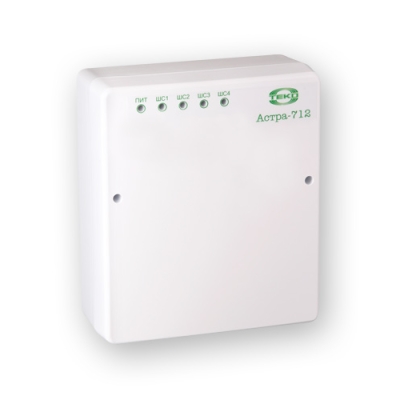

Астра-712/4 ТЕКО Прибор приемно-контрольный охранно-пожарный

Астра-712/4 Прибор приемно-контрольный охранно-пожарный
Прибор приемно-контрольный охранно-пожарный Астра-712/4
Прибор приемно-контрольный охранно-пожарный Астра-712/4
Прибор приемно-контрольный охранно-пожарный Астра-712/4
Прибор приемно-контрольный охранно-пожарный Астра-712/4
Прибор приемно-контрольный охранно-пожарный Астра-712/4
Артикул: sb1274
Производитель: ТЕКО
Розничная цена:2 450 ₽/шт.
Оптовая цена:2 450 ₽/шт.

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)

Задайте вопросы менеджеру:

Москва: +7 (495) 134-29-44

СПб: +7 (812) 213-07-12

Данный приемно-контрольный прибор (ППК) используется как устройство сбора и обработки сигналов c различного рода охранно-пожарных извещателей и применяется в системах сигнализации (охранной, пожарной, аварийной или т.п.). При возникновении аварийной ситуации на контролируемом объекте прибор формирует тревожный сигнал, который передает на пульт централизованного наблюдения (ПЦН). Прибор оборудован четырьмя шлейфами сигнализации для подключения охранно-пожарных извещателей и имеет три релейных выхода, которые позволяет формировать сигнал тревоги для передачи на ПЦН или управлять внешними устройствами.

Основные особенности прибора

  • простота в настройке и дальнейшей эксплуатации системы (производитель предоставляет детальную инструкцию по настройке и эксплуатации);
  • питание от сети 220 VAC;
  • встроенный предохранитель 220 VAC и защита от перегрева обмоток трансформатора;
  • возможность подключения резервного источника питания 12 VDC (аккумуляторная батарея емкостью до 7.2 А/ч, 12 VDC);
  • автоматическое переключение на резервное питание и обратно, при отсутствии основного питания 220 VAC;
  • возможность подключения считывателя «РПУ Астра-Р» для быстрой постановки и снятия с охраны;
  • 4 шлейфа для подключения охранно-пожарных извещателей с контролем сопротивления в шлейфе;
  • два типа шлейфа сигнализации «Охранный» и «Пожарный»;
  • ППК с шлейфом охранного типа производит контроль сопротивления шлейфа в определённых границах (норма и нарушение), контроль неисправности не производится;
  • ППК с шлейфом пожарного типа производит контроль сопротивления шлейфа в определённых границах (норма, нарушение, неисправность и внимание);
  • шлейфы ППК поддерживают включения извещателей с типом выхода сухие контакты, который работает на замыкание/размыкание контактов или извещателей с напряжением питания не более 9 В, которые включаются в шлейф по двухпроводной схеме;
  •  ППК формирует сигнал тревоги на ПЦН в случае полного пропадания основного и резервного питания;
  • возможность управления внешними устройствами посредствам выхода открытый коллектор (ARM_out);
  • прибор имеет несколько режимов работы с возможность гибкой настройки каждого из них;
  • наличие линии для подключения внешних устройств (радиомодули, релейные модули, модули индикации, ПК, GSM);
  • возможность настройки при помощи ПК;
  • выход для питания внешних устройств током до 0.75 А (извещатели, оповещатели, внешние устройства);
  • защита цепи питания, цепи аккумуляторной батареи и сигнального шлейфа от неправильных подключений и перегрузок;
  • возможность подключения нагрузки непосредственно к аккумуляторной батареи;
  • простая и понятная индикация состояния подключенных устройств;
  • корпус со степенью защиты IP41.

Подробное описание

Типовые схемы применения

Типовая схема применения_4_1

Типовая схема применения_4_2

Схема подключения дымовых и комбинированных ИП серии Е1000

Схема подключения дымовых и комбинированных ИП серии Е1000

Схема подключения дымовых ИП серии Профи

Схема подключения дымовых ИП серии Профи

Схема подключения тепловых ИП серии Профи

Схема подключения тепловых ИП серии Профи


- питание от сети переменного тока частотой 50 Гц напряжением: 187÷242 В
- питание от АКБ напряжением: 12÷14 В
- напряжение на клеммах ШС в дежурном режиме: от 9 до 14 В
- ток короткого замыкания по ШС: 20±0,3 мА
- охранный: 70±10 мс
- пожарный: 300±30 мс
- "норма": от 3 до 5 кОм
- "нарушение" охранный: от 0 до 3 или более 5 кОм
- "нарушение" пожарный: от 1,5 до 3 или от 5 до 12 кОм
- "неисправность" пожарный: от 0 до 1,5 или более 12 кОм
- ток в ШС для питания извещателей: 3,5 мА
- величина пульсации по выходу "+12В": 100 мА
- напряжение АКБ, при котором включается индикация разряда: 11,5±0,3 В
- напряжение АКБ, при переходе в "спящий" режим: 10,5±0,3 В
- напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения): 10,0±0,3 В
- габаритные размеры прибора: 165х190х79 мм
- с АКБ: 3,9 кг
- без АКБ: 1,3 кг
- внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out"): 1,5 А
- внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V"): 0,1 А
- внешнего светового оповещателя (клеммы "LHT" и "+12V"): 50 мА
- управления (клеммы "ARM_out" и "+12V"): 50 мА
- температура, с АКБ: от -10 до +55°С
- температура, без АКБ: от -30 до +55°С
- относительная влажность воздуха без конденсации влаги: до 93% при +40°С
- степень защиты оболочкой: IP41
