РУБЕЖ-4А (ППКП 01149-4-1) Рубеж Прибор приемно-контрольный пожарный адресный

Прибор приемно-контрольный пожарный адресный
Производитель: Рубеж

Купить РУБЕЖ-4А (ППКП 01149-4-1) Рубеж по выгодным ценам в магазине СЕКТОР СБ:

Розница:14 000 руб.
Опт:14 000 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание РУБЕЖ-4А (ППКП 01149-4-1) Рубеж:

Прибор приемно-контрольный пожарный адресный РУБЕЖ-4А применяется для организации систем пожарной сигнализации (в том числе радиоканальной), а также управления системами автоматического пожаротушения, оповещения и дымоудаления на объектах всевозможного назначения и масштаба.

РУБЕЖ-4А контролирует 4 шлейфа, с количеством адресных устройств на каждом из них не более 250. Всего к прибору можно подключить до 500 различных адресных пожарных устройств производства компании РУБЕЖ. Для подключения исполнительных устройств в приборе предусмотрено 2 реле (сухой контакт) и 2 выхода с контролем целостности линий. Адресация всех подключенных устройств, а также настройка логики сработки реле производится с помощью ПК с установленным ПО «FireSec Администратор».

Для предотвращения несанкционированного доступа в приборе реализована система разграничения прав для пользователей с применением различных ключей. Прибор хранит в памяти 1 ключ уровня доступа «Администратор», 6 ключей – «Инсталятор» и 10 ключей с уровнем доступа «Дежурный».

РУБЕЖ-4А ведет постоянный контроль шлейфов с записью событий в журнал с привязкой к реальному времени (независимое питание от отдельной батареи). Всего в энергонезависимой памяти устройства фиксируется 1024 события с записью в кольцевой буфер. При этом когда лимит событий исчерпывается, для записи следующих удаляются первые из записей, например для записи 1025 пожарного события происходит автоматическое удаление первого и т.д. Считать журнал можно с встроенного дисплея прибора, выбирая событие с клавиатуры.

Все устройства подключаются к РУБЕЖ-4А по двухпроводным линиям связи максимальной длиной не более 1000 м. Топология шлейфов может быть различной – радиальной, кольцевой или же древовидной. Прибор осуществляет постоянный контроль состояния всех подключенных адресных устройств (в том числе контроль запыленности дымовых извещателей), а также проверку шлейфов на обрыв и возникновение КЗ.

Прибор работает с адресными устройствами производства компании РУБЕЖ, на базе которых можно создавать распределенные системы с различной конфигурацией и функционалом. Максимально в системе может присутствовать 32 ППКП, объединенных в общую сеть по RS-485 с возможностью мониторинга и управления с центрального компьютера.

Подробное описание

Функциональные возможности РУБЕЖ-4А:

  • Мониторинг состояния и прием сигналов от 500 адресных устройств, подключенных к прибору с помощью 4-х независимых шлейфов.
  • Включение дополнительных устройств (например указателей выхода) в случае пожара или тревоги.
  • Управление приборами дымоудаления, пожаротушения, оповещения и др.
  • Контроль состояния всех подключенных адресных устройств (в том числе контроль запыленности дымовых извещателей), а также проверка шлейфов на обрыв и возникновение КЗ.
  • Защита от несанкционированного вмешательства в органы управления прибором.
  • Индикация всех принимаемых сигналов от адресных устройств и режимов работы прибора.
  • Обмен данными с ПК по USB и RS-485 (через модули сопряжения МС-1/МС-2), с прочими устройствами системы - по RS-485.

<< свернуть

Характеристики

Прибор приемно-контрольный пожарный адреный РУБЕЖ-4А
Количество адресных линий связи (АЛС) 4
Максимальное количество адресных устройств АЛС 250, но не более 500 на прибор
Длина адресного шлейфа, не более 1000 м
Ток в АЛС, не более 125 мА
Напряжение на выходных клеммах АЛС 24±4 В
Максимальное сопротивление проводов АЛС, не более 140 Ом
Удельная электрическая емкость АЛС, не более 0,5 нФ/Ом
Внешние интерфейсы для обмена и программирования RS-485, USB
Максимальная длина кабеля интерфейса RS-485 1000 м
Максимальная длина кабеля интерфейса USB 3 м
Выходные характеристики встроенных реле 1 и 2:
- коммутация напряжения постоянного/переменного тока 28/240 В
- максимальный коммутируемый ток 5 А
Выходное напряжение выходов 3, 4 12 В или 24 В (напряжение питания)
Максимальный ток, потребляемый с двух выходов 2 х 0,3А = 0,6 А
Напряжение питания 12±2 В или 24±4 В
Потребляемый ток при напряжении питания 12/24 В 1А / 0,44А
Ток потребления вместе с нагрузкой на встроенных выходах 1,6 А
Диапазон рабочих температур прибора от 0 до плюс 55 ºС

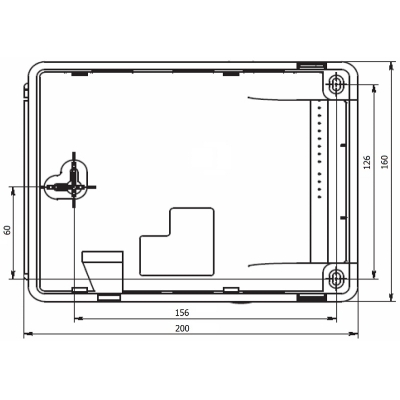

Габариты 200х160х50 мм
Масса, не более 1 кг
