АМП-4 Рубеж Адресная метка

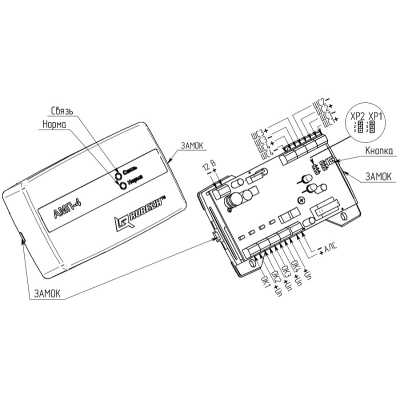

Адресная метка АМП-4 применяется для подключения неадресных пожарных извещателей в адресную систему. Прибор устанавливается в адресный шлейф и контролирует 4 неадресных шлейфа с количеством извещателей на каждом не более 20. АМП-4 имеет 4 транзисторных ключа типа «открытый коллектор» с защитой от КЗ. Каждый из ключей занимает отдельный адрес в системе и включается по сигналу от подключенных к нему устройств. АМП-4 также осуществляет контроль линий связи с подключенными к ней устройствами на обрыв и КЗ.

Конфигурирование прибора производится с помощью ППКП и включает установку следующих параметров:

• присвоение адреса первому из шлейфов (остальные прописываются автоматически);
• задание типа устройств, подключенных к каждому из шлейфов;
• установка логики работы для каждого из 4-х транзисторных ключей.
