ШУЗ-1,5 Рубеж Шкаф управления задвижками

ШУЗ-1,5 применяется для управления электроприводами задвижек двух типов:

- шаровые задвижки (краны) с блоком концевых выключателей;

- дисковые поворотные задвижки с блоком муфтовых и концевых выключателей;

Шкаф может работать независимо (ручной режим) либо под управлением ППКПУ 011249-2-1 «Водолей» (автоматический режим). Управление приводами производится через магнитные контакторы встроенного в ШУЗ контроллера.

Основные функциональные возможности ШУЗ-1,5:

• Работа с трехфазными двигателями мощностью до 1,5 кВт.
• Контроль наличия и параметров напряжения на вводе сети трехфазного электропитания.
• Контроль работоспособности цепей электрической схемы шкафа.
• Контроль линий к датчикам на обрыв и КЗ.
• Режимы работы ШУЗ – «Автоматический» (управление с ППКП), «Ручной» (управление кнопками пуск/стоп), «Отключен» (прибор обесточен).
• 2 варианта автоматического управления: - управление шаровыми и дисковыми затворами по команде от ППКП или кнопок ручного пуска; - управление шаровыми кранами по сигналам от датчиков уровня с передачей сигнала на ППКП.

• При работе в адресной системе прибор передает информацию о своем состоянии на ППКП.
• Управление прибором сигналами с ППКП либо вручную.
• Задание логики управления с помощью дип-переключателей на контроллере.

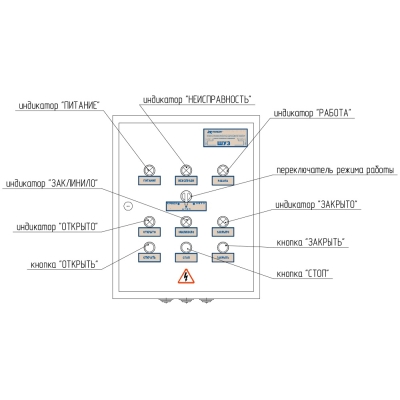

• Индикация неисправностей.
• Выбор системы заземления TN-C/TN-S.
