ШУЗ-О-2,2 Рубеж Шкаф управления задвижками

ШУЗ-О-2,2 применяется для управления однофазными электроприводами задвижек двух типов:

- шаровые задвижки (краны) с блоком концевых выключателей;

- дисковые поворотные задвижки с блоком муфтовых и концевых выключателей;

Шкаф может работать независимо (ручной режим) либо под управлением ППКПУ 011249-2-1 «Водолей» (автоматический режим). Управление приводами производится через магнитные контакторы встроенного в ШУЗ контроллера.

 Основные функциональные возможности ШУЗ-О-2,2:

• Работа с однофазными двигателями мощностью не более 2,2 кВт.
• Контроль наличия и параметров напряжения на вводе сети трехфазного электропитания.
• Контроль работоспособности цепей электрической схемы шкафа.
• Контроль линий к датчикам на обрыв и КЗ.
• Режимы работы ШУЗ – «Автоматический» (управление с ППКП), «Ручной» (управление кнопками пуск/стоп), «Отключен» (прибор обесточен).
• 2 варианта автоматического управления:- управление шаровыми и дисковыми затворами по команде от ППКП или кнопок ручного пуска; - управление шаровыми кранами по сигналам от датчиков уровня с передачей сигнала на ППКП.
• При функционировании в составе адресной системы прибор передает информацию о своем состоянии на ППКП.
• Управление прибором сигналами с ППКП либо вручную.
• Задание логики управления с помощью дип-переключателей на контроллере.

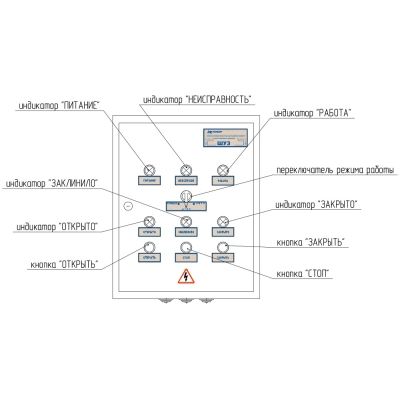

• Индикация неисправностей.
