СТ-1000 Соболевский завод Генератор огнетушащего аэрозоля
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Соболевский Завод СТ-1000 – генератор огнетушащего аэрозоля с массой аэрозолеобразующего заряда 1 кг и электрическим способом запуска, предназначенный для оперативного тушения воспламененных электроустановок (Е), твердых (А2) и жидких (В) горючих веществ по всему объему защищаемого объекта. Эффективно применяется в автоматических установках пожаротушения помещений складов и производств, различных электротехнических объектов (электрощитовые, трансформаторные подстанции, кабельные каналы и тоннели) под напряжением до 40 кВ, серверных, АТС, радиоузлов, и других стационарных объектов, где тушение прочими способами не рекомендовано в связи с возможностью повреждения оборудования или материально-культурных ценностей. Кроме того, данная модель генератора разрешена для противопожарной защиты отсеков (машинных, насосных, багажных и др.) водного или других видов транспорта, допустимых по группе механических воздействий М25.
Конструкция

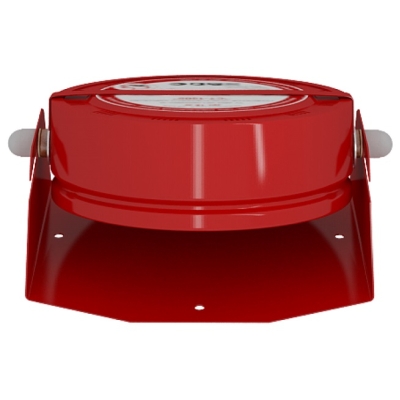

Генератор состоит из металлического корпуса циллиндрической формы с сопловыми отверстиями для выброса аэрозоля на одном из торцов. Внутри размещен аэрозолеобразующий заряд и охладитель, снаружи – электроактиватор в металлической коробке и кронштейн для крепления генератора на несгораемые основания.
Способ запуска
Пуск модуля происходит в течение 3 секунд с момента поступления токового импульса 12-24 В DC силой ˃1.1 А, источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип действия
Поступающий на электроактиватор токовый импульс приводит к воспламенению аэрозолеобразующего заряда, в процессе горения которого получается аэрозольная смесь из газа и твердых мелкодисперсных частиц. Далее состав проходит через охладитель и выбрасывается в зону тушения через сопловые отверстия на торце генератора. Аэрозольное облако разбавляет очаг возгорания инертной средой и блокирует доступ кислорода, чем обеспечивает быструю локализацию и тушение пожара, а сопутствующее понижение температуры воздуха в помещении позволяет минимизировать пагубное воздействие высоких температур на окружающие предметы.
Особенности СТ-1000
- Быстрое тушение возгораний классов А2, В, Е и локализация возгораний класса А1.
- Высокая огнетушащая эффективность.
- Возможность направленной подачи аэрозоля в зону с наивысшей вероятностью возникновения пожара.
- Максимальный объем зоны тушения в условно герметичном помещении для пожаров класса В составляет 18 м³.
- Заряд аэрозолеобразующего состава массой 1 кг.
- Активация электрическим импульсом возможна в ручном (кнопка) или автоматическом (ПКП, УСП ) режимах.
- Пуск в течении 3 секунд после подачи на электроактиватор токового импульса 12-24 В DC силой ˃1.1 А.
- Проверка целостности пусковых цепей током до 0.01 А и 0.1 А при постоянном и периодическом контроле соответственно.
- Подача ОТВ в защищаемое пространство в течение 47 ± 7 с.
- Подача аэрозоля в защищаемое пространство через сопловые отверстия на торце генератора.
- Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой, его охлаждения и блокирования доступа кислорода.
- Аэрозоль не повреждает окружающие предметы и не влияет на работу электрооборудования.
- Простая очистка помещения путем проветривания и влажной уборки.
- Прочный металлический корпус с наклонным кронштейном для крепления на капитальные конструкции.
- Возможность перезарядки корпуса после сработки.
- Стабильная работа в температурном диапазоне -50...+50 °С.
- Максимальный срок службы – 7 лет.
| Способ пуска |
электрический |
| Максимальный объем условно герметичного помещения для пожаров класса В |
18 м³ |
| Масса аэрозолеобразуещего заряда |
1.0 ± 0.1 кг |
| Масса охладителя |
0.98 ± 0.1 кг |
| Огнетушащая способность аэрозоля при тушении пожаров А2 и В |
0.054 кг/м³ |
| Огнетушащая интенсивность подачи аэрозоля |
0.00054 кг/(м³*с) |
| Инерционность |
3 ± 0.5 с |
| Время подачи огнетушащего аэрозоля |
47 ± 7 с |
| Выделяемое тепло |
4150 кДж |
| Размеры температурных зон 75 / 200 400 °С |
1.25 / 0.3 / 0.15 м |
| Размеры пожароопасных зон генератора (зажигающая способность) для горючей жидкости: |
|
| - корпус генератора |
0.1 м |
| - огнетушащий аэрозоль |
0.85 м |
| Размеры пожароопасных зон генератора (зажигающая способность) для твердых горючих веществ: |
|
| - корпус генератора |
0.1 м |
| - огнетушащий аэрозоль |
0.65 м |
| Размеры пожароопасных зон генератора (зажигающая способность) для горючих газовоздушных смесей: |
|
| - корпус генератора |
0.1 м |
| - огнетушащий аэрозоль |
0.7 м |
| Параметры запуска: |
|
| - пусковой ток |
не менее 1.1 А |
| - напряжение запуска |
12-24 В |
| - длительность импульса |
более 2 с |
| - сопротивление узла запуска |
5-5.5 Ом |
| Максимальные значения тока контроля состояния цепи запуска |
|
| - при постоянном контроле |
0.01 А |
| - при периодическом контроле в течение не более 2 минут, с интервалами между включениями не менее 10 минут |
0.1 А |
| Габариты |
Ø220х75 мм |
| Масса снаряженного генератора (без установочных и крепежных изделий) |
4.15 ± 0.4 кг |
| Температурный диапазон эксплуатации |
-50...+50 °С |
| Относительная влажность |
до 98% при температуре +25 °С |
| Вероятность безотказного пуска |
0.98 |
| Группа механического исполнения |
группа М25 ГОСТ 17516.1-90 |
| Срок службы |
7 лет |
| Гарантийный срок |
2 года с даты ввода в эксплуатацию |
| Срок складского хранения |
не более 3 лет с даты изготовления |
| Генератор |
1 шт. |
| Специальные установочные изделия (по условиям поставки) |
1 комплект |
| Паспорт |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
