БОС МС (вз) Этернис Взрывозащищенный блок обработки сигналов

Взрывозащищенный блок обработки сигналов
Производитель: Этернис

Купить БОС МС (вз) Этернис по выгодным ценам в магазине СЕКТОР СБ:

Розница:15 898 руб.
Опт:15 898 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание БОС МС (вз) Этернис:

Этернис БОС МС (вз) – взрывозащищенный блок обработки сигналов радиоканальной системы пожаротушения малых объектов (до 600 м²) Гарант-Р МС, предназначенный для обнаружения очага возгорания, формирования импульса на запуск модулей, обмена информационными и управляющими сигналами с БУР-КЦ МС (вз), контроля целостности пусковых цепей и линий сигнализации на обрыв и КЗ, мониторинга состояния и уровня заряда источника питания. Выполнен в прочном корпусе IP51 и соответствует уровню взрывозащиты 0ExiаIICT5 X / PO ExiaI X, за счет чего может устанавливаться во взрывоопасных зонах класса 0 помещений с высокой вероятностью образования взрывоопасных паровых и газовых смесей категорий ΙΙА, ΙΙВ и ΙΙС с температурой самовоспламенения 100-135 °С.

Конструкция

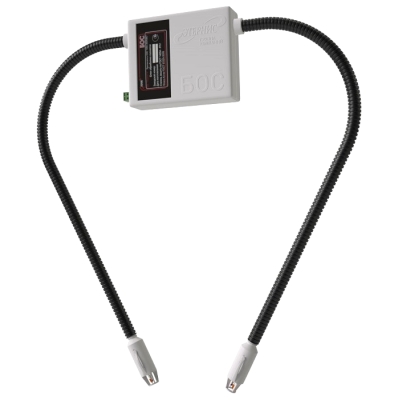

БОС МС (вз) состоит из корпуса и 2-х выносных элементов контроля и индикации. Внутри корпуса размещен радиомодуль, плата управления и звуковой сигнализатор, снаружи – отсек для основного и резервного элементов питания, разъемы для подключения электроактиватора МП и кнопка подачи питания. Выносные элементы по сути являются максимальными тепловыми извещателями с индикацией, которые соединены с платой управления отдельными шлейфами сигнализации в гофрорукаве.

Функции и особенности БОС МС (вз)

  • Взрывозащита 0ExiаIICT5 X / PO ExiaI X.
  • Работа в составе радиоканальной системы пожаротушения малых объектов (до 600 м²) Гарант-Р МС.
  • Обмен данными по радиоканалу на частоте 2.4 ГГц.
  • Дальность действия радиоканала зависит от наличия преград и составляет не менее 30 м.
  • Обнаружение очага возгорания куммулятивным способом при помощи 2-х выносных максимальных тепловых извещателей класса А3.
  • Возможность установки на высоте более 9 м.
  • Передача информационных/управляющих сигналов на БУР-КЦ МС и другие БОС МС, размещенные в одном помещении.
  • Прием информационных/управляющих сигналов от БУР-КЦ МС и других БОС МС защищаемого помещения.
  • Прием управляющих сигналов тест/сброс от диагностического брелока БД МС (вз).
  • Формирование и передача на электровоспламенитель импульса на запуск МП.
  • Задержка пуска по умолчанию составляет 30 секунд и может корректироваться в процессе программирования.
  • Запуск модулей с учетом проектных решений:

      - локальное тушение – активация модулей, БОС которых находятся в состоянии «Пожар» и «Внимание»;
      - тушение по площади – одновременный запуск всех модулей в помещении.

  • Автономный запуск без учета состояния автоматики и блокировки пуска при температуре в 130 °С.
  • БОС выполняет контроль:

      - целостности пусковых цепей МП;
      - шлейфов сигнализации на обрыв и КЗ.

  • Встроенная световая и звуковая индикация.
  • 2 независимых элемента питания – основной и резервный.
  • Мониторинг состояния и уровня заряда элементов питания.
  • Переход в энергосберегающий режим при отсутствии сигналов от других модулей системы.
  • Прочный корпус с защитой IP51.
  • Взрывозащита по типу ia (искробезопасная электрическая цепь).

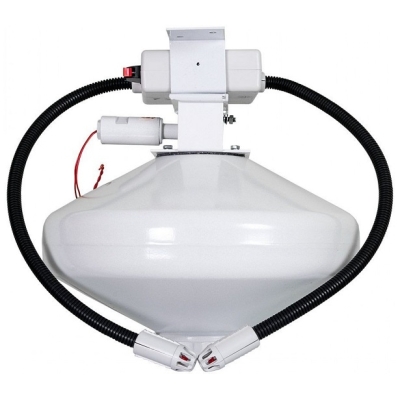

  • Установка на модули пожаротушения с помощью монтажных комплектов Г-5/7 к БОС или Г-12 к БОС.
  • По заказу возможно выполнение функций ИПТТ классов А2, А2R или А3R.

Подробное описание

Структурная схема АУПТ Гарант-Р МС

Структурная схема АУПТ Гарант-Р МС

<< свернуть

Характеристики

Блок обработки сигналов БОС МС (вз) Этернис
Уровень и вид взрывозащиты 0ExiаIICT5 X / PO ExiaI X
Температурные условия в зоне БОС, необходимые для формирования импульса на запуск МПП:
- в исполнении класса А2, А2R автономно / по команде 70 °С (-3 °С) / 54 °С (+3 °С)
- в исполнении класса А3, А3R автономно / по команде 76 °С (-3 °С) / 64 °С (+3 °С)
Функции теплового пожарного извещателя по классу А3 (А2, А2R или А3R по заказу)
Параметры пускового импульса:
- сила тока ≥ 0.8 А
- длительность импульса ≥ 0.1 с
Время задержки пуска модулей 30 с (другое по заказу)
Рабочий диапазон частот трансивера 2.4 ГГц
Радиус действия радиоканала в условиях прямой видимости ≥ 30 м
Питание 2 батареи типа АА (ЕR14505АХ 3.6В, CR14505АХ 3,0В или аналогичные)
Устойчивость к электромагнитным воздействиям по ГОСТР 51317.4.2-2010 2
Степень защиты оболочки IP51
Температурный диапазон эксплуатации -25...+50 °С
Относительная влажность до 93 % при +25 °С
Габаритные размеры (без учѐта выносных элементов) 110х90х36.5 мм
Вес 0.2 кг
Высота установки до 9 м
Срок службы 10 лет
Комплектация БОС МС (вз) Этернис
Блок БОС (вз) 1 шт.
Элемент питания 1 шт.
Паспорт 1 шт.
