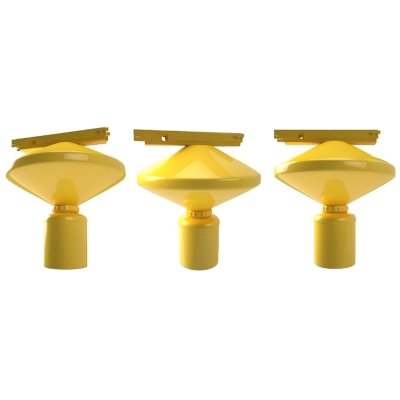

Гарант-D (вз) Этернис Модуль порошкового пожаротушения взрывозащищенный
Розничная цена:26 658 ₽/шт.
Оптовая цена:26 658 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Этернис Гарант-D (вз) – взрывозащищенный модуль порошкового пожаротушения с объемом ОТВ 17.6 кг, предназначенный для оперативного тушения воспламененных металлов и металлосодержащих соединений (D), электроустановок (Е), твердых (А), жидких (В) и газообразных (С) горючих веществ. Эффективно работает в автоматических установках пожаротушения предприятий авиационной, машиностроительной, металлургической, химической, нефте- и газоперерабатывающей промышленности, складских и бытовых помещений, электрощитовых и других объектов с малым количеством находящихся в них людей (не более 50). При этом уровень взрывозащиты 1Exds[ia]IIBT4 / PBExds[ia]I позволяет использовать модуль в местах опасных по рудничному газу (шахты, рудники и др.), горючей пыли или волокнам, а также в зонах 1 и 2 помещений и наружных установок с высокой вероятностью образования взрывоопасных паровых и газовых смесей категорий ΙΙА (пропан) и ΙΙВ (этилен) с температурой самовоспламенения до 200 °С.
Конструкция
Модуль представляет собой металлический корпус IP54 с огнетушащим порошком ПХК, оборудованный газогенератором с электроактиватором, выпускным отверстием с разрывной мембраной и насадком-успокоителем прямого или бокового распыла. Дополнительно предусмотрен узел заземления и кабельный вывод для подключения модуля к пусковым цепям. Монтаж выполняется на несущие конструкции потолка (перекрытие) с помощью специального крепежного узла, размещенного в верхней части корпуса, и комплектной установочной площадки.
Способ запуска
Пуск модуля происходит в течение до 10 секунд с момента подачи на контакты электроактиватора токового импульса 120 мА, источниками которого могут быть:
- автоматические устройства (приемно-контрольные приборы, сигнально-пусковые устройства и др.);
- устройства ручного пуска (кнопки).
Принцип работы
Поступающий на контакты электроактиватора токовый импульс запускает газогенератор, который интенсивно нагнетает давления в корпусе. Это способствует аэрации порошка и приводит к разрушению мембраны с последующим выбросом ОТВ в защищаемое пространство через насадок-успокоитель. Порошок быстро наполняет очаг возгорания негорючей средой и преграждает доступ кислорода, способствуя оперативной локализации и затуханию пожара.
Особенности Этернис Гарант-D (вз)
- Взрывозащита 1Exds[ia]IIBT4 / PBExds[ia]I.
- Заряд порошка ПХК массой 17.6 кг.
- Тушение пожаров класса D:
- D1 – легкие металлы (магний, алюминий и сплавы);
- D2 – щелочные металлы (калий, литий, натрий);
- D3 – металлосодержащие соединения.
- Возможно использование для тушения возгораний классов А, В, С, Е.
- Максимальная площадь зоны тушения – до 1.5 м².
- Эффективная работа в негерметичных помещениях и на открытых площадках (при скорости ветра до 5 м/с).
- Возможность активации в ручном (кнопка) или автоматическом (ПКП, УСП ) режимах.
- Пуск в течении не более 10 секунд после подачи на контакты электроактиватора токового импульса силой 120 мА и более в течении 0.11 с.
- Проверка целостности пусковых цепей током до 20 мА.
- Кабели подключения к пусковой цепи выведены через специальную муфту.
- Быстрый выброс ОТВ (10 с) в защищаемое пространство.
- На выходном отверстии установлен насадок-успокоитель прямого или бокового действия.
- Мощный огнетушащий эффект за счет быстрого заполнения очага пожара негорючей средой и блокирования доступа кислорода.
- Применяемый порошок имеет низкую коррозийную активность и не содержит опасных токсичных веществ.
- Прочный металлический корпус IP54.
- Взрывозащита видов:
- ia – искробезопасная эл. цепь;
- d – взрывонепроницаемая оболочка;
- s – специальный вид взрывозащиты.
- Крепление к перекрытию с помощью комплектной монтажной площадки и узла на корпусе модуля.
- Специальный узел для заземления МПП.
- Возможность перезарядки корпуса после сработки.
- Стабильная работа в температурном диапазоне -50...+50 °С.
- Длительный срок службы – 10 лет.
Подробное описание
Диаграмма распыла ОТВ модулем порошкового пожаротушения Гарант-D (вз)

| Маркировка взрывозащиты |
1Exds[ia]IIBT4 / PBExds[ia]I |
| Марка огнетушащего порошка |
ПХК (порошок хлорид калия) |
| Масса заряда огнетушащего порошка |
17.6 кг ± 2.2 кг |
| Быстродействие |
до 10 с |
| Время действия |
до 10 с |
| Защищаемая площадь |
до 1.5 м² |
| Высота размещения |
до 12 м |
| Характеристики цепи электровоспламенителя: |
|
| - пусковой ток |
120 мА (более 0.11 с) |
| - безопасный ток проверки цепи |
20 мА |
| - напряжение источника питания |
2 В и более |
| Габариты |
Ø400х485 мм |
| Масса модуля с крепежной площадкой и зарядом огнетушащего порошка |
28.5 ± 0.6 кг |
| Цвет |
желтый |
| Степень защиты |
IP54 |
| Температурный диапазон эксплуатации |
-50...+50 °С |
| Монтаж |
потолочный |
| Вероятность безотказной работы |
0.95 |
| Срок службы |
10 лет |
| Модуль с узлом крепления |
1 шт. |
| Крепежная площадка |
1 шт. |
| Паспорт техническое описание и руководство по эксплуатации |
1 шт. |
| Насадок-успокоитель |
1 шт. (установлен на модуле) |
