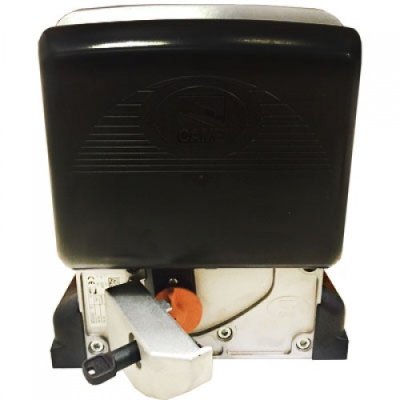

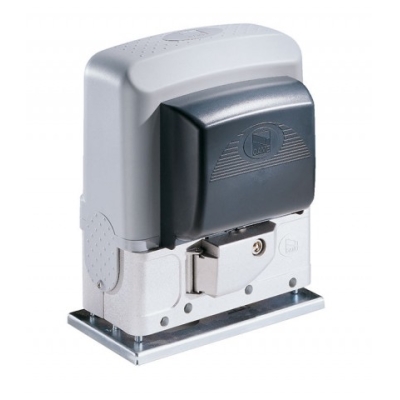

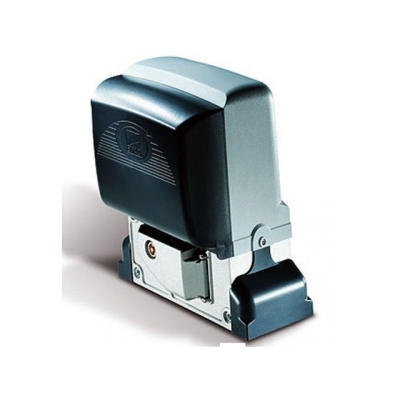

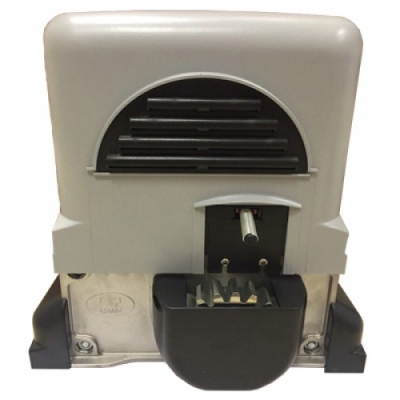

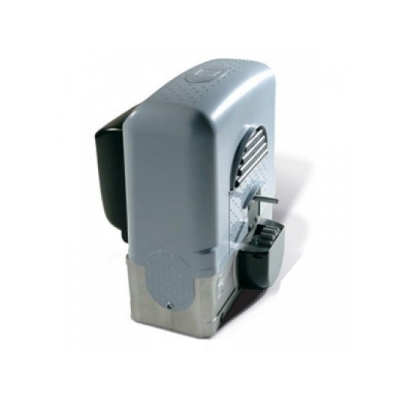

BX-74 DIR10 COMBO CAME Привод для откатных ворот

Привод для откатных ворот
Производитель: CAME

Купить BX-74 DIR10 COMBO CAME по выгодным ценам в магазине СЕКТОР СБ:

Розница:По запросу
Опт:Звоните!
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание BX-74 DIR10 COMBO CAME:

Комплектация BX-74 DIR10 COMBO:

  • привод BX-74 со встроенным БУ ZBX74 (1 шт.);
  • радиоприемник AF43RU (1 шт.);
  • радио брелок TWIN2 (2 шт.);
  • антенна TOP-A433N (1 шт.);
  • комплект фотоэлементов DIR10 (1 шт.);
  • комплект крепежей (1 шт.).

BX-74 – это компактный автоматический редукторный привод, который предназначен для автоматизации процесса открытия/закрытия откатных ворот. Он оснащен многофункциональным блоком управления (БУ), благодаря которому привод может работать в нескольких режимах (ручной или автоматический) и имеет множество полезных функций, среди которых: обнаружение препятствий на пути движения ворот, автоматический реверс, присутствие оператора, частичная остановка, полный стоп и многое другое. Расширение функционала возможно путем подключения дополнительной периферии: фотоэлементы, радиомодуль, кнопки дистанционного управления, сигнальные лампы и т.п. BX-74 рассчитан на низкоинтенсивную работу и может устанавливаться для управления откатными воротами длина которых не более чем 14 м, а вес в пределах 400 кг. Корпус привода защищен и может подвергаться воздействию внешних климатических условий.

Основные особенности:

  • редукторный привод с механизмом самоблокировки;
  • полностью бесшумная работа;
  • экстренная разблокировка при помощи ручного ключа;
  • встроенный многофункциональный БУ (10 режимов работы) с питанием от сети 220 VAC;
  • питание электромотора от сети 220 VAC;
  • слаботочный выходы 24 VDC для подключения периферии;
  • возможность подключить радиомодуль, фотоэлементы, кнопки управления, считыватели и т.п.;
  • возможность регулировки времени открытия и тягового усилия;
  • функция реверса в случае препятствия на пути движения ворот;
  • наличие упоров безопасности и концевых выключателей;
  • функция замедления движения в конечной точке;
  • защита корпуса по стандарту IP54 (влага/пыль);
  • установка на бетонное монтажное основание 400х240х300 мм;
  • диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
  • возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

Подробное описание

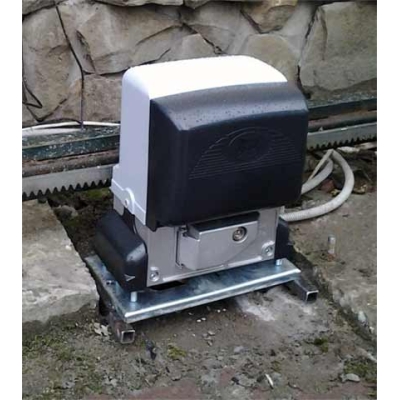

Вариант типовой установки BX-74 DIR10 COMBO

Вариант типовой установки BX-74

<< свернуть

Характеристики

Технические характеристики CAME BX-74 DIR10 COMBO:
Тип: редукторный привод для откатных ворот
Блокировка привода в конечном положении: есть
Характеристики ворот (max): до 14 м - длина створки; до 400 кг- вес створки
Электропитание блока управления: 220 VAC
Электропитание двигателя: 220 VAC
Резервное питание: -
Потребляемая мощность в режиме ожидания: -
Максимальный потребляемый ток: 2.6 A
Мощность: 200 Вт
Максимальный крутящий момент: 24 Нм
Передаточное число редуктора: 1/33
Толкающее усилие: 300 Н
Максимальная скорость: 10 м/мин
Интенсивность использования: 30%
Максимальная температура двигателя: 150°С
Класс изоляции: I
Конденсатор: 20 мкФ
Диапазон рабочих температур: от -20°С до +55°С
Класс защиты: IP54
Габаритные размеры (ДхШхВ): 300х240х310 мм
Вес: 15 кг
Комплектация:
Самоблокирующийся привод 220 В (BX-74): 1 шт
Встроенный блок управления (ZBX74): 1 шт
Радиоприемник (AF43RU): 1 шт
Радио брелок (TWIN2): 2 шт
Антенна (TOP-A433N): 1 шт
Комплект фотоэлементов (DIR10) (приемник и передатчик): 1 шт
Крепежный комплект: 1 шт
