SDN6 (001SDN6) CAME Привод для откатных ворот

Привод для откатных ворот
Производитель: CAME

Купить SDN6 (001SDN6) CAME по выгодным ценам в магазине СЕКТОР СБ:

Розница:По запросу
Опт:Звоните!
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание SDN6 (001SDN6) CAME:

CAME SDN6 – компактный привод с платой управления ZN7 (дисплей + энкодер + кнопки управления), предназначенный для автоматизации работы откатных ворот с длиной створки ≤ 18 м и массой ≤ 600 кг. Блок обладает широкими функциональными возможностями и предполагает возможность подключения множества внешних устройств (сигнальных, управления, безопасности и др.) для создания эффективной системы управления доступом объектов различного назначения.

Основные функции и особенности:

  • надежный привод в малогабаритном погодоустойчивом корпусе;
  • встроенная плата управления с дисплеем и кнопками управления;
  • плавное и равномерное открывание/закрывание створки с минимальным уровнем шума;
  • эффективный контроль движения и повышенный уровень безопасности за счет встроенного энкодера;
  • совместимость со всеми брелками компании CAME;
  • возможность дополнения магнитными концевыми выключателями;
  • до 250 пользовательских идентификаторов (карты, коды и др.) с индивидуальной записью/удалением;
  • возможность быстрого восстановления настроек благодаря встроенной карте памяти;
  • разъем для платы RSE позволяет реализовать синхронизацию работы 2-х приводов, отслеживать состояние и управлять воротами удаленно через облачный сервис CAME Connect;
  • разъемы для плат R700/R800  обеспечивают возможность наращивания количества проводных устройств управления;
  • функции автоопределения крайних точек, автозакрывания с регулируемым временем, частичного открывания (калитка) с автозакрыванием, регулирования скорости движения, замедления и задержки закрывания створки, режим замедления открывания/закрывания створок перед остановкой в конечных точках, самодиагностики приборов безопасности и др.
  • совместимость с беспроводной системой безопасности RIO 2.0.

Обратите внимание! Привод выпускается в двух цветовых решениях и отличаются маркировкой:

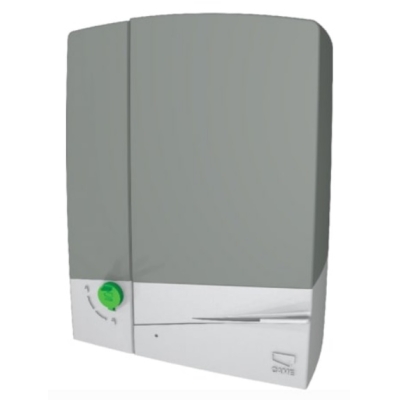

  • SDN6  серый цвет корпуса;

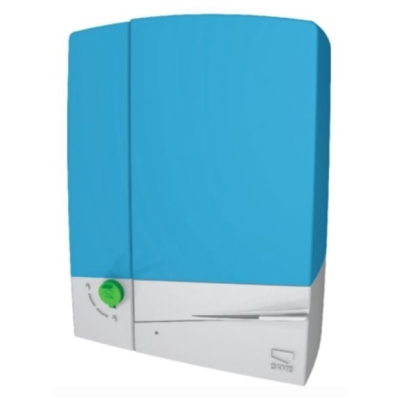

  • SDN6B  голубой цвет корпуса.

Подробное описание

Конструкция

CAME SDN6 / SDN6B_Конструкция

Габариты

CAME SDN6 / SDN6B_Габариты

Монтаж (установка)

CAME SDN6 / SDN6B_Установка

Схема подключения электропитания

CAME SDN6 / SDN6B_Схема подключения электропитания

Схема заводских подключений

CAME SDN6 / SDN6B_Схема заводских подключений

Схема подключения сигнальных устройств

CAME SDN6 / SDN6B_Схема подключения сигнальных устройств

Схема подключения устройств управления

CAME SDN6 / SDN6B_Схема подключения устройств управления

Схема подключения фотоэлементов

CAME SDN6 / SDN6B_Схема подключения фотоэлементов

Схема подключения чувствительный профилей

CAME SDN6 / SDN6B_Схема подключения чувствительный профилей

<< свернуть

Характеристики

Технические характеристики CAME SDN6
Тип привод для откатных ворот
Характеристики ворот:
- макс. масса створки 600 кг
- макс. длина створки 18 м
- модуль шестерни 4
Напряжение электропитания AC 110/230 В, 50 Гц
Электропитание двигателя DC 24 В
Потребление в режиме ожидания 5.5 Вт
Потребление в режиме ожидания с модулем RGP1 0.5 Вт
Максимальная мощность 270 Вт
Интенсивность использования высокая
Толкающее усилие 600 Н
Скорость движения 12 м/мин
Класс защиты IP44
Диапазон рабочих температур -20 °С ... +55 °С
Габаритные размеры 290х363х300 мм
Вес 10.5 кг
