FROG CAME Комплект автоматики для распашных ворот

FROG Комплект автоматики для распашных ворот

Комплект автоматики для распашных ворот FROG

Артикул: sb20619

Производитель: CAME

Розничная цена:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)

Задайте вопросы менеджеру:

Москва: +7 (495) 134-29-44

СПб: +7 (812) 213-07-12

Комплектация привода:

комплект приводов 001FROG-A с питанием 220 VAC (2 шт);
корпуса для приводов 001FROG-CF (2 шт);
комплект разблокировочных ключей 001A4364 (2 шт);
блок управления 002ZA3N (1 шт);
комплект крепежей (2 шт).

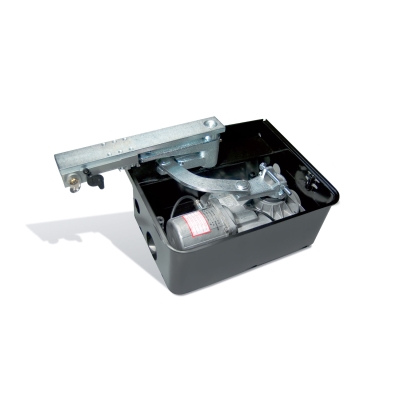

Комплект приводов для подземной установки с шарнирным рычагом, которые предназначены для автоматизации процесса открытия/закрытия створок распашных ворот. Комплектные привода оснащены датчиками обнаружения препятствий, имеют функцию автоматического реверса движения на случай преграды на пути движения створок. Они комплектуются специальными защитными корпусами, которые обеспечивают защиту по стандарту IP67. Благодаря этому их установка производится в землю, возле основания опорных столбов, что не будет портить эстетический вид. Правильно установленные привода рассчитаны на работу средней интенсивности и предназначены для управления створками ворот распашного типа, длина которых не более чем 3.5 м, а вес в пределах 400-800 кг.

Основные особенности:

привод рычажного типа для подземной установки с механизмом самоблокировки;
рекомендуется использовать электрозамок при длине створок более 2.5 м;
полностью бесшумная работа;
экстренная разблокировка при помощи ручного ключа;
питание БУ и электромоторов от сети ~220 В;
самодиагностирующийся блок управления с возможностью подключения радиомодуля;
возможность регулировки времени открытия;
функция реверса в случае препятствия на пути движения створок ворот;
наличие упоров безопасности и концевых выключателей;
функция замедления движения в конечной точке;
рычажный механизм позволяет управлять открытием створок ворот в диапазоне от 0 до 110°;
возможность открытия створок на 360° (опция);
защита корпуса по стандарту IP67 (влага/пыль);

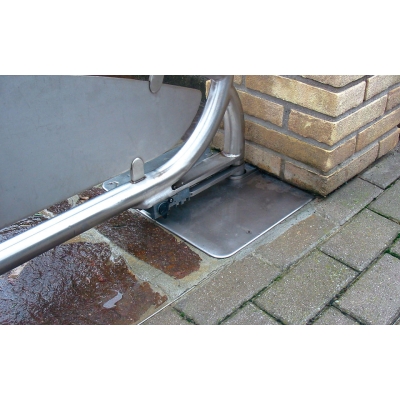

установка в землю возле основания опорных столбов;
диапазон температур стандартной эксплуатации, без использования дополнительного обогревателя, составляет -20 °С…+55 °С;
возможность опциональной установки оригинальных дополнительных аксессуаров для повышения функционала.

Подробное описание

Схема подключения FROG

свернуть

Технические характеристики FROG:

Тип:	рычажно-шарнирный привод для распашных ворот (подземная установка)
Блокировка привода в конечном положении:	есть
Характеристики ворот (max):	2-3.5 м - длина створки; 400-800 кг- вес створки
Электропитание двигателя:	~230 В (50/60 Гц)
Электропитание блока управления:	~230 В (50/60 Гц)
Резервное питание:	-
Потребляемая мощность в режиме ожидания:	-
Максимальный потребляемый ток:	1.9 A
Мощность:	200 Вт
Передаточное число редуктора:	1/1152
Крутящий момент:	320 Нм
Интенсивность использования:	30%
Время открывания (до 90°):	18 с
Максимальный угол открывания:	110°
Максимальная температура двигателя:	150°С
Класс изоляции:	I
Конденсатор:	16 мкФ
Диапазон рабочих температур:	от -20°С до +55°С
Класс защиты:	IP67

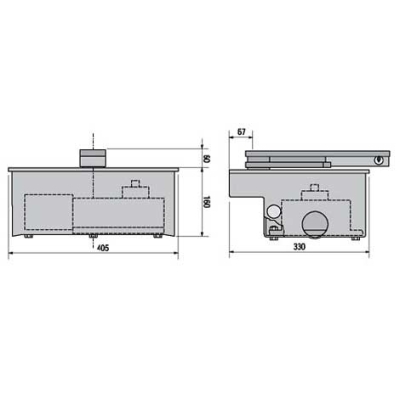

Габаритные размеры (ДхШхВ):	405х330х220 мм
Вес:	11 кг

Комплектация:

Комплект рычажных приводов для подземной установки 001FROG-A:	2 шт.
Корпус привода 001FROG-CF:	2 шт.
Блок управления ZA3P:	1 шт.
Разблокировка 001A4364:	2 шт.
Специальный стальной крепеж:	2 шт.
