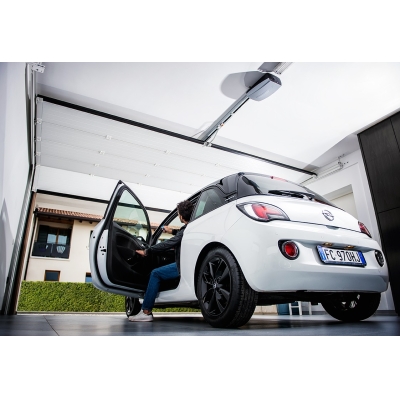

VER13DMS CAME Потолочный привод для секционных и подъемно-поворотных ворот
Розничная цена:34 020 ₽/шт.
Оптовая цена:34 020 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

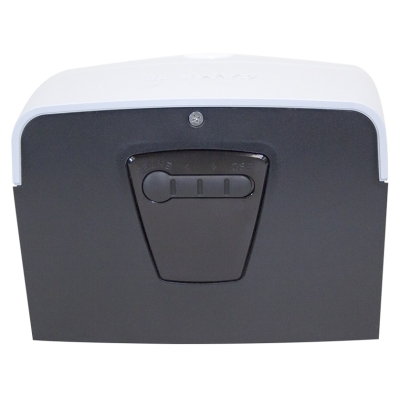

VER13DMS – компактный потолочный электропривод с платой управления, дисплеем и энкодером, предназначенный для автоматизации работы подъемно-поворотных и секционных ворот с общей площадью полотна до 21 м². Как и его предшественник VER 12, VER13DMS снабжен электромотором (DC 24 В) с тяговым усилием 1300 Н, обладает широким функционалом и удобным управлением (ручное/автоматическое). Однако в обновленной модели появился ряд значительных преимуществ, а именно:
- обновленный дизайн со светодиодным дисплеем и кнопками программирования;
- упрощенная настройка и пуско-наладка;
- значительно упрощен процесс калибровки крайних положений створки;
- отдельный клеммник для подвода электропитания для повышения электробезопасности;
- отдельные контакты для подключения фотоэлементов в тестовом режиме;
- гибкое регулирование скорости открывания/закрывания створки, плавности замедления/ускорения движения;
- возможность установки начальных точек замедления движения створки;
- программируемые входы (2 шт.) для подключения внешних устройств безопасности;
- функция распознавания препятствий по сигналу то фотоэлементов;
- до 250 пользовательских идентификаторов (карты, коды и др.) с индивидуальной записью/удалением;
- расширены возможности радиоуправления – работа TOP/TAM/ATOMO/Twin c AF43S в защищенном режиме;
- разъемы для плат R700/R800 обеспечивают возможность наращивания количества проводных приборов управления;
- разъем для платы RSE позволяет реализовать синхронизацию работы 2-х приводов, отслеживать состояние и управлять воротами удаленно через облачный сервис CAME Connect;
- система резервного (аварийного) электропитания от АКБ.
- возможность подключения беспроводных приборов системы RIO 2.0.
Обратите внимание! Новые модели приводов полностью совместимы с направляющими рейками от устаревших моделей приводов серии VER (10/12/600/700/700E/900E), за счет чего их замена максимально проста и не требует никаких дополнительных монтажных работ.
Подробное описание
Конструкция

Габариты

Типовая схема монтажа (установки)

Установка привода на секционные ворота

Установка привода на подъемно-поворотные ворота

Схема платы управления

Схема подключения сигнальных устройств

Схема подключения устройств управления

Схемы подключения фотоэлементов

Схема подключения электропитания

Функция энкодера

| Тип |
потолочный привод |
| Характеристики ворот: |
|
| - макс. площадь полотна ворот |
21 м² |
| - макс. высота подъемно-поворотных ворот с противовесами |
2.4 м |
| - макс. высота подъемно-поворотных ворот с пружинами |
3.25 м |
| - макс. высота секционных ворот |
3.2 м |
| Класс защиты |
IP40 |
| Электропитание блока управления |
AC 230 В, 50/60 Гц |
| Электропитание двигателя |
DC 24 В |
| Резервное питание |
от встроенных АКБ (непродолжительно) или внешнего модуля аварийного электропитания 801XC-0010 (опционально) |
| Потребляемая мощность в режиме ожидания |
7 Вт |
| Потребляемая мощность в режиме ожидания c RGP1 |
0.5 Вт |
| Максимальная выходная мощность для подключения аксессуаров |
40 Вт |
| Максимальная мощность |
280 Вт |
| Скорость движения |
7 м/мин. |
| Тяговое усилие |
1300 Н |
| Звуковое давление LpA |
≤70 дБА |
| Интенсивность использования |
30 циклов в час |
| Диапазон рабочих температур: |
-20 °С ... +55 °С |
| Класс изоляции |
I |
| Габаритные размеры |
420х210х140 мм |
| Вес |
5.8 кг |
| Блокировка привода в конечном положении: |
есть |
Дополнительно

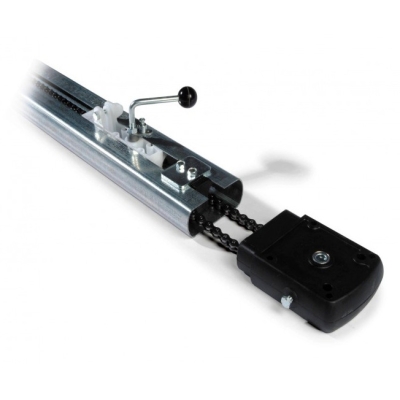

Направляющий профиль с цепной передачей для подъемно-поворотных или секционных ворот, L=3.02 м, высота ворот: 2.4 м - для подъемно-поворотных с противовесом; 2.25 м - для подъемно-поворотных с пружинами; 2.2 м - для секционных, площадь до 21 м2.
Направляющий профиль с цепной передачей для подъемно-поворотных или секционных ворот, L=3.52 м, высота ворот: 2.75 м - для подъемно-поворотных с пружинами; 2.7 м - для секционных, площадь до 21 м2.
Направляющий профиль с ременной передачей для подъемно-поворотных или секционных ворот, L=3.52 м, высота ворот: 2.75 м - для подъемно-поворотных с пружинами; 2.7 м - для секционных, площадь до 21 м2.
Направляющий профиль с цепной передачей для подъемно-поворотных или секционных ворот, L=4.02 м, высота ворот: 3.25 м - для подъемно-поворотных с пружинами; 3.2 м - для секционных, площадь до 21 м2.
Рычаг передачи для секционных ворот с притолокой от 30 до 60 см.
Потолочный привод для для секционных и подъемно-поворотных ворот с платой управления с дисплеем и энкодером; макс. площадь полотна ворот - 18 м²; макс. высота подъемно-поворотных ворот с противовесами / с пружинами - 2.4 м / 3.25 м; макс. высота секционных ворот - 3.2 м; тяговое усилие - 1000 Н; скорость открытия - 7 м/мин; интенсивность использования - до 30 циклов в час; электропитание: блока управления - 230 В / 50 Гц, двигателя - DC 24 В; макс. мощность - 180 Вт; макс. выходная мощность - 40 Вт; IP44; -20 °С ... +55 °С; 420х210х140 мм; 5.7 кг.
Рычаг-адаптер для подъемно-поворотных ворот.
Макс. высота / площадь полотна ворот - 2.25 м / 18 м²; тяговое усилие - 1000 Н; скорость открытия - 7 м/мин; электропитание: блока управления - AC 230 В, 50/60 Гц, двигателя - DC 24 В; макс. мощность / потребляемый ток - 180 Вт / 10 А; IP40; -20 °С ... +55 °С. В комплекте: привод VER10DMS, направляющий профиль V0679, встраиваемый радиоприемник AF43S, брелок-передатчик TOP42FGN.
