PTM-4150 CVGaudio Матричный микшер-усилитель
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
PTM-4150 – матричный микшер-усилитель профессионального класса, предназначенный для построения многозонных систем музыкальной трансляции и речевого оповещения объектов различной площади и назначения. В их числе могут быть магазины, супермаркеты, салоны красоты и фитнес клубы, отели и гостиницы, офисы и учебные заведения, а также любые другие здания где необходимо создать полноценную многофункциональную систему при минимальных затратах на оборудование. Особенностью модели является возможность произвольной маршрутизации входящих сигналов с пяти входов устройства на 4 зоны трансляции. Проще говоря, вы сможете транслировать сигнал с любого подключенного источника в одну или несколько зон, комбинируя их на свое усмотрение. Это особенно актуально в зданиях с наличием помещений различного назначения. Ярким примером может стать типичный супермаркет, в зале которого должна транслироваться фоновая музыка и рекламные объявлений, тогда как в складских и подсобных помещениях необходима лишь передача служебных и тревожных сообщений. Или же фитнес клуб, где в каждом из залов необходимо воспроизводить различную музыку, но при этом тревожные сообщения должны быть слышны везде. Также среди достоинств стоит выделить возможность одновременного подключения к усилителю различных типов акустических систем. Так к примеру в зоне 1 могут быть установлены низкоомные акустические системы (4/8 Ом), в зонах 2, 3 и 4 – трансформаторные 25 В, 70 В, и 100 В громкоговорители соответственно. Варианты могут бать совершенно произвольными, однако стоит учесть, что в одной зоне трансляции должны быть исключительно системы одного типа. Такая особенность актуальна в зданиях с уже существующей системой или же в случаях корда требования к качеству звука в помещениях существенно рознятся. С PTM-4150 – все эти задачи легко реализуются.
Особенности PTM-4150:
- 4 канала усиления мощностью 150 Вт каждый.
- Возможность подключения низкоомных (4/8 Ом) или трансформаторных (25/70/100 В) акустических систем.

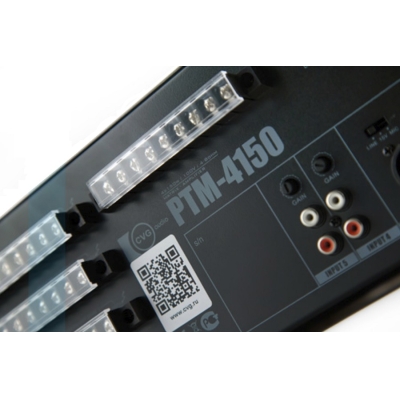

- 2 несимметричных линейных входа на разъемах 2RCA с отдельными регуляторами чувствительности.
- 3 универсальных симметричных входа на разъемах XLR/TRS Jack 6,3 мм с трехпозиционными переключателями выбора режима работы – линейный, микрофонный, микрофонный с подачей фантомного питания 15 В.
- Для каждого из входов предусмотрены независимые регуляторы чувствительности, двухполосный эквалайзер и кнопки MUTE со светодиодным индикатором.
- Отдельный селектор выбора зон 1-4 для каждого из линейных/универсальных входов для удобства маршрутизации сигналов.
- Первый универсальный вход является приоритетным – при появлении на нем сигнала, все остальные сигналы приглушаются.

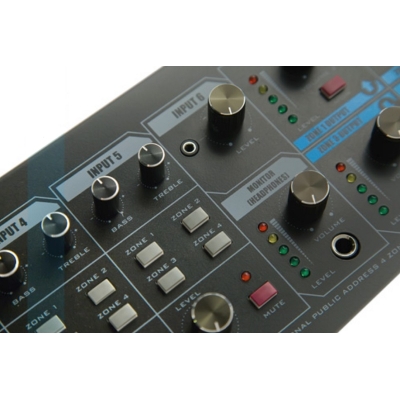

- Вход mini Jack 3,5 мм для оперативного подключения мобильных устройств – телефонов, планшетов и т.д. Расположен на лицевой панели устройства и оснащен регулятором громкости и индикатором.
- 4 независимых зоны трансляции с индивидуальными индикаторами уровня входного сигнала и регуляторами громкости.
- Выход TRS Jack 6,3 мм для подключения мониторного громкоговорителя или наушников.
- Возможность коммутации мониторного громкоговорителя с каждой из зон с помощью кнопок MON.

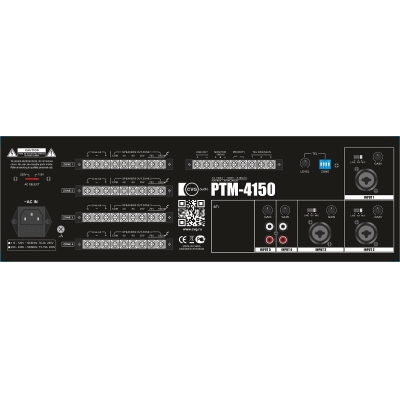

- 4 симметричных аудио выхода (отдельные для зон 1-4) для подключения дополнительных усилителей мощности.
- Не симметричный линейный выход для подключения устройств звукозаписи и другого активного звукового оборудования.
- Вход для подключения АТС с регулятором громкости и селектором зон. Его приоритет в системе – наивысший.
- Нормально разомкнутый «сухой контакт» для удаленного управления устройством. При замыкании контактов трансляция прекращается. Используется для интеграции в систему пожарного оповещения.
- Система постоянного активного охлаждения с низким уровнем шума.
- Действенные системы защиты от КЗ, перегрузок и перегрева, предохранитель по питанию.
- Возможна настольная установка или монтаж в стандартную стойку 19´, высота - 3U.
- Высокое качество материалов и сборки для стабильной работы на протяжении многих лет.
Подробное описание
Схема подключения матричного микшера-усилителя PTM-4150

Подключение громкоговорителей к PTM-4150

| Количество каналов |
1 |
| Мощность |
4х150 Вт |
| Выходное напряжение/сопротивление |
25/70/100 В, 4/8 Ом |
| Частотный диапазон |
80-18000 Гц (25/70/100 В), 20-20000 Гц (4-16 Ом) |
| Входы: |
|
| - INPUT 1/2/3 |
3 х line/mic XLR/TRS Jack 6.3 мм |
| - INPUT 4/5 |
2 х line 2RCA |
| - INPUT 6 |
1 х mini Jack 3,5 мм |
| - Tel Paging IN |
разъемы под винт |
| Выходы: |
|
| - Line Out для каждой зоны |
симметричный, разъемы под винт |
| - Line Out общий |
несимметричный, разъемы под винт |
| - выход для контрольного динамика |
1 х TRS Jack 6,3 мм |
| Искажения |
0,5% на 1 кГц |
| Соотношение сигнал-шум |
MIC - ≥ 65 дБ, AUX - ≥ 75 дБ, TEL - ≥ 80 дБ |
| Регулировка тембра |
BASS ±10 дБ/100 Гц, TREBLE ±10 дБ/10 кГц |
| Защита |
перегрузка, перегрев, короткое замыкание, предохранитель по питанию |
| Питание |
220 В АС, 50/60 Гц |
| Потребляемая мощность |
950 Вт |
| Габариты |
420х342х133 мм (3U) |
| Вес |
19.3 кг |
Дополнительно
Матричный микшер-усилитель, 4 канала по 60 Вт; 25/70/100 В, 4-16 Ом; частотный диапазон - 80-18000 Гц (25/70/100 В), 20-20000 Гц (4-16 Ом); регулировка тембра - BASS ±10 дБ/100 Гц, TREBLE ±10 дБ/10 кГц; входы: 3 х line/mic XLR/TRS Jack 6.3 мм, 2 х line 2RCA, 1 х mini Jack 3,5 мм, винтовые для АТС; выходы: линейный общий + отдельные для каждой зоны, 1 х TRS Jack 6,3 мм для мониторного громкоговорителя; активное охлаждение, защита от перегрузок, КЗ; питание 220 В АС, 50/60 Гц, предохранитель; потребляемая мощность - 360 Вт; габариты - 420х342х133 мм (3U); вес - 12.8 кг.
