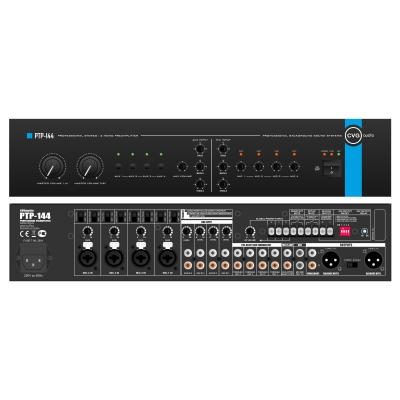

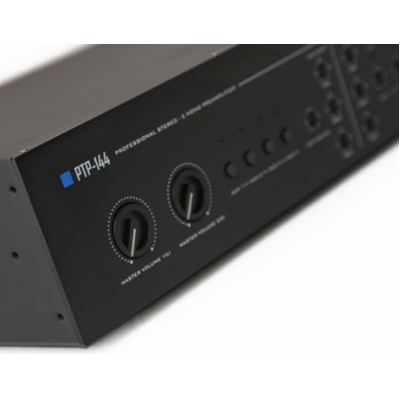

PTP-144 CVGaudio Предусилитель
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
PTP-144 - предусилитель профессионального класса, предназначенный для использования в составе систем фонового озвучивания и речевого оповещения торговых и выставочных комплексов, магазинов, супермаркетов, кафе и ресторанов, фитнес клубов, салонов красоты, гостиниц, вокзалов, АЗС и многих других объектов. При этом широкие функциональные и интеграционные возможности позволяют реализовать множество сложных задач на базе всего одного устройства, а высокое качество материалов и сборки обеспечат стабильную работу устройства на протяжении многих лет.
Особенности PTP-144:

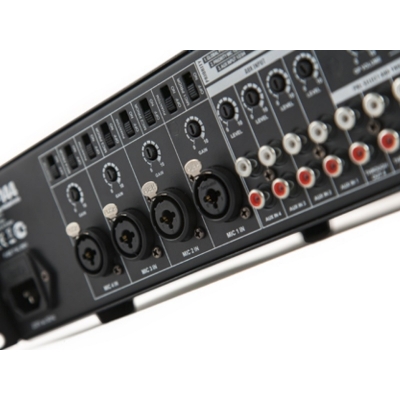

- 4 универсальных входа на разъемах XLR/TRS Jack 6.3 мм для подключения микрофонов. Возможность подачи фантомного питания конденсаторным микрофонам.
- Функция приоритета для микрофонных входов, после активации которой при поступлении сигнала на приоритетный вход происходит автоматическое мьютирование сигналов всех остальных источников.
- 4 линейных небалансных стерео входа на разъемах 2RCA для подключения внешних источников сигнала – плееров, тюнеров, ПК и т.д. Селектор выбора активного входа размещен на лицевой панели устройства.
- Независимые регуляторы чувствительности для всех линейных и микрофонных входов.

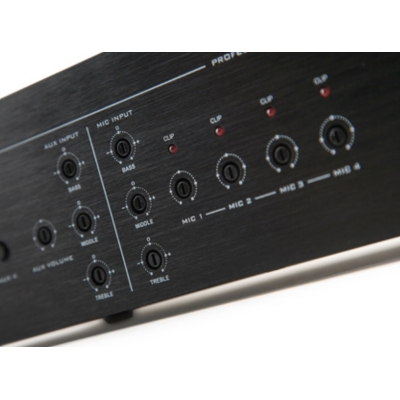

- Двухполосные эквалайзеры, отдельные для линейных и микрофонных входов.
- 4 сквозных выхода – по 1 для каждого из линейных входов. Применяются для ретрансляции сигнала на другие устройства.
- Общий небалансный линейный выход на 2RCA для подключения усилителя мощности.
- Дополнительный линейный выход после селектора выбора линейного входа. Выполнен на разъемах 2RCA.
- Отдельный выход 2RCA для микрофонных входов. Может использоваться для передачи сигналов в зоны, где фоновое озвучивание не требуется, но есть необходимость в трансляции речевых сообщений (технические и служебные помещения, офисы, склады и т.д.).
- 2 балансных линейных выхода XLR, которые могут использоваться в качестве двух моно- или одного стереоканала.

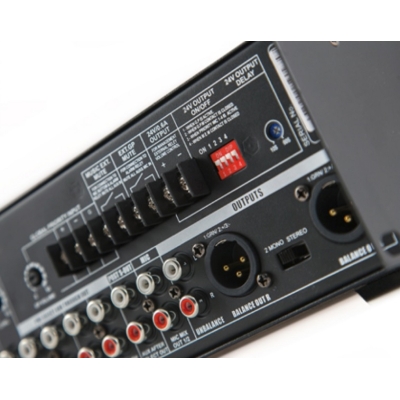

- Входы для сопряжения с противопожарными системами сигнализации и автоматизации:
- Global Priority для трансляции аварийного сигнала. Имеет наивысший приоритет, оснащен отдельным регулятором громкости.
- MUSIC EXT MUTE – нормально разомкнутые сухие контакты, при замыкании которых происходит автоматическое мьютирование всех линейных входов.
- EXT GP MUTE – нормально разомкнутые сухие контакты, при замыкании которых происходит автоматическое мьютирование абсолютно всех входов, включая микрофонные.
- 24V/0.6A – подача напряжения 24 В для управления внешними устройствами.
- Информативная панель индикации.
- Металлический корпус с алюминиевой лицевой панелью.
- Установка в стандартную стойку 19´, высота - 2U.
- Монтажные кронштейны в комплекте поставки.
- Высокое качество материалов и сборки для стабильной работы на протяжении многих лет.
Подробное описание
Схема подключения предусилителя PTP-144

| Входы: |
|
| - AUX IN |
4 х 2RCA, 250 мВ |
| - MIC IN |
4 х XLR/TRS Jack 6.3 мм с включаемым приоритетом и возможностью подачи фантомного питания 24 В |
| - GP IN (аварийный) |
трехконтактный вход под винт, 50 мВ, максимальный приоритет, индивидуальный регулятор громкости |
| - управляющие контакты |
EXT.MUTE, MUSIC EXT.MUTE и 24V/0.6A |
| Выходы: |
|
| - THROUGH OUT |
4 х 2RCA (с каждого AUX in) |
| - AUX (после селектора) |
1 х 2RCA, 250 мВ |
| - MIC MIX OUT |
1 х 2RCA, суммарный с микрофонных входов |
| - балансные |
2 х XLR (stereo / 2 mono), 775 мВ |
| - небалансные |
1 х 2RCA (stereo / 2 mono), 775 мВ |
| Частотный диапазон |
MIC: 80 Гц - 15 кГц, LINE: 20 Гц - 20 кГц |
| Регулировка тембра |
BASS ±10 дБ/100 Гц, TREBLE ±10 дБ/10 кГц |
| Искажения |
0.05% на 1 кГц |
| Соотношение сигнал-шум |
≥ 55 дБ |
| Питание |
220 В АС, 50/60 Гц |
| Габариты |
430х88х200 мм (2U) |
| Вес |
5.6 кг |
| Управляющие контакты |
|
